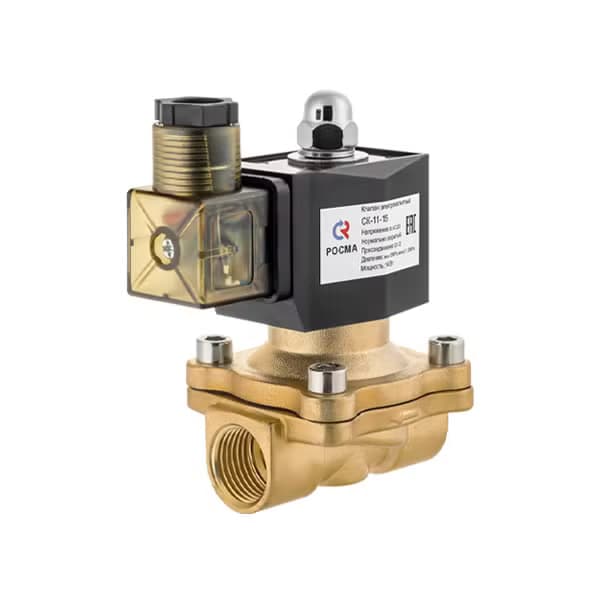

Клапаны электромагнитные (соленоидные) прямого действия
Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред. Клапаны с корпусом из нержавеющей стали применяются для работы с агрессивными к медным сплавам средами; с корпусом из медного сплава — для неагрессивных по отношению к медным сплавам и каучукам сред. Область применения трубопроводные системы водо- и теплоснабжения; любые аппараты и отрасли, где требуется управление потоками рабочей среды. --- Технические характеристики | Параметр | Значение | |---|---| | Принцип работы | Прямого действия | | Номинальный диаметр DN | 08 / 15 / 20 / 25 / 32 / 40 / 50 мм | | Исполнение | Нормально закрытый / нормально открытый | | Температура рабочей среды | −5…+90 °C (NBR) / −5…+120 °C (Витон) | | Температура окружающей среды | −10…+80 °C | | Резьба присоединения | G¼ / G½ / G¾ / G1 / G1¼ / G1½ / G2 | | Корпус | Медный сплав или нержавеющая сталь 08Х18Н10 | | Мембрана | Бутадиен-нитрильный каучук (NBR), опция — фторкаучук (Витон) | Рабочее давление, МПа | Среда | Давление | |---|---| | Воздух, газ | 0…1,0 | | Вода | 0…0,7 | | Масло | 0…0,9 | Пропускная способность | DN, мм | м³/час | |---|---| | 08 | 0,20 | | 15 | 4,11 | | 20 | 6,51 | | 25 | 10,28 | | 32 | 20,57 | | 40 | 24,85 | | 50 | 41,13 | --- Электрические характеристики | Параметр | Значение | |---|---| | Номинальное напряжение | ~220 В, −24 В, ~110 В, −12 В | | Катушка | IP65, DIN-разъём. Опция — энергосберегающий коннектор \ | \ — кроме катушек для СК-21 и СК-22 с DN 32, 40, 50 Потребляемая мощность, Вт | DN, мм | 220 В | 24 В | 110 В | 12 В | |---|---|---|---|---| | 08 (НЗ) | 7 | 11,3 | — | — | | 15, 20, 25 (НЗ, НО) | 14 | 18 | 14 | 18 | | 32, 40, 50 (НЗ) | 20 | 38 | 36 | 38 | | 32, 40, 50 (НО) | 36 | 38 | 36 | 38 | Время срабатывания клапана, мс | DN, мм | Открытие | Закрытие | |---|---|---| | 08 | 20–400 | 100–1500 | | 15, 20, 25, 32, 40, 50 | 20–30 | 30–50 | --- Надёжность 500 000 циклов. --- Климатическое исполнение Группа В3 по ГОСТ Р 52931 Климатическое исполнение УХЛ Категория 3.1 по ГОСТ 15150 --- Техническая документация ТУ 3712-001-4719015564-2015 --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация клапана доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.

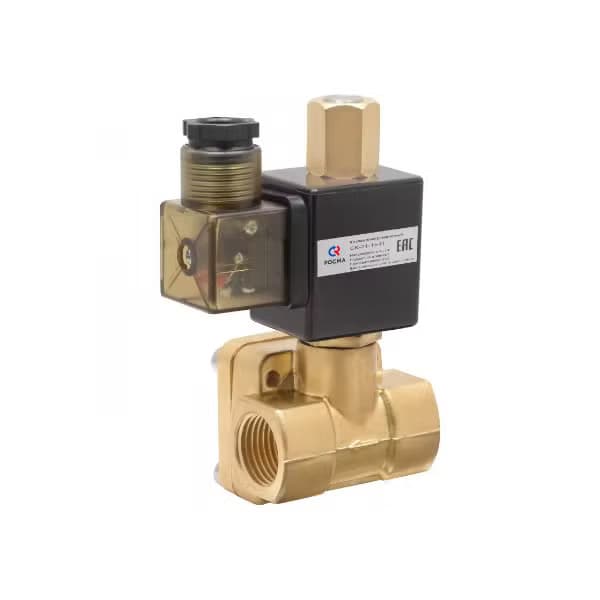

Клапаны электромагнитные (соленоидные) непрямого действия
Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред. Рабочая среда прибора — неагрессивная к медным сплавам и каучукам. Область применения трубопроводные системы и аппараты с автоматическим управлением; водо- и теплоснабжение; любые отрасли, где требуется управление потоками рабочей среды. Для корректной работы клапанов непрямого действия требуется обеспечить минимальный перепад давления (ΔP) на входе и на выходе клапана: для клапанов с DN 15, 20, 25 ΔР составляет 0,07 МПа; для клапанов с DN 32, 40, 50 ΔР составляет 0,1 МПа. --- Технические характеристики | Параметр | Значение | |---|---| | Принцип работы | Непрямого действия (пилотный клапан) | | Номинальный диаметр DN | 15 / 20 / 25 / 32 / 40 / 50 мм | | Исполнение | Нормально закрытый / нормально открытый | | Температура рабочей среды | −5…+90 °C (NBR) / −5…+120 °C (Витон) | | Температура окружающей среды | −10…+80 °C | | Резьба присоединения | G½ / G¾ / G1 / G1¼ / G1½ / G2 | | Корпус | Медный сплав | | Мембрана | Бутадиен-нитрильный каучук (NBR), опция — фторкаучук (Витон) | | Время срабатывания клапана | Открытие: 100–300 мс; закрытие: 100–300 мс | Рабочее давление, МПа | DN, мм | Давление | |---|---| | 15, 20, 25 | 0,07…1,6 | | 32, 40, 50 | 0,1…1,6 | Пропускная способность | DN, мм | м³/час | |---|---| | 15 | 4,11 | | 20 | 6,51 | | 25 | 10,28 | | 32 | 20,57 | | 40 | 24,85 | | 50 | 41,13 | --- Электрические характеристики | Параметр | Значение | |---|---| | Номинальное напряжение | ~220 В, −24 В, ~110 В, −12 В | | Катушка | IP65, DIN-разъём. Опция — энергосберегающий коннектор | Потребляемая мощность, Вт | DN, мм | 220 В | 24 В | 110 В | 12 В | |---|---|---|---|---| | 15, 20, 25, 32, 40, 50 | 15 | 12 | 9 | 12 | --- Надёжность 500 000 циклов. --- Климатическое исполнение Группа В3 по ГОСТ Р 52931 Климатическое исполнение УХЛ Категория 3.1 по ГОСТ 15150 --- Техническая документация ТУ 3712-001-4719015564-2015 --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация клапана доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.
Клапаны электромагнитные (соленоидные) непрямого действия с поршнем
Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, пара, газов и прочих агрессивных сред повышенной температуры. Область применения трубопроводные системы и аппараты с автоматическим управлением; водо- и теплоснабжение; любые области, где требуется управление потоками рабочей среды. Для корректной работы клапанов непрямого действия требуется обеспечить минимальный перепад давления (ΔР = 0,05 МПа) на входе и на выходе клапана. --- Технические характеристики | Параметр | Значение | |---|---| | Принцип работы | Непрямого действия | | Номинальный диаметр DN | 15 / 20 / 25 / 32 / 40 / 50 мм | | Исполнение | Нормально закрытый / нормально открытый | | Минимальное рабочее давление | 0,05 МПа (для жидкости) / 0,1 МПа (для пара) | | Температура рабочей среды | −20…+180 °C | | Температура окружающей среды | −20…+80 °C | | Резьба присоединения | G½ / G¾ / G1 / G1¼ / G1½ / G2 | | Корпус | Нержавеющая сталь 08Х18Н10 | | Уплотнение поршня | Фторопласт (PTFE) | Максимальное рабочее давление, МПа (рабочая среда — жидкость) | Исполнение | DN, мм | 220 В | 24 В | 110 В | 12 В | |---|---|---|---|---|---| | Нормально закрытые | 15, 20, 25, 32 | 4,0 | 2,5 | 4,0 | 2,5 | | Нормально закрытые | 40, 50 | 2,6 | 1,8 | 2,8 | 2,0 | | Нормально открытые | 15, 20, 25, 32 | 3,0 | 1,6 | 1,6 | 1,6 | | Нормально открытые | 40, 50 | 2,2 | 1,0 | 1,0 | 1,0 | Максимальное рабочее давление, МПа (рабочая среда — пар) | Исполнение | DN, мм | 220 В | 24 В | 110 В | 12 В | |---|---|---|---|---|---| | Нормально закрытые | 15, 20, 25, 32 | 1,6 | 1,6 | 1,6 | 1,6 | | Нормально закрытые | 40, 50 | 1,6 / 0,6 | 1,6 | 1,4 | — | | Нормально открытые | 15, 20, 25, 32 | 1,6 / 1,0 | 1,0 | 1,0 | — | | Нормально открытые | 40, 50 | 1,0 | 0,5 | 0,5 | 0,5 | Пропускная способность | DN, мм | м³/час | |---|---| | 15 | 4,11 | | 20 | 6,51 | | 25 | 10,28 | | 32 | 20,57 | | 40 | 24,85 | | 50 | 41,13 | --- Электрические характеристики | Параметр | Значение | |---|---| | Номинальное напряжение | ~220 В, −24 В, ~110 В, −12 В | | Катушка | IP65, DIN-разъём. Опция — энергосберегающий коннектор | Потребляемая мощность, Вт | DN, мм | 220 В | 24 В | 110 В | 12 В | |---|---|---|---|---| | 15, 20, 25, 32, 40, 50 | 15 | 18 | 14 | 23 | Время срабатывания клапана, мс | DN, мм | Открытие | Закрытие | |---|---|---| | 15, 20, 25 | 20–400 | 1000–1500 | | 32, 40, 50 | 200–1500 | 1000–3000 | --- Надёжность 500 000 циклов. --- Климатическое исполнение Группа В3 по ГОСТ Р 52931 Климатическое исполнение УХЛ Категория 3.1 по ГОСТ 15150 --- Техническая документация ТУ 3712-001-4719015564-2015 --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация клапана доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.

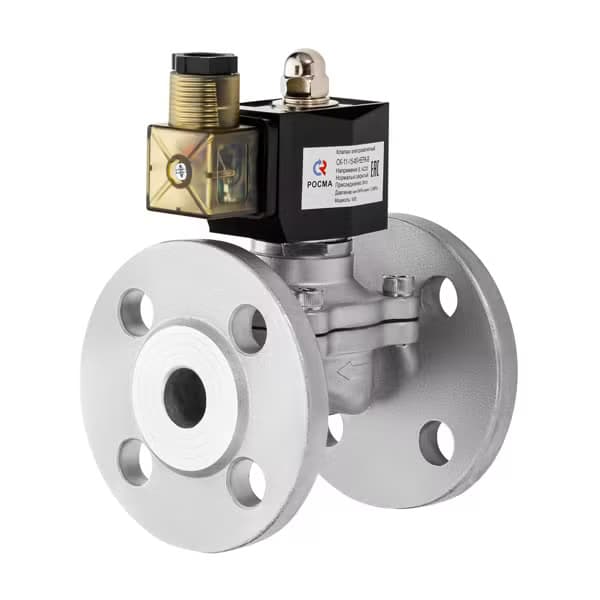

Клапаны электромагнитные (соленоидные) прямого действия фланцевые
Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред, в том числе агрессивных. Область применения трубопроводные системы водо- и теплоснабжения; любые аппараты и отрасли, где требуется управление потоками рабочей среды. --- Технические характеристики | Параметр | Значение | |---|---| | Принцип работы | Прямого действия | | Номинальный диаметр DN | 15 / 20 / 25 / 32 / 40 / 50 мм | | Исполнение | Нормально закрытый | | Температура рабочей среды | −5…+120 °C | | Температура окружающей среды | −10…+80 °C | | Присоединение | Фланец F½ / F¾ / F1 / F1¼ / F1½ / F2 | | Корпус | Нержавеющая сталь 08Х18Н10 | | Мембрана | Фторкаучук (Витон) | Рабочее давление, МПа | Среда | Давление | |---|---| | Воздух, газ | 0…1,0 | | Вода | 0…0,7 | | Масло | 0…0,9 | Пропускная способность | DN, мм | м³/час | |---|---| | 15 | 4,11 | | 20 | 6,51 | | 25 | 10,28 | | 32 | 20,57 | | 40 | 24,85 | | 50 | 41,13 | --- Электрические характеристики | Параметр | Значение | |---|---| | Номинальное напряжение | ~220 В, −24 В, ~110 В, −12 В | | Катушка | IP65, DIN-разъём. Опция — энергосберегающий коннектор | Потребляемая мощность, Вт | DN, мм | 220 В | 24 В | 110 В | 12 В | |---|---|---|---|---| | 15, 20, 25 | 14 | 18 | 14 | 18 | | 32, 40, 50 | 20 | 38 | 36 | 38 | Время срабатывания клапана, мс | DN, мм | Открытие | Закрытие | |---|---|---| | 15, 20, 25, 32, 40, 50 | 20–30 | 30–50 | --- Надёжность 500 000 циклов. --- Техническая документация ТУ 3712-001-4719015564-2015 --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация клапана доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.

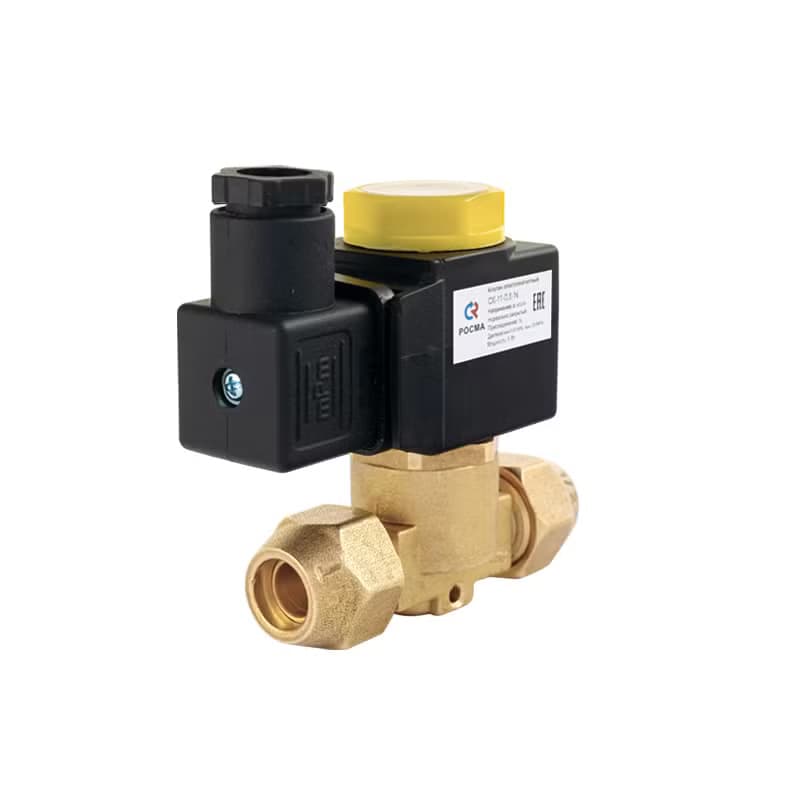

Клапаны электромагнитные (соленоидные) для холодильных систем
Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками различных фторсодержащих хладагентов. Возможно применение для хладагентов R410A, R134A, R22, R407C, R404A, R507. Для корректной работы СК требуется обеспечить минимальный перепад давления (ΔР) на входе и на выходе клапана: для клапанов с Kv\: 0,8; 2,2 ΔР составляет 0,005 МПа; для клапанов с Kv\: 2,6; 4,8; 5,7 ΔР составляет 0,02 МПа. \ — коэффициент пропускной способности Область применения промышленные системы холодоснабжения; системы кондиционирования. --- Принцип работы | Kv\, м³/час | Тип | |---|---| | 0,18; 0,23 | Прямого действия | | 0,8; 2,2; 2,6; 4,8; 5,7 | Непрямого действия | --- Технические характеристики | Параметр | Значение | |---|---| | Исполнение | Нормально закрытый / нормально открытый | | Максимальное рабочее давление | 3,5 МПа | | Температура рабочей среды | −40…+105 °C | | Температура окружающей среды | −10…+80 °C | | Корпус | Медный сплав | | Мембрана | Гидрированный бутадиен-нитрильный каучук (HNBR) | Присоединительные патрубки Под пайку, диаметр: 6, 10, 12, 16, 19, 22 мм Под отбортовку, диаметр: ⅜″, ½″, ⅝″, ¾″ --- Электрические характеристики | Параметр | Значение | |---|---| | Номинальное напряжение | ~220 В, −24 В | | Катушка | IP65, DIN-разъём | | Потребляемая мощность | 8 Вт | --- Надёжность 500 000 циклов. --- Климатическое исполнение Группа В3 по ГОСТ Р 52931 Климатическое исполнение УХЛ Категория 3.1 по ГОСТ 15150 --- Техническая документация ТУ 3712-001-4719015564-2015 --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация клапана доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.
