Ассортимент

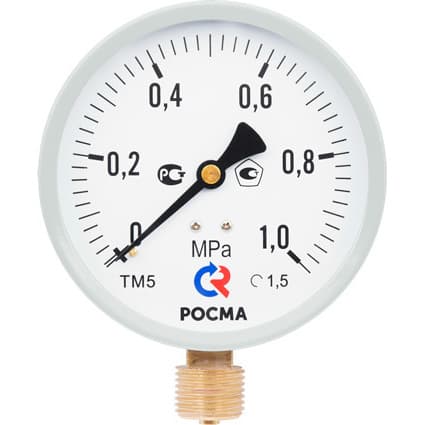

Манометр ТМ 510 Р М2
Манометры общетехнические для ЖКХ ТМ-510Р.00 М2 Манометры в специальном исполнении, модель М2, применяются для измерения избыточного давления неагрессивных к медным сплавам жидких и газообразных сред, не вязких и не кристаллизующихся, с температурой до +150 °C. Корпус манометра выполнен из стали, механизм — из латунного сплава. Степень защиты — IP40. Преимущества Облегчённая конструкция штуцера Массовый выпуск серии Единый класс точности — 1,5 Оптимальное соотношение цены и качества Надёжность и простота эксплуатации Область применения Рекомендуется для предприятий жилищно-коммунального хозяйства (ЖКХ). --- Основные характеристики | Параметр | Значение | | ---------------------- | -------------- | | Диаметр корпуса | 100 мм | | Класс точности | 1,5 | | Степень защиты | IP40 | | Присоединение | Радиальное | | Резьба присоединения | G½ или M20×1,5 | | Межповерочный интервал | 2 года | --- Диапазоны измерения давления 0…0,25 МПа 0…0,4 МПа 0…0,6 МПа 0…1 МПа 0…1,6 МПа 0…2,5 МПа 0…4 МПа 0…6 МПа --- Рабочие диапазоны нагрузки | Тип нагрузки | Значение | | --------------- | ---------- | | Постоянная | ¾ шкалы | | Переменная | ⅔ шкалы | | Кратковременная | 110% шкалы | --- Рабочая температура | Среда | Температура | | ---------------- | ----------- | | Окружающая среда | −60…+60 °C | | Измеряемая среда | до +150 °C | --- Материалы и конструкция | Элемент | Материал / исполнение | | ------------------------- | ------------------------------------ | | Корпус | Сталь, серый цвет | | Кольцо | Сталь, серый цвет | | Чувствительный элемент | Медный сплав | | Трибко-секторный механизм | Медный сплав | | Циферблат | Алюминий, чёрная шкала на белом фоне | | Стекло | Инструментальное | | Штуцер | Медный сплав | | Марка стали | Сталь 10 | --- Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 Документы --- Прайс --- Возможные исполнения Присоединение G1/2 ТМ-510Р.00(0-0,25MPa)G1/2.1,5.М2 ТМ-510Р.00(0-0,4MPa)G1/2.1,5.М2 ТМ-510Р.00(0-0,6MPa)G1/2.1,5.М2 ТМ-510Р.00(0-1MPa)G1/2.1,5.М2 ТМ-510Р.00(0-1,6MPa)G1/2.1,5.М2 ТМ-510Р.00(0-2,5MPa)G1/2.1,5.М2 ТМ-510Р.00(0-4MPa)G1/2.1,5.М2 ТМ-510Р.00(0-6MPa)G1/2.1,5.М2 Присоединение M20×1,5 ТМ-510Р.00(0-0,25MPa)M20x1,5.1,5.М2 ТМ-510Р.00(0-0,4MPa)M20x1,5.1,5.М2 ТМ-510Р.00(0-0,6MPa)M20x1,5.1,5.М2 ТМ-510Р.00(0-1MPa)M20x1,5.1,5.М2 ТМ-510Р.00(0-1,6MPa)M20x1,5.1,5.М2 ТМ-510Р.00(0-2,5MPa)M20x1,5.1,5.М2 ТМ-510Р.00(0-4MPa)M20x1,5.1,5.М2 ТМ-510Р.00(0-6MPa)M20x1,5.М2

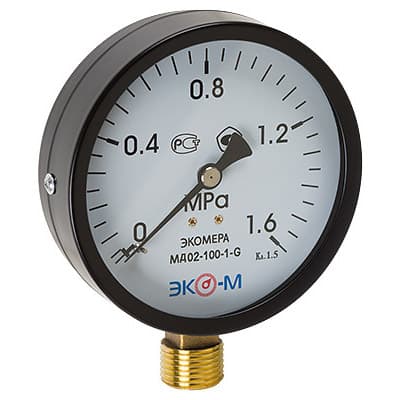

Общетехнические манометры МД02-100
Манометр общетехнический ЭКОМЕРА МД02 предназначен для измерения давления газообразных и жидких, не сильновязких и кристаллизующихся сред, не агрессивных по отношению к медным сплавам (вода, пар, газ). Имеет модификации СТАНДАРТНОЕ и ЭКОМ (Исп. 2). Прибор поверен по ТУ-4212-001-42847680-2016. Допустимые температуры Окружающая среда: −40…+70 °C Измеряемая среда: макс. +120 °C Рекомендуемый диапазон Диапазон измерений избыточного давления должен составлять 25–75% диапазона показаний. --- Материалы и конструкция | Элемент | Материал / исполнение | |---|---| | Присоединение | Медный сплав, штуцер снизу (радиальное исполнение) | | Измерительный элемент | Трубчатая пружина, медный сплав | | Передаточный механизм | Трибко-секторный, медный сплав | | Корпус | Стальной, чёрного цвета, диаметр 100 мм, пылевлагозащищённость IP40 согласно ГОСТ 14254-96 | | Циферблат | Алюминиевый, белого цвета, с ограничительным шрифтом, шкала чёрного цвета | | Стрелка | Алюминиевая, чёрного цвета | | Стекло | Инструментальное | | Межповерочный интервал | 2 года | | Гарантия | 24 месяца | | Средний срок службы | 10 лет | --- Исполнение Стандартное исполнение Стандартная конфигурация манометра доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.

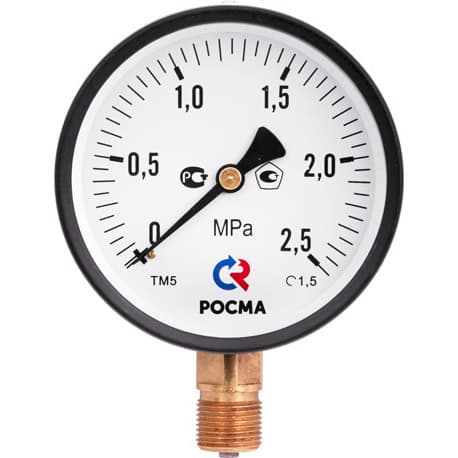

Манометры стандартного исполнения Тип ТМ (ТВ, ТМВ), серия 10
Манометры стандартного исполнения ТМ / ТВ / ТМВ Манометры стандартного исполнения применяются для измерения избыточного и вакууметрического давления неагрессивных к медным сплавам жидких и газообразных сред, не вязких и не кристаллизующихся, с температурой до +150 °C. Корпус манометра выполнен из стали, механизм — из латунного сплава. Принцип действия основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра. Область применения Манометры применяются во всех отраслях промышленности, включая: теплоснабжение; водоснабжение; вентиляцию; машиностроение. --- Основные характеристики | Параметр | Значение | |---|---| | Диаметр корпуса | 40, 50, 63, 100, 150 мм | | Степень защиты | IP40 | | Материал корпуса | Сталь, цвет чёрный | | Материал кольца | Сталь, цвет чёрный | | Присоединение | Радиальное или осевое | | Межповерочный интервал | 2 года | Класс точности | Диаметр корпуса | Класс точности | |---|---| | Ø100, Ø150 | 1,5 | | Ø63 | 1,5; 2,5 | | Ø40, Ø50 | 2,5 | --- Диапазоны показаний давления ТМ 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа ТВ −0,1…0 МПа ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа \ — кроме Ø50 \ — кроме Ø40, Ø50 \ — кроме Ø40, Ø50, Ø63 --- Рабочие диапазоны | Тип нагрузки | Значение | |---|---| | Постоянная нагрузка | ¾ шкалы | | Переменная нагрузка | ⅔ шкалы | | Кратковременная нагрузка | 110% шкалы | --- Рабочая температура | Среда | Температура | |---|---| | Окружающая среда | −60…+60 °C | | Измеряемая среда | до +150 °C | --- Материалы и конструкция | Элемент | Материал / исполнение | |---|---| | Чувствительный элемент | Медный сплав | | Трибко-секторный механизм | Медный сплав | | Циферблат | Алюминий, чёрная шкала на белом фоне | | Стекло | Минеральное / инструментальное | | Штуцер | Медный сплав | | Марка стали | Корпус, кольцо — сталь 10 | Для диапазона 100 МПа чувствительный элемент и механизм выполняются из стали / нержавеющей стали. Для Ø150 на 100 МПа штуцер выполняется из стали. --- Присоединение | Диаметр корпуса | Резьба присоединения | |---|---| | Ø100, Ø150 | G½, M20×1,5 | | Ø50, Ø63 | G¼, M12×1,5 | | Ø40 | G⅛, M10×1, NPT⅛ | Для Ø150 и диапазона 100 МПа доступно только радиальное присоединение. --- Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 Документы --- Прайс Прайс по данной группе приборов: --- Стандартные исполнения для приборов Ø100 мм ТМ-510Р — присоединение G1/2 ТМ-510Р.00(0-0,06MPa)G1/2.1,5 ТМ-510Р.00(0-0,1MPa)G1/2.1,5 ТМ-510Р.00(0-0,16MPa)G1/2.1,5 ТМ-510Р.00(0-0,25MPa)G1/2.1,5 ТМ-510Р.00(0-0,4MPa)G1/2.1,5 ТМ-510Р.00(0-0,6MPa)G1/2.1,5 ТМ-510Р.00(0-1MPa)G1/2.1,5 ТМ-510Р.00(0-1,6MPa)G1/2.1,5 ТМ-510Р.00(0-2,5MPa)G1/2.1,5 ТМ-510Р.00(0-4MPa)G1/2.1,5 ТМ-510Р.00(0-6MPa)G1/2.1,5 ТМ-510Р.00(0-10MPa)G1/2.1,5 ТМ-510Р.00(0-16MPa)G1/2.1,5 ТМ-510Р.00(0-25MPa)G1/2.1,5 ТМ-510Р.00(0-40MPa)G1/2.1,5 ТМ-510Р.00(0-60MPa)G1/2.1,5 ТМ-510Р.00(0-100MPa)G1/2.1,5 ТМ-510Р — присоединение M20×1,5 ТМ-510Р.00(0-0,06MPa)M20x1,5.1,5 ТМ-510Р.00(0-0,1MPa)M20x1,5.1,5 ТМ-510Р.00(0-0,16MPa)M20x1,5.1,5 ТМ-510Р.00(0-0,25MPa)M20x1,5.1,5 ТМ-510Р.00(0-0,4MPa)M20x1,5.1,5 ТМ-510Р.00(0-0,6MPa)M20x1,5.1,5 ТМ-510Р.00(0-1MPa)M20x1,5.1,5 ТМ-510Р.00(0-1,6MPa)M20x1,5.1,5 ТМ-510Р.00(0-2,5MPa)M20x1,5.1,5 ТМ-510Р.00(0-4MPa)M20x1,5.1,5 ТМ-510Р.00(0-6MPa)M20x1,5.1,5 ТМ-510Р.00(0-10MPa)M20x1,5.1,5 ТМ-510Р.00(0-16MPa)M20x1,5.1,5 ТМ-510Р.00(0-25MPa)M20x1,5.1,5 ТМ-510Р.00(0-40MPa)M20x1,5.1,5 ТМ-510Р.00(0-60MPa)M20x1,5.1,5 ТМ-510Р.00(0-100MPa)M20x1,5.1,5 ТМ-510Т — присоединение G1/2 ТМ-510Т.00(0-0,1MPa)G1/2.1,5 ТМ-510Т.00(0-0,16MPa)G1/2.1,5 ТМ-510Т.00(0-0,25MPa)G1/2.1,5 ТМ-510Т.00(0-0,4MPa)G1/2.1,5 ТМ-510Т.00(0-0,6MPa)G1/2.1,5 ТМ-510Т.00(0-1MPa)G1/2.1,5 ТМ-510Т.00(0-1,6MPa)G1/2.1,5 ТМ-510Т.00(0-2,5MPa)G1/2.1,5 ТМ-510Т.00(0-4MPa)G1/2.1,5 ТМ-510Т.00(0-6MPa)G1/2.1,5 ТМ-510Т.00(0-10MPa)G1/2.1,5 ТМ-510Т.00(0-16MPa)G1/2.1,5 ТМ-510Т.00(0-25MPa)G1/2.1,5 ТМ-510Т.00(0-40MPa)G1/2.1,5 ТМ-510Т.00(0-60MPa)G1/2.1,5 ТМ-510Т — присоединение M20×1,5 ТМ-510Т.00(0-0,1MPa)M20x1,5.1,5 ТМ-510Т.00(0-0,16MPa)M20x1,5.1,5 ТМ-510Т.00(0-0,25MPa)M20x1,5.1,5 ТМ-510Т.00(0-0,4MPa)M20x1,5.1,5 ТМ-510Т.00(0-0,6MPa)M20x1,5.1,5 ТМ-510Т.00(0-1MPa)M20x1,5.1,5 ТМ-510Т.00(0-1,6MPa)M20x1,5.1,5 ТМ-510Т.00(0-2,5MPa)M20x1,5.1,5 ТМ-510Т.00(0-4MPa)M20x1,5.1,5 ТМ-510Т.00(0-6MPa)M20x1,5.1,5 ТМ-510Т.00(0-10MPa)M20x1,5.1,5 ТМ-510Т.00(0-16MPa)M20x1,5.1,5 ТМ-510Т.00(0-25MPa)M20x1,5.1,5 ТМ-510Т.00(0-40MPa)M20x1,5.1,5 ТМ-510Т.00(0-60MPa)M20x1,5.1,5

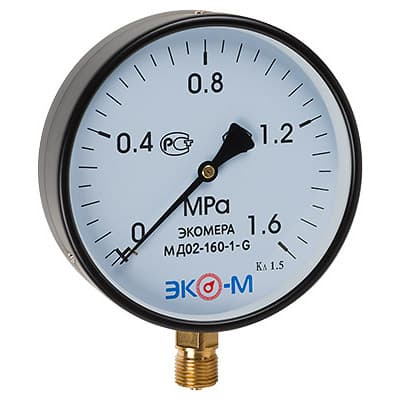

Общетехнические манометры МД02-160
Манометр общетехнический ЭКОМЕРА МД02 СТАНДАРТ предназначен для измерения давления газообразных и жидких, не сильновязких и кристаллизующихся сред, не агрессивных по отношению к медным сплавам (вода, пар, газ, масло, керосин, бензин, дизельное топливо). Прибор поверен по ТУ-4212-001-42847680-2016. Допустимые температуры Окружающая среда: −40…+70 °C Измеряемая среда: макс. +160 °C Рекомендуемый диапазон Диапазон измерений избыточного давления должен составлять 25–75% диапазона показаний. Диапазон измерения вакуумметрического давления должен быть равен диапазону показаний. --- Материалы и конструкция | Элемент | Материал / исполнение | |---|---| | Присоединение | Медный сплав, штуцер снизу (радиальное исполнение) | | Измерительный элемент | Трубчатая пружина, медный сплав | | Передаточный механизм | Трибко-секторный, медный сплав | | Корпус | Стальной, чёрного цвета, пылевлагозащищённость IP40 согласно ГОСТ 14254-96 | | Циферблат | Алюминиевый, белого цвета, с ограничительным шрифтом, шкала чёрного цвета | | Стрелка | Алюминиевая, чёрного цвета | | Стекло | Приборное | | Кольцо | Стальное, крепление на винтах | | Межповерочный интервал | 2 года | | Гарантия | 24 месяца | | Средний срок службы | 10 лет | --- Исполнение Стандартное исполнение Стандартная конфигурация манометра доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.

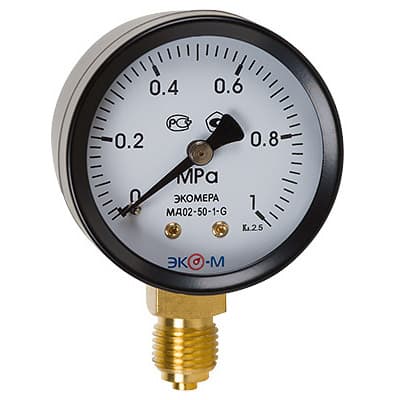

Общетехнические манометры МД02-50ММ
Манометр общетехнический ЭКОМЕРА МД02 предназначен для измерения давления газообразных и жидких, не сильновязких и кристаллизующихся сред, не агрессивных по отношению к медным сплавам (вода, пар, газ, масло, керосин, бензин, дизельное топливо). Межповерочный интервал — 2 года. Прибор поверен по ТУ-4212-001-42847680-2016. Допустимые температуры Окружающая среда: −40…+70 °C Измеряемая среда: макс. +60 °C Рекомендуемый диапазон Диапазон измерений избыточного давления должен составлять 25–75% диапазона показаний. Диапазон измерения вакуумметрического давления должен быть равен диапазону показаний. --- Материалы и конструкция | Элемент | Материал / исполнение | |---|---| | Присоединение | Медный сплав, штуцер снизу (радиальное исполнение) | | Измерительный элемент | Трубчатая пружина, медный сплав | | Передаточный механизм | Трибко-секторный, медный сплав | | Корпус | Стальной, чёрного цвета, пылевлагозащищённость IP40 согласно ГОСТ 14254-96 | | Циферблат | Алюминиевый, белого цвета, с ограничительным шрифтом, шкала чёрного цвета | | Стрелка | Алюминиевая, чёрного цвета | | Стекло | Органическое | | Кольцо | Отсутствует | | Межповерочный интервал | 2 года | | Гарантия | 24 месяца | | Средний срок службы | 10 лет | --- Исполнение Стандартное исполнение Стандартная конфигурация манометра доступна для заказа.

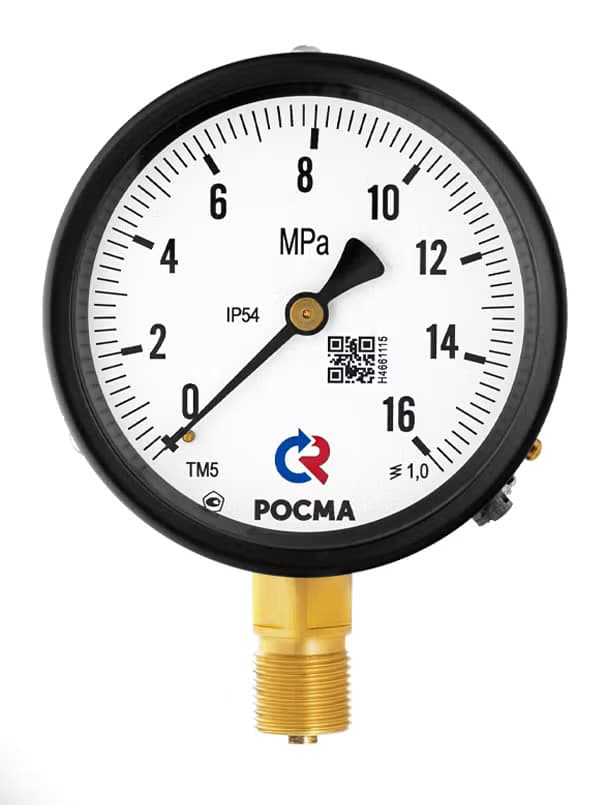

Манометры с повышенным классом точности
Манометры общего назначения предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред. --- Технические характеристики | Параметр | Значение | |---|---| | Диаметр корпуса | 63, 100, 150, 160 \ мм | | Межповерочный интервал | 2 года | \ — под заказ Класс точности | Диаметр | Класс точности | |---|---| | Ø63 | 1,5 | | Ø100, 150, 160 | 1,0 | Диапазон показаний давлений | Модель | Диапазон | |---|---| | ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 МПа | | ТВ | −0,1…0 МПа | | ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа | Рабочие диапазоны | Тип нагрузки | Значение | |---|---| | Постоянная | ¾ шкалы | | Переменная | ⅔ шкалы | | Кратковременная | 110% шкалы | Присоединение Радиальное; Осевое (для диаметра 63 мм). Резьба присоединения M20×1,5; G½ — под заказ. --- Температурные диапазоны | Среда | Температура | |---|---| | Окружающая | −60…+60 °C | | Измеряемая | до +150 °C | --- Материалы и конструкция | Элемент | Материал / исполнение | |---|---| | Корпус | Ø63 — IP40; Ø100, 150, 160 — IP54. Сталь 10, цвет чёрный | | Кольцо | Сталь, цвет чёрный | | Чувствительный элемент | Медный сплав | | Трибко-секторный механизм | Медный сплав | | Циферблат | Алюминий, шкала чёрная на белом фоне | | Стекло | Инструментальное | | Штуцер | Медный сплав | | Марка стали (корпус, кольцо) | Сталь 10 | --- Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 --- Документы Описание Форма заказа --- Изображение --- Стандартные исполнения для манометров диаметром 100 мм С резьбой M20×1,5 ТМ-510Р.00(0-0,16MPa)M20x1,5.1,0 ТМ-510Р.00(0-0,25MPa)M20x1,5.1,0 ТМ-510Р.00(0-1MPa)M20x1,5.1,0 ТМ-510Р.00(0-1,6MPa)M20x1,5.1,0 ТМ-510Р.00(0-2,5MPa)M20x1,5.1,0 ТМ-510Р.00(0-4MPa)M20x1,5.1,0 ТМ-510Р.00(0-6MPa)M20x1,5.1,0 ТМ-510Р.00(0-10MPa)M20x1,5.1,0 ТМ-510Р.00(0-10кгс/см²)M20x1,5.1,0 ТМ-510Р.00(0-16MPa)M20x1,5.1,0 ТМ-510Р.00(0-25MPa)M20x1,5.1,0 ТМ-510Р.00(0-40MPa)M20x1,5.1,0 ТМ-510Р.00(0-60MPa)M20x1,5.1,0 С резьбой G½ ТМ-510Р.00(0-0,16MPa)G1/2.1,0 ТМ-510Р.00(0-0,25MPa)G1/2.1,0 ТМ-510Р.00(0-0,4MPa)G1/2.1,0 ТМ-510Р.00(0-0,6MPa)G1/2.1,0 ТМ-510Р.00(0-1,6MPa)G1/2.1,0 ТМ-510Р.00(0-2,5MPa)G1/2.1,0 ТМ-510Р.00(0-4MPa)G1/2.1,0 ТМ-510Р.00(0-6MPa)G1/2.1,0 ТМ-510Р.00(0-10MPa)G1/2.1,0 ТМ-510Р.00(0-16MPa)G1/2.1,0 ТМ-510Р.00(0-25MPa)G1/2.1,0 ТМ-510Р.00(0-40MPa)G1/2.1,0

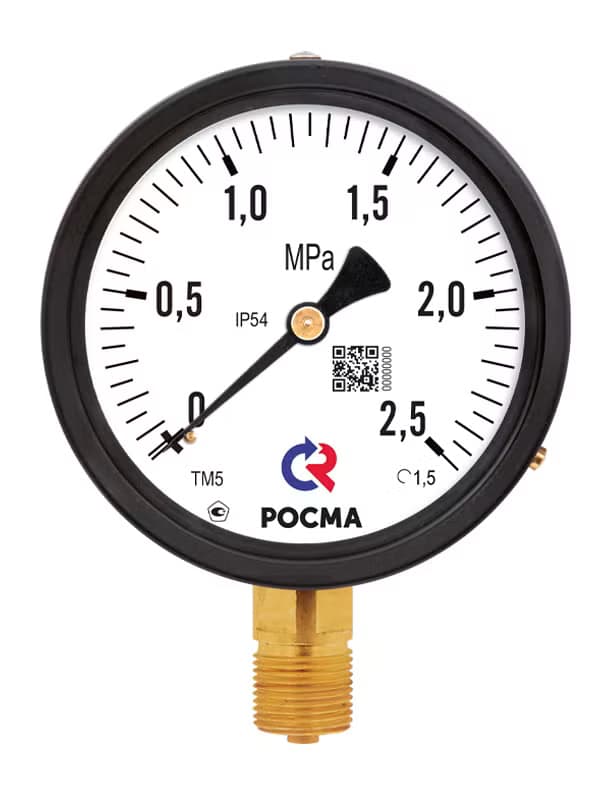

Манометры с повышенной пылевлагозащищенностью
Манометр стандартный используется для измерения избыточного, вакууметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра. Преимуществами данного исполнения являются повышенная износостойкость механизма, улучшенная защита от внешних воздействий (IP54), встроенный демпфер и возможность пломбировки корпуса прибора. Диаметр корпуса 100, 150 мм Класс точности 1,5 (1,0) Диапазон показаний давлений ТМ 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа ТВ −0,1…0 МПа ТМВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа Рабочие диапазоны Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы Рабочая температура Окружающая среда: −60…+60 °C Измеряемая среда: до +150 °C Корпус IP54, сталь, цвет черный Кольцо Сталь, цвет черный Чувствительный элемент Медный сплав, сталь (100 МПа — сталь, нержавеющая сталь) Трибко-секторный механизм Медный сплав, сталь (100 МПа — сталь, нержавеющая сталь) Циферблат Алюминий, шкала черная на белом фоне Стекло Минеральное Штуцер Медный сплав (Ø150 на 100 МПа — сталь) Присоединение Радиальное Резьба присоединения G½, M20×1,5 Корпус, кольцо — сталь 10 Межповерочный интервал 2 года Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 РОСМА Манометры с повышенной пылевлагозащищенностью Форма заказа Стандартные исполнения для корпуса диаметром 100 мм ТМ-510Р.00(0-0,06MPa)M20x1,5.1,5.IP54 ТМ-510Р.00(0-0,16MPa)M20x1,5.1,5.IP54 ТМ-510Р.00(0-0,1MPa)M20x1,5.1,5.IP54 ТМ-510Р.00(0-0,25MPa)M20x1,5.1,5.IP54 ТМ-510Р.00(0-0,4MPa)M20x1,5.1,5.IP54 ТМ-510Р.00(0-0,6MPa)M20x1,5.1,5.IP54 ТМ-510Р.00(0-1,6MPa)M20x1,5.1,5.IP54 ТМ-510Р.00(0-1,6кгс/см²)M20x1,5.1,5.IP54 ТМ-510Р.00(0-100kPa)M20x1,5.1,5.IP54 ТМ-510Р.00(0-100MPa)M20x1,5.1,5.IP54 ТМ-510Р.00(0-100кгс/см²)M20x1,5.1,5.IP54 ТМ-510Р.00(0-10MPa)M20x1,5.1,5.IP54 ТМ-510Р.00(0-10кгс/см²)M20x1,5.1,5.IP54 ТМ-510Р.00(0-160kPa)M20x1,5.1,5.IP54 ТМ-510Р.00(0-160кгс/см²)M20x1,5.1,5.IP54 ТМ-510Р.00(0-16MPa)M20x1,5.1,5.IP54 ТМ-510Р.00(0-16кгс/см²)M20x1,5.1,5.IP54 ТМ-510Р.00(0-1MPa)M20x1,5.1,5.IP54 ТМ-510Р.00(0-1кгс/см²)M20x1,5.1,5.IP54 ТМ-510Р.00(0-2,5MPa)M20x1,5.1,5.IP54 ТМ-510Р.00(0-2,5кгс/см²)M20x1,5.1,5.IP54 ТМ-510Р.00(0-250kPa)M20x1,5.1,5.IP54 ТМ-510Р.00(0-25MPa)M20x1,5.1,5.IP54 ТМ-510Р.00(0-25кгс/см²)M20x1,5.1,5.IP54 ТМ-510Р.00(0-400kPa)M20x1,5.1,5.IP54 ТМ-510Р.00(0-400кгс/см²)M20x1,5.1,5.IP54 ТМ-510Р.00(0-40MPa)M20x1,5.1,5.IP54 ТМ-510Р.00(0-40кгс/см²)M20x1,5.1,5.IP54 ТМ-510Р.00(0-4MPa)M20x1,5.1,5.IP54 ТМ-510Р.00(0-4кгс/см²)M20x1,5.1,5.IP54 ТМ-510Р.00(0-600kPa)M20x1,5.1,5.IP54 ТМ-510Р.00(0-60MPa)M20x1,5.1,5.IP54 ТМ-510Р.00(0-60кгс/см²)M20x1,5.1,5.IP54 ТМ-510Р.00(0-6MPa)M20x1,5.1,5.IP54 ТМ-510Р.00(0-6кгс/см²)M20x1,5.1,5.IP54 ТМ-510Р.00(0-0,06MPa)G1/2.1,5.IP54 ТМ-510Р.00(0-0,16MPa)G1/2.1,5.IP54 ТМ-510Р.00(0-0,1MPa)G1/2.1,5.IP54 ТМ-510Р.00(0-0,25MPa)G1/2.1,5.IP54 ТМ-510Р.00(0-0,4MPa)G1/2.1,5.IP54 ТМ-510Р.00(0-0,6MPa)G1/2.1,5.IP54 ТМ-510Р.00(0-1,6MPa)G1/2.1,5.IP54 ТМ-510Р.00(0-100MPa)G1/2.1,5.IP54 ТМ-510Р.00(0-10bar)G1/2.1,5.IP54 ТМ-510Р.00(0-16MPa)G1/2.1,5.IP54 ТМ-510Р.00(0-1MPa)G1/2.1,5.IP54 ТМ-510Р.00(0-2,5MPa)G1/2.1,5.IP54 ТМ-510Р.00(0-25MPa)G1/2.1,5.IP54 ТМ-510Р.00(0-40MPa)G1/2.1,5.IP54 ТМ-510Р.00(0-4MPa)G1/2.1,5.IP54 ТМ-510Р.00(0-60MPa)G1/2.1,5.IP54 ТМ-510Р.00(0-6MPa)G1/2.1,5.IP54

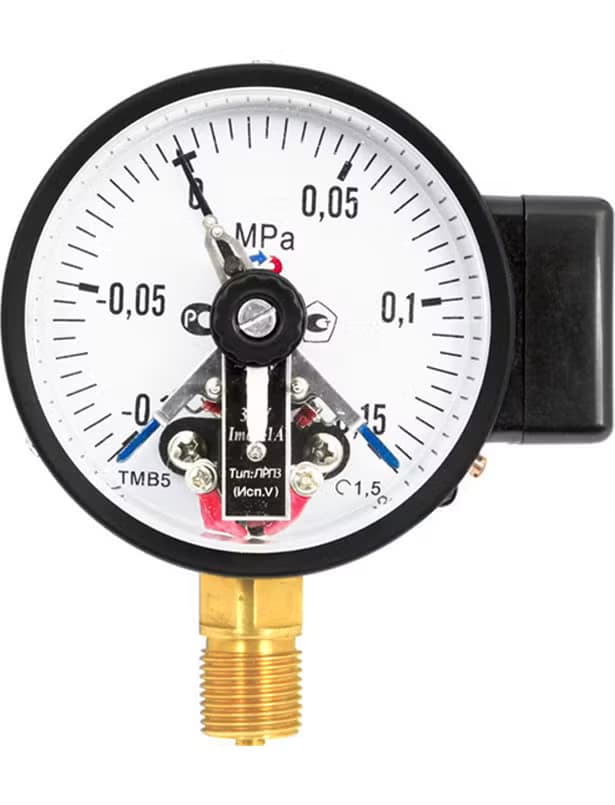

Манометры с электроконтактной приставкой
Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов. Электроконтактная приставка может устанавливаться на манометры или мановакуумметры диаметром 100 и 150 мм и классом точности 1,5. Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение. Манометр с электроконтактной приставкой, более известный как электроконтактный манометр или ЭКМ, предназначен для коммутации электрических цепей в зависимости от величины измеряемого давления. ЭКМ работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи. ЭКМ производства ЗАО «Росма» изготавливаются на базе общетехнических манометров ТМ-510 и ТМ-610 с диаметрами корпусов 100 мм и 150 мм соответственно. После установки электроконтактной приставки манометр технический становится полноценным ЭКМ. Диаметр корпуса 100, 150 мм Класс точности 1,5 Диапазон показаний давлений 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа ТМ −1…0 МПа ТВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа ТМВ Конструкция Электроконтактная приставка может быть установлена на ТМ (ТВ, ТМВ)-510 или ТМ (ТВ, ТМВ)-610 с радиальным расположением штуцера и классом точности 1,5. Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки). Принцип действия Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи. Электрическая схема одноконтактная Исп. I (ОЗ), Исп. II (ОР) двухконтактная Исп. III (ЛРПР), Исп. IV (ЛЗПЗ), Исп. V (ЛРПЗ) или Исп. VI (ЛЗПР) — под заказ Тип контактов с магнитным поджатием, серебряное покрытие Максимальное напряжение −220 В, ~380 В Максимальный ток 1 А Максимальная разрывная мощность контактов 30 Вт, 50 В·А Минимальные электрические характеристики Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний ±4 Корпус IP40, сталь, цвет черный Кольцо Сталь, цвет черный Штуцер Медный сплав (100 МПа — сталь, нержавеющая сталь) Чувствительный элемент Медный сплав, сталь (100 МПа — сталь, нержавеющая сталь) Трибко-секторный механизм Медный сплав, сталь (100 МПа — сталь, нержавеющая сталь) Корпус, кольцо — сталь 10 Циферблат Алюминий, шкала черная на белом фоне Стекло Органическое Присоединение Радиальное Резьба присоединения G½ или М20×1,5 Межповерочный интервал 2 года Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405-88 форма заказа стандартные исполнения для диам 100 мм ТМ-510Р.05(0-0,16MPa)G1/2.1,5 ТМ-510Р.05(0-0,1MPa)G1/2.1,5 ТМ-510Р.05(0-0,25MPa)G1/2.1,5 ТМ-510Р.05(0-0,4MPa)G1/2.1,5 ТМ-510Р.05(0-0,6MPa)G1/2.1,5 ТМ-510Р.05(0-1,6MPa)G1/2.1,5 ТМ-510Р.05(0-10MPa)G1/2.1,5 ТМ-510Р.05(0-16MPa)G1/2.1,5 ТМ-510Р.05(0-1MPa)G1/2.1,5 ТМ-510Р.05(0-2,5MPa)G1/2.1,5 ТМ-510Р.05(0-250кгс/см²)G1/2.1,5 ТМ-510Р.05(0-25MPa)G1/2.1,5 ТМ-510Р.05(0-40MPa)G1/2.1,5 ТМ-510Р.05(0-4MPa)G1/2.1,5 ТМ-510Р.05(0-60MPa)G1/2.1,5 ТМ-510Р.05(0-60MPa)G1/2.1,5.колодка сзади ТМ-510Р.05(0-0,16MPa)M20x1,5.1,5 ТМ-510Р.05(0-0,1MPa)M20x1,5.1,5 ТМ-510Р.05(0-0,25MPa)M20x1,5.1,5 ТМ-510Р.05(0-0,4MPa)M20x1,5.1,5 ТМ-510Р.05(0-0,6MPa)M20x1,5.1,5 ТМ-510Р.05(0-1,6MPa)M20x1,5.1,5 ТМ-510Р.05(0-100MPa)M20x1,5.1,5 ТМ-510Р.05(0-10MPa)M20x1,5.1,5 ТМ-510Р.05(0-10кгс/см²)M20x1,5.1,5 ТМ-510Р.05(0-16MPa)M20x1,5.1,5 ТМ-510Р.05(0-16кгс/см²)M20x1,5.1,5 ТМ-510Р.05(0-1MPa)M20x1,5.1,5 ТМ-510Р.05(0-2,5MPa)M20x1,5.1,5 ТМ-510Р.05(0-25MPa)M20x1,5.1,5 ТМ-510Р.05(0-25кгс/см²)M20x1,5.1,5 ТМ-510Р.05(0-25кгс/см²)M20x1,5.1,5.колодка сзади ТМ-510Р.05(0-40MPa)M20x1,5.1,5 ТМ-510Р.05(0-40MPa)M20x1,5.1,5.Зав.№.O2 ТМ-510Р.05(0-4MPa)M20x1,5.1,5 ТМ-510Р.05(0-4кгс/см²)M20x1,5.1,5 ТМ-510Р.05(0-60MPa)M20x1,5.1,5 ТМ-510Р.05(0-6MPa)M20x1,5.1,5
Поверка СИ
Услуги аккредитованной лаборатории. Государственная поверка.
Калибровка
Определение действительных метрологических характеристик СИ.
Ремонт
Диагностика и ремонт приборов любой сложности.
Очистка вентиляции
Очистка и обслуживание систем вентиляции.
Сборка приборов
Сборка манометров и датчиков давления с мембранным разделителем сред.
Проектирование
Разработка проектной документации на системы КИПиА.
