Комплектующие для монтажа
Более 2 000 позиций. Постоянный склад и поставка под заказ.
Бобышки из углеродистой стали
Бобышки приварные из углеродистой стали являются дополнительным (вспомогательным) элементом, который предназначен для монтажа приборов на линиях трубопроводов и различном технологическом оборудовании. Они используются для установки манометров, термометров, датчиков давления, отборных устройств, трёхходовых кранов, игольчатых клапанов, защитных гильз и их удобной замены в технологических линиях. Монтируются на место эксплуатации приборов с применением сварки. После монтажа достаточно ввернуть в бобышку нужное устройство. В нашей линейке доступны модели бобышек для манометров и термометров, для реле давления и потока, а также для датчиков давления. Бобышки выпускаются с метрической, дюймовой или NPT резьбой. --- Технические характеристики | Параметр | Значение | |---|---| | Рабочее давление | 40 МПа | | Материал | Углеродистая сталь 10 | --- Техническая документация ТУ 4218-001-4719015564-2015 --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация бобышек доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.

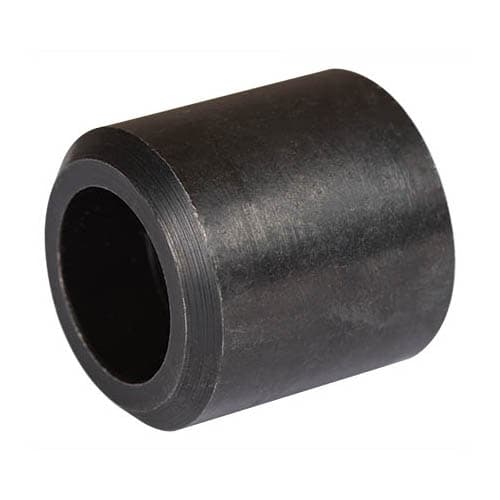

Бобышка вварная, L=30мм
Бобышки из углеродистой стали являются дополнительным (вспомогательным) элементом, который предназначен для монтажа приборов на линиях трубопроводов и различном технологическом оборудовании. Бобышки используются для установки манометров, термометров, датчиков давления, отборных устройств, трехходовых кранов, игольчатых клапанов, защитных гильз и их удобной замены в технологических линиях. Монтируются на место эксплуатации приборов с применением сварки. После монтажа бобышки достаточно в неё ввернуть нужный прибор. Технические характеристики Наименование Параметр Артикул БВ-30 Давление 40 МПа Материал Углеродистая сталь Длинна, мм 30мм

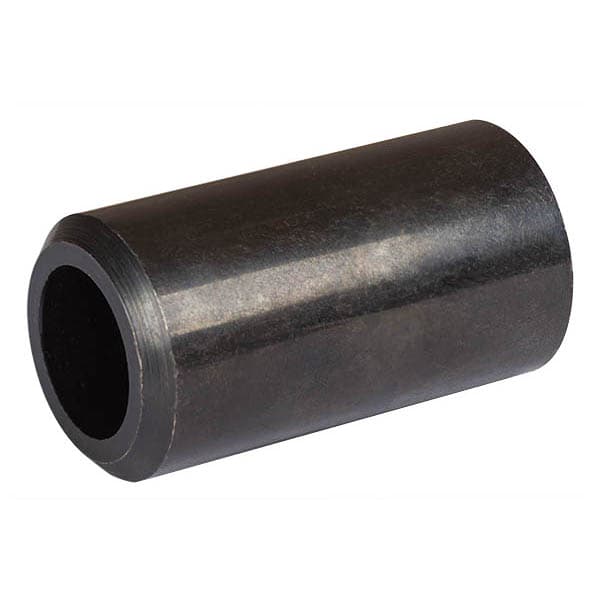

Бобышка вварная, L=55мм
Бобышки из углеродистой стали являются дополнительным (вспомогательным) элементом, который предназначен для монтажа приборов на линиях трубопроводов и различном технологическом оборудовании. Используются для установки манометров, термометров, датчиков давления, отборных устройств, трехходовых кранов, игольчатых клапанов, защитных гильз и их удобной замены в технологических линиях. Монтируются на место эксплуатации приборов с применением сварки. После монтажа бобышки достаточно в неё ввернуть нужный прибор. Технические характеристики Наименование Параметр Артикул БВ-55 Давление 40 МПа Материал Углеродистая сталь Длинна, мм 55мм
Бобышки из нержавеющей стали
Бобышки являются дополнительными элементами, которые предназначены для монтажа приборов на линиях трубопроводов и промышленных магистралях, а также их удобной замены. Бобышки из нержавеющей стали используются для установки измерительных приборов и оборудования при работе с агрессивными жидкими и газообразными, не вязкими и не кристаллизующимися измеряемыми средами с температурой до 200 °C. Монтируются на место эксплуатации приборов с применением сварки. После монтажа достаточно ввернуть в бобышку нужный прибор. В нашем ассортименте представлены бобышки для манометров, термометров и датчиков давления с метрической резьбой присоединения, дюймовой или NPT. --- Технические характеристики | Параметр | Значение | |---|---| | Рабочее давление | 60 МПа | | Материал | Нержавеющая сталь 08Х18Н10 | --- Техническая документация ТУ 4218-001-4719015564-2015 --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация бобышек доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.

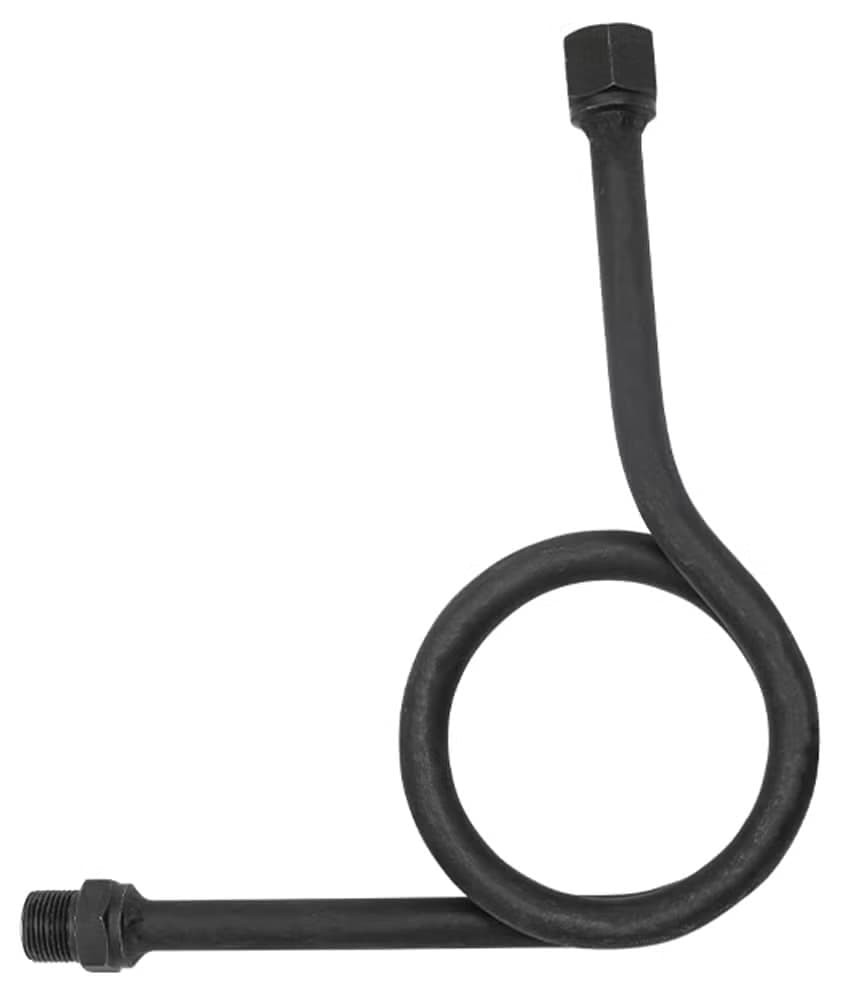

Петлевые трубки
Петлевые трубки из углеродистой или нержавеющей стали предназначены для защиты измерительных приборов от пульсации измеряемой среды и перегрева. Используются для присоединения приборов к технологическим сетям с условным рабочим давлением среды до 25 МПа и максимальной температурой до 300 °C. --- Технические характеристики | Параметр | Значение | |---|---| | Рабочее давление | 25 МПа | | Максимальная рабочая температура | 300 °C | | Резьба присоединения | G½ или M20×1,5 | | Исполнение (резьба) | Внутренняя / наружная | | Материал | Углеродистая сталь 30 или нержавеющая сталь 08Х18Н10 | | Максимальный вес | 0,68 кг | | Толщина стенки | 2 мм | --- Техническая документация ТУ 4218-001-4719015564-2015 --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация петлевых трубок доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.
Петлевая трубка, прямая
Петлевые трубки из углеродистой стали предназначены для защиты измерительных приборов от пульсации измеряемой среды и перегрева Отборные устройства давления (петлевые трубки) предназначены для охлаждения измеряемой среды, поступающей в рабочие полости манометров, а также для их присоединения к технологическим сетям с измеряемой средой с условным рабочим давлением среды до 25 МПа и максимальной температурой до 300 °С. Отборные устройства давления могут иметь как прямое, так и угловое исполнение в зависимости от места монтажа манометра. Технические характеристики Наименование Параметр Артикул ТМП-G1/2F-G1/2M Температура 300°С Давление 25 МПа Материал Углеродистая сталь Толщина стенки, мм 2 Тип резьбы Наружная/внутренняя
Переходники из латуни или нержавеющей стали
Переходник для манометра давления — это дополнительный соединительный элемент для монтажа приборов в существующее посадочное гнездо на трубопроводных линиях и промышленных магистралях. Устройство применяется для установки средства измерения (СИ) в случае, если стандартный штуцер не совпадает с резьбой посадочного гнезда. Штуцер манометра вкручивается в переходник, и таким образом происходит переход с одного типа резьбы на другую. Переходники изготавливаются из латуни или нержавеющей стали. Выбор материала обусловлен типом СИ и рабочей средой. Устройства из латуни используются при измерении давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Для агрессивных к медным сплавам сред с температурой до 200 °C нужно использовать устройства из нержавеющей стали. --- Технические характеристики | Параметр | Значение | |---|---| | Рабочее давление | 25 МПа (латунь) / 60 МПа (нержавеющая сталь) | | Материал | Латунь или нержавеющая сталь 08Х18Н10 | --- Техническая документация ТУ 4218-001-4719015564-2015 --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация переходника доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.
Трубки угловые (отводы), с накидной гайкой
Трубки угловые (отводы) из углеродистой стали предназначены для удобства монтажа и работы измерительных приборов (манометров, датчиков давления и т.д.) в системах с ограниченным пространством путём изменения направления импульсной линии. --- Технические характеристики | Параметр | Значение | |---|---| | Рабочее давление | 25 МПа | | Максимальная рабочая температура | Определяется типом измерительного прибора, подключённого к отводу | | Резьба присоединения | G½ или M20×1,5 | | Присоединение к трубопроводу | Приварное | | Материал | Углеродистая сталь 30 | | Максимальный вес | 0,36 кг | | Толщина стенки | 2 мм | --- Техническая документация ТУ 4218-001-4719015564-2015 --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация угловых трубок доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.
Ниппель приварной с накидной гайкой
Ниппель приварной с накидной гайкой используется для присоединения контрольно-измерительных приборов (манометры, датчики, реле и т.д.) к импульсной линии. Устройство обеспечивает герметичное соединение с импульсной линией, а наличие накидной гайки позволяет облегчить монтаж средства измерения. Присоединение осуществляют приваркой этого дополнительного элемента к трубчатым отводам / штуцерам. Ниппель из нержавеющей стали отличается повышенной устойчивостью к воздействию коррозии, термическим факторам и агрессивным веществам, поэтому часто используется в нефтехимической и пищевой промышленности. --- Технические характеристики | Параметр | Значение | |---|---| | Рабочее давление | 40 МПа | | Материал | Нержавеющая сталь 08Х18Н10 | | Резьба присоединения | Накидная гайка с внутренней резьбой: G¼, G½, M12×1,5, M20×1,5 | Максимальный вес, кг 0,02 (G¼, M12×1,5) 0,07 (G½, M20×1,5) --- Техническая документация ТУ 4218-001-4719015564-2015 --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация ниппеля доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.
Фитинги резьбовые с накидной гайкой
Резьбовые фитинги предназначены для присоединения манометров или датчиков давления к системе, либо для соединения участков импульсных линий между собой. Наличие накидной гайки позволяет установить измерительный прибор в требуемом положении без использования дополнительных прокладок или перетягивания резьбы. --- Технические характеристики | Параметр | Значение | |---|---| | Рабочее давление | 40 МПа | | Материал | Нержавеющая сталь 08Х18Н10 | | Резьба присоединения к прибору | Накидная гайка с внутренней резьбой: G½ или M20×1,5 | | Резьба присоединения к процессу | Наружная: G½ или M20×1,5 | Максимальный вес, кг 0,18 (G½) 0,14 (M20×1,5) --- Техническая документация ТУ 4218-001-4719015564-2015 --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация резьбовых фитингов доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.
Латунный фланец для биметаллических термометров
Латунный фланец предназначен для установки биметаллических термометров БТ серии 211 осевого или радиального исполнения в системах вентиляции, охлаждения и кондиционирования. Наличие регулируемого фланца допускает монтаж термометра на трубах с любой стандартной толщиной изоляции. Фланец монтируется на поверхность системы плоской частью и закрепляется винтами. С помощью винта на фланце выполняется регулировка требуемой глубины погружения термометра в воздушном канале. --- Документы Описание --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация фланца доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.
Переходники из латуни с наружным штуцером для шланга
Переходники из латуни с наружным штуцером для шланга предназначены для крепления соединительных рукавов к пневматическому оборудованию либо к общей системе пневмомагистрали. Конструктивно переходник представляет собой фитинг, с одной стороны которого располагается наружный штуцер типа «ёлочка», а с другой — присоединительная часть c внутренней метрической резьбой. В ассортименте представлены два вида переходников, которые отличаются между собой диаметром сечения штуцера. Для удобства монтажа со стороны резьбового соединения находится шестигранник. С обратной стороны штуцер нужно вставить в шланг и закрепить стяжным хомутом для устойчивой фиксации. --- Технические характеристики | Параметр | Значение | |---|---| | Рабочее давление | 2,5 МПа | | Материал | Латунь | --- Техническая документация ТУ 4218-001-4719015564-2015 --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация переходников доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.

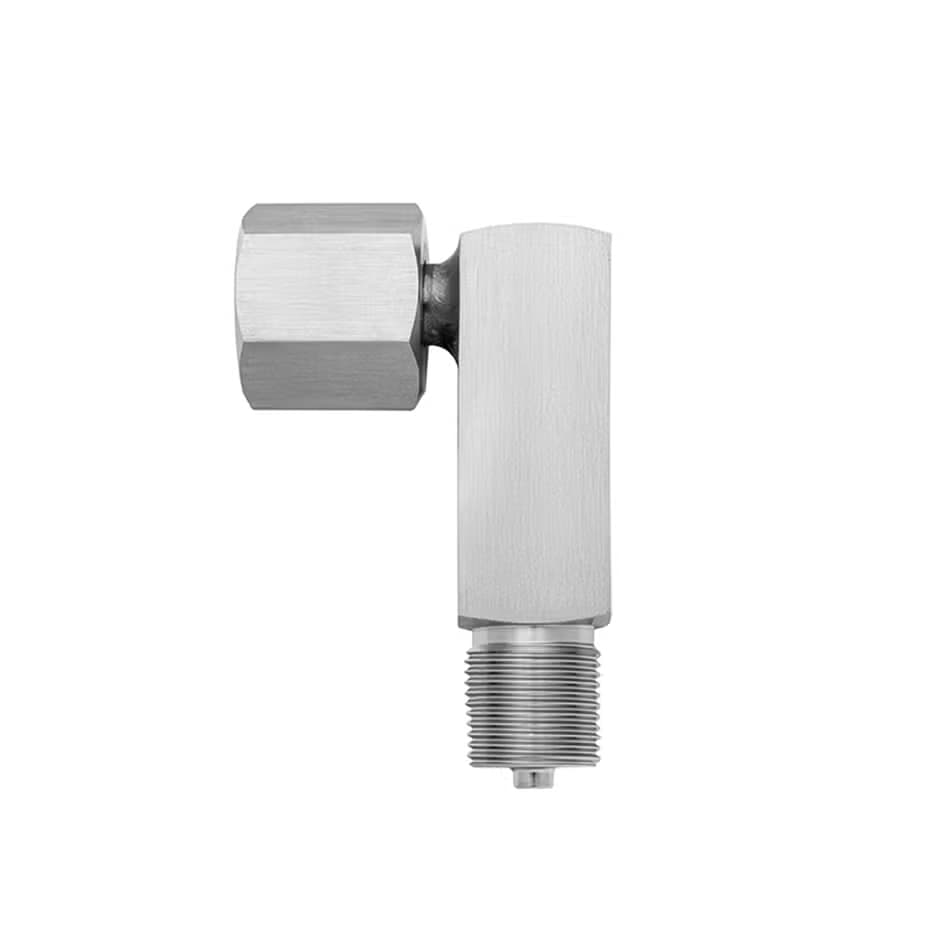

Угловые коннекторы
Угловые коннекторы предназначены для удобства монтажа, работы и считывания данных измерительных приборов (таких как манометры, датчики давления и т.д.) в системах с ограниченным пространством, позволяя изменить направление узла отбора. --- Технические характеристики | Параметр | Значение | |---|---| | Максимальное рабочее давление | 60 МПа | | Материал | Нержавеющая сталь 08Х18Н10 | | Максимальный вес | 0,37 кг | Резьба присоединения к прибору Внутренняя: G½, M20×1,5 или NPT½ Резьба присоединения к процессу Наружная: G½, M20×1,5 или NPT½ --- Техническая документация ТУ 4218-001-4719015564-2015 --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация угловых коннекторов доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.

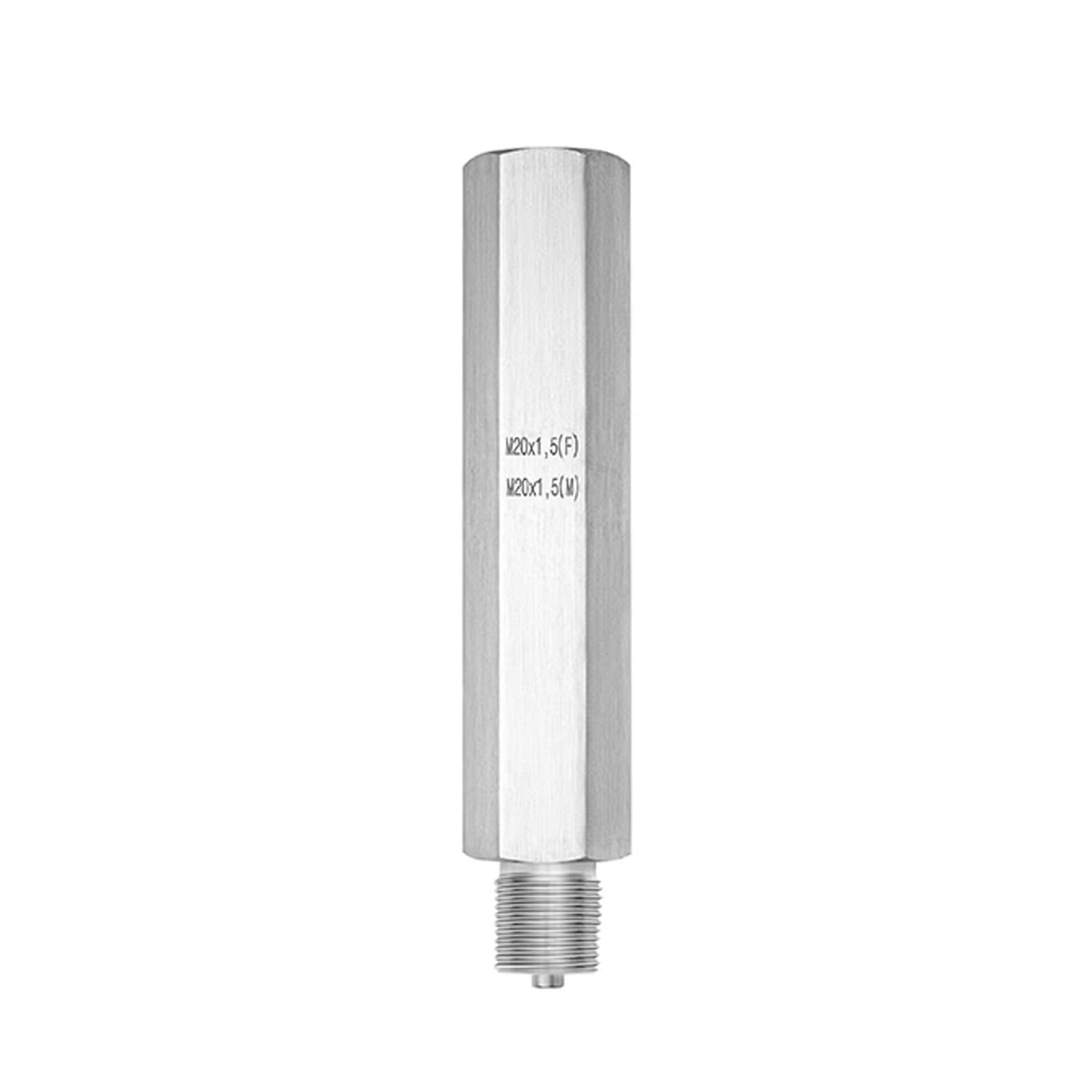

Переходники-удлинители
Переходники-удлинители предназначены для облегчения монтажа и технического обслуживания измерительных приборов (манометров, датчиков давления и иных аналогичных устройств) в условиях ограниченного рабочего пространства. --- Технические характеристики | Параметр | Значение | |---|---| | Максимальное рабочее давление | 60 МПа | | Материал | Нержавеющая сталь 08Х18Н10 | | Максимальный вес | 0,62 кг | Резьба присоединения к прибору Внутренняя: G½ или M20×1,5 Резьба присоединения к процессу Наружная: G½ или M20×1,5 --- Техническая документация ТУ 4218-001-4719015564-2015 --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация переходников-удлинителей доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.
Переходники для манометра ТМД-1
Комплект переходников для подключения ВБ является дополнительным элементом, который позволяет объединить дифференциальный манометр ТМД-1 со стандартным вентильным блоком. Переходники изготовлены из нержавеющей стали, что позволяет применять их в условиях использования дифманометра в среде агрессивных жидкостей или газов. --- Технические характеристики | Параметр | Значение | |---|---| | Рабочее давление | 60 МПа | | Материал | Нержавеющая сталь 08Х18Н10 | Вес комплекта \ переходников, кг 0,22 (G¼-G½) 0,29 (G½-G½) \ — 2 шт. --- Техническая документация ТУ 4218-001-4719015564-2015 --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация переходников доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.
Быстрозажимной патрон
Быстрозажимной патрон (БЗП) предназначен для быстрого монтажа и демонтажа измерительных приборов (датчики давления, манометры и т.д.) в процессе их поверки на поверочных стендах в метрологических лабораториях. Также устройство может быть использовано при опрессовке различных устройств и магистралей в неагрессивных к каучуку средах. Не требует применения гаечных ключей. Область применения — метрологические лаборатории, поверка средств измерения (СИ). --- Технические характеристики | Параметр | Значение | |---|---| | Максимальное рабочее давление | 40 МПа | | Максимальная рабочая температура | 80 °C | | Материал патрона | Нержавеющая сталь 08Х18Н10 | | Материал уплотнительного кольца | Бутадиен-нитрильный каучук (NBR) | Резьба присоединения Наружная: M20×1,5 Внутренняя: M20×1,5, M12×1,5, G½ или G¼ \ \ — под заказ другие резьбы Максимальный вес, кг 0,16 (внутр. M12×1,5; G¼) 0,36 (внутр. M20×1,5; G½) --- Техническая документация ТУ 4218-001-4719015564-2015 --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация быстрозажимного патрона доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.

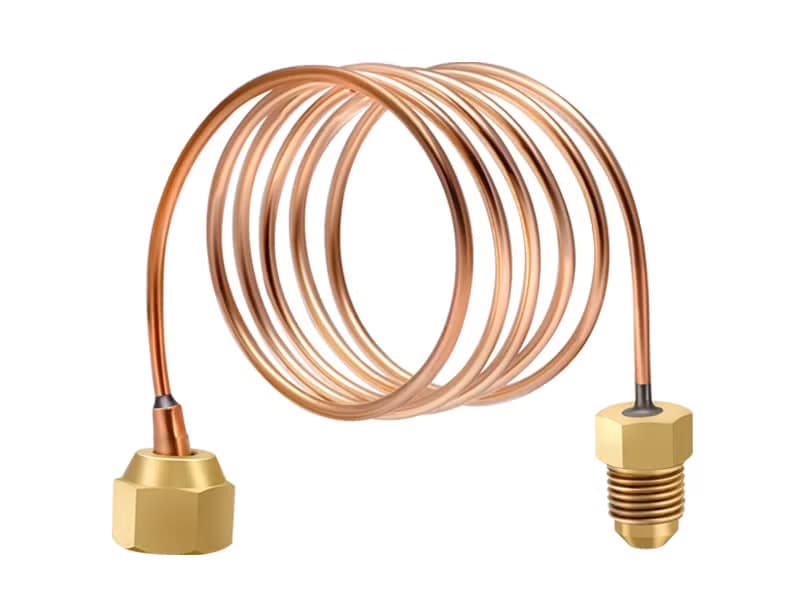

Капиллярная трубка для РД-2Р, РД-2Р модель 35, РДД-2Р, РДД-2Р для низких давлений
Капиллярная трубка используется для удалённого соединения и подключения реле давления РД-2Р и реле перепада давлений РДД-2Р к различным технологическим процессам. Капиллярная импульсная трубка изготавливается из медного сплава, благодаря чему её достаточно легко изгибать в нужном направлении как при монтаже, так и в процессе эксплуатации. Герметичность резьбовых соединений (внутреннего и внешнего) между реле и капиллярной трубкой обеспечивается накидными гайками под развальцовку. В процессе монтажа реле давления на приборную панель или кронштейн развальцованная капиллярная трубка присоединяется к штуцеру реле с помощью накидной гайки. --- Технические характеристики | Параметр | Значение | |---|---| | Максимальное давление | 3,5 МПа | | Диапазон рабочих температур | −10…+110 °C | | Длина | 1 / 1,5 / 2 / 3 м | | Материал гайки и штуцера | Латунь | | Материал трубки | Медный сплав | Резьба присоединения к прибору Внутренняя: G¼ или G½ Наружная: G¼ Внутренняя (накидная гайка): G¼ Резьба присоединения к процессу Наружная: G¼, G½ или M20×1,5 --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация капиллярной трубки доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.

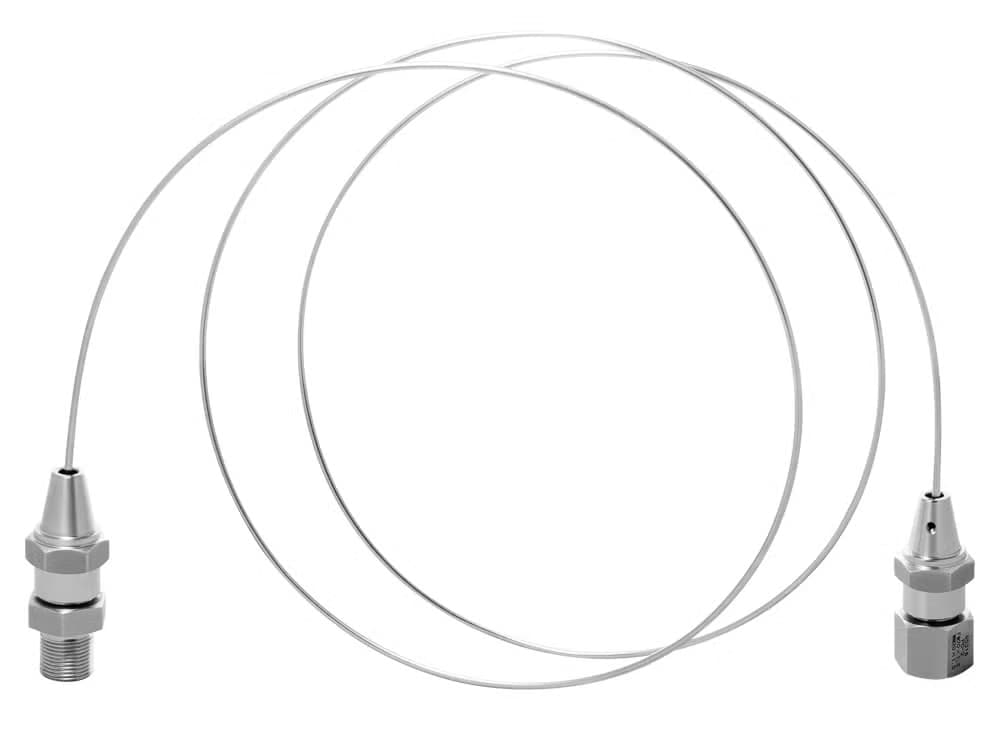

Рукава соединительные для РМ
Рукава соединительные являются вспомогательным гибким соединительным элементом для монтажа прибора измерения давления (манометры, датчики давления) и мембранного разделителя РМ, если прибор измерения давления и разделитель находятся на удалении друг от друга. Соединительные рукава могут использоваться в том случае, если температура измеряемой среды выходит за пределы рабочего диапазона температуры измерительного прибора. В этом случае рабочая среда охлаждается путём прохождения через соединительный рукав до точки входа в измерительный прибор. --- Технические характеристики | Параметр | Значение | |---|---| | Максимальное давление | 10 МПа \ | | Диапазон рабочих температур | −50…+200 °C | | Резьба присоединения к прибору | Внутренняя: M20×1,5 | | Резьба присоединения к РМ | Наружная: M20×1,5 | | Длина | 2 / 3 / 4 / 5 м | | Материал рукава и штуцеров | Нержавеющая сталь 08Х18Н10 | \ — при объединении разделителя со средством измерений через рукав максимальное давление не должно превышать 10 МПа. --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация соединительных рукавов доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.

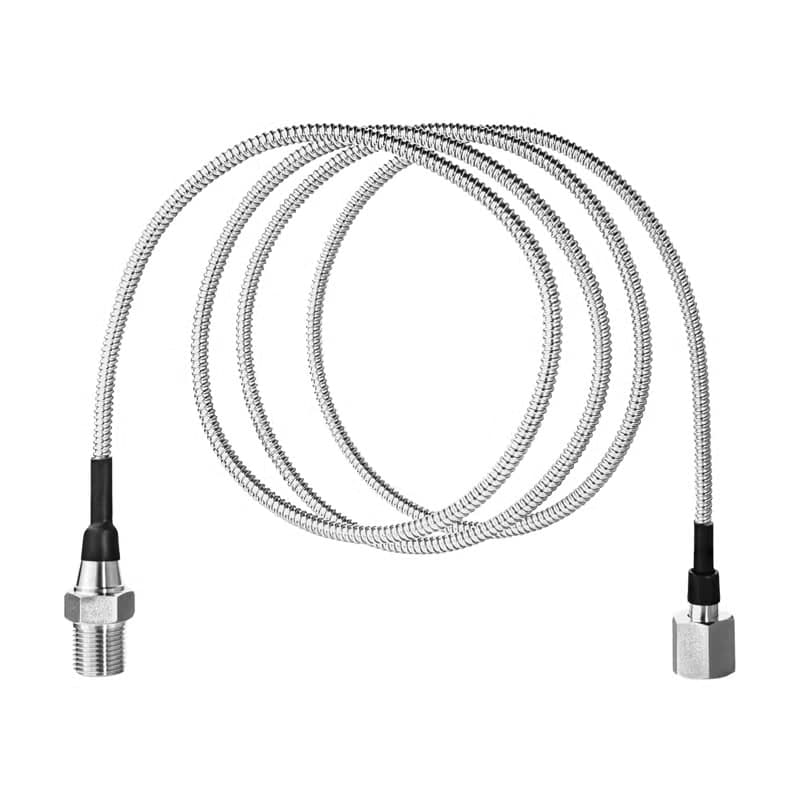

Рукава соединительные для ТМД
Рукава соединительные РС являются вспомогательным гибким соединительным элементом, который используется для подключения прибора к процессу. Они обеспечивают передачу давления измеряемой среды к чувствительному элементу манометра и позволяют производить измерения разности давлений между двумя точками. --- Технические характеристики | Параметр | Значение | |---|---| | Максимальное давление | 40 МПа | | Диапазон рабочих температур | −60…+200 °C | | Резьба присоединения к прибору | Внутренняя с накидной гайкой: G½, M20×1,5 или M12×1,5 | | Резьба присоединения к процессу | Наружная: G½, M20×1,5 или M12×1,5 | | Длина | 1 / 2 / 3 / 4 / 5 м | | Материал рукава и штуцеров | Нержавеющая сталь 08Х18Н10 | --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация соединительных рукавов доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.
Отводы-охладители
Отводы-охладители являются вспомогательной арматурой, предназначенной для снижения температуры жидкой рабочей среды с целью обеспечения устойчивой и корректной работы измерительных приборов на трубопроводных и промышленных магистралях. В случае измерения давления среды с температурой, превышающей допустимую рабочую, перед прибором рекомендуется устанавливать отвод-охладитель. Конструктивно отводы-охладители подразделяются на типы: петлевые (ОС200); радиаторные (ОС70, ОС100). Отвод тепла измеряемой жидкости осуществляется посредством теплообмена с окружающей средой. У охладителя радиаторного типа отвод тепла осуществляется через внешние стороны пластин, а у охладителя петлевого типа — через петли. Отводы-охладители из нержавеющей стали широко применяются в пищевой, химической и нефтехимической промышленности, теплотехнических системах. --- Технические характеристики | Параметр | Значение | |---|---| | Рабочее давление | 40 МПа | | Резьба присоединения | M20×1,5 или G½ | | Исполнение (резьба) | Наружная / внутренняя | | Материал | Нержавеющая сталь 08Х18Н10 | Максимальная рабочая температура на входе охладителя, °C | Модель | Температура | |---|---| | OC70-OX50 | 260 | | OC100-OX28 | 280 | | OC100-OX50 | 350 | | ОС200-ОХ50 | 300 | Вес, кг | Модель | Вес | |---|---| | OC70-OX50 | 0,38 | | OC100-OX28 | 0,35 | | OC100-OX50 | 0,89 | | ОС200-ОХ50 | 0,51 | --- Техническая документация ТУ 4218-001-4719015564-2015 --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация отводов-охладителей доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.
Демпфирующее устройство ДУ с регулировочной иглой
Демпфирующее устройство в комплекте с манометром или датчиком давления применяется для измерения давления в средах с повышенной пульсацией и при возможных гидравлических ударах. Демпфер позволяет снизить уровень пульсации среды и обеспечивает защиту чувствительного элемента прибора. Область применения демпфирующих устройств — системы теплоснабжения, водоснабжения, котлоагрегаты, газовое, энерготехнологическое и другое промышленное оборудование. --- Технические характеристики | Параметр | Значение | |---|---| | Рабочее давление | 40 МПа | | Степень демпфирования | Регулируемая | | Резьба присоединения | G½ или M20×1,5 | | Исполнение (резьба) | Наружная / внутренняя | | Максимальный вес | 0,2 кг | Максимальная рабочая температура | Материал | Температура | |---|---| | Латунь | 100 °C | | Нержавеющая сталь | 120 °C | Материал иглы и демпфера Латунь Нержавеющая сталь 08Х17Н13М2Т Материал сальника | Материал корпуса | Сальник | |---|---| | Латунь | Резина МБС | | Нержавеющая сталь | Фторкаучук (Витон) | --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация демпфирующего устройства доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.
Гильзы из нержавеющей стали
Гильзы из нержавеющей стали для БТ серии 211, 220, ТТ-В предназначены для защиты средств измерений от воздействия агрессивных измеряемых сред и высоких давлений. При заказе необходимо указать тип и серию БТ, наружную / внутреннюю резьбу гильзы и длину её погружной части (L). --- Технические характеристики | Параметр | Значение | |---|---| | Рабочее давление | 25 МПа | | Материал | Нержавеющая сталь 08Х18Н10 | Диаметр гильзы, мм | Тип термометра | Диаметр | |---|---| | БТ серия 211, ТТ-В | 10 | | БТ серия 220 | 14 | Длина гильзы, мм | Тип термометра | Длина | |---|---| | БТ серия 211 \, 220 \\ | 46 / 64 / 100 / 150 / 200 / 250 / 300 | | ТТ-В | 30 / 40 / 50 / 64 / 100 / 150 | \ — возможно изготовление погружной части длиной до 1000 мм для осевых и радиальных БТ (с шагом 50 мм). \\ — возможно изготовление погружной части длиной до 1600 мм для радиальных и универсальных БТ и длиной до 1000 мм для осевых БТ (с шагом 50 мм). --- Техническая документация БТ-211, 220: НСРП.408721.003ТУ ТТ-В: НСРП.408721.003ТУ --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация гильз доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.
Цельноточеные гильзы на 60 МПа
Цельноточёные гильзы из нержавеющей стали являются важным дополнительным элементом термометра и устанавливаются на шток прибора. В первую очередь они предназначены для защиты средств измерения от воздействия агрессивных сред и высоких давлений. А также позволяют производить монтаж и замену приборов в процессе эксплуатации без отключения системы. Гильзы изготавливаются из цельного металлического прутка. Благодаря такой конструкции они могут выдерживать более высокие давления (до 60 МПа), чем обычные гильзы из нержавеющей стали. Поэтому их рекомендуется использовать в сферах химической и нефтехимической промышленности. При заказе гильз необходимо указать тип и серию термометра, наружную резьбу и длину погружной части гильзы (L). --- Технические характеристики | Параметр | Значение | |---|---| | Рабочее давление | 60 МПа | | Диаметр гильзы | 16 мм | | Длина гильзы \ | 46 / 64 / 100 / 150 / 200 / 250 / 300 мм | | Материал | Нержавеющая сталь 08Х18Н10 | \ — возможно изготовление погружной части длиной до 600 мм (с шагом 50 мм). --- Техническая документация НСРП.408721.003ТУ --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация цельноточёных гильз доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.
Гильзы для РТ
Гильзы из нержавеющей стали применяются для защиты измерительного элемента реле температуры РТ от воздействия агрессивных сред и высоких давлений. Обеспечивают удобство монтажа термобаллона реле в системе. --- Технические характеристики | Параметр | Значение | |---|---| | Рабочее давление | 25 МПа | | Диаметр гильзы | 15 мм | | Материал гильзы | Нержавеющая сталь 08Х18Н10 | | Материал заглушки | Латунь | | Материал шайбы | Нержавеющая сталь 08Х18Н10 | | Материал прокладки | Бутадиен-нитрильный каучук (NBR) | --- Техническая документация НСРП.405251.001ТУ --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация гильзы доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.
Резьбовые заглушки
Резьбовые заглушки предназначены для перекрытия резьбовых соединений гидравлических или пневматических систем при демонтаже измерительных приборов или другого оборудования. --- Технические характеристики | Параметр | Значение | |---|---| | Материал | Углеродистая сталь 10 или нержавеющая сталь 08Х18Н10 | | Резьба присоединения | Наружная: G½ или M20×1,5 | --- Техническая документация ТУ 4218-001-4719015564-2015 --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация заглушек доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.

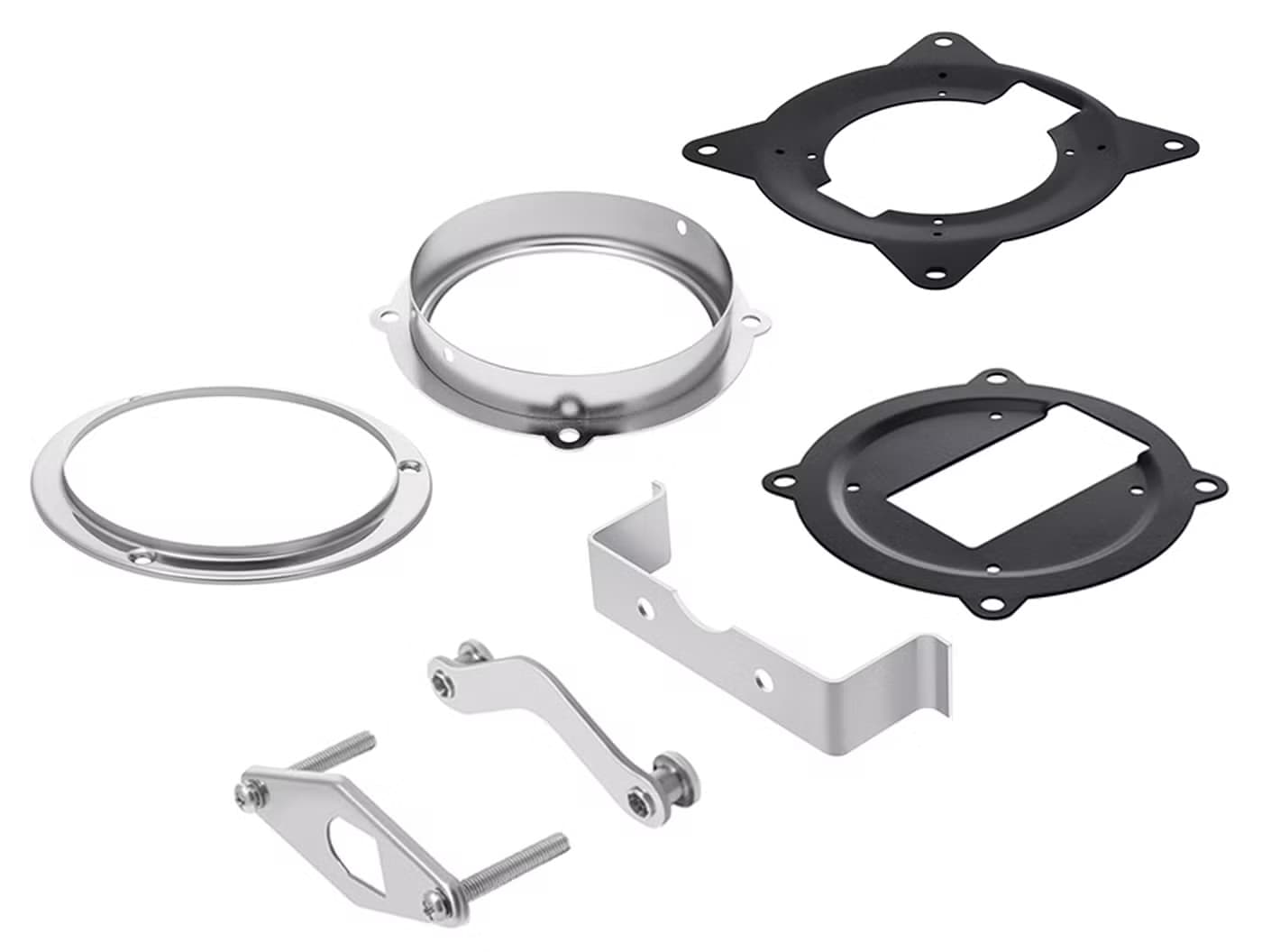

Фланцы и скобы для манометров
Фланцы и скобы предназначены для монтажа манометров в щитах, на панелях, стенах и прочих поверхностях. Фланцы и скобы для различных серий манометров для ТМ (ТВ, ТМВ) 10 серии для ТМ (ТМВ) 11 серии для ТМ (ТВ, ТМВ) 20 серии для ТМ (ТВ, ТМВ) 21 серии --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация фланцев и скоб доступна для заказа.
Уплотнительные кольца для манометров
Уплотнительные кольца предназначены для уплотнения соединения средства измерений с дополнительным оборудованием или отборным устройством. --- Технические характеристики | Параметр | Значение | |---|---| | Рабочее давление | До 160 МПа | | Материал | Медь М1М | Исполнение Тип 1 — фигурное кольцо Тип 2 — плоское кольцо --- Техническая документация ТУ 4218-001-4719015564-2015 --- Документы Описание --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация уплотнительных колец доступна для заказа.

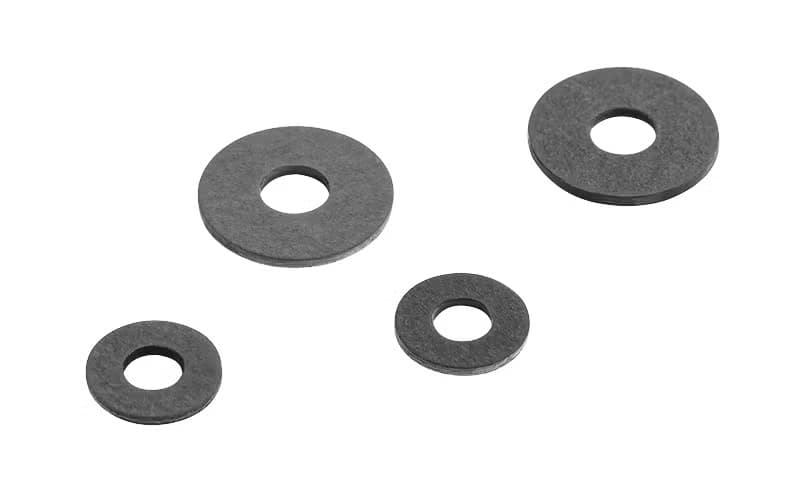

Фторопластовые и паронитовые прокладки для манометров
Прокладки применяются для уплотнения соединения средства измерений с дополнительным оборудованием или отборным устройством. --- Технические характеристики | Тип прокладки | Рабочее давление | |---|---| | Фторопластовая | 16 МПа | | Паронитовая | 4 МПа | | Параметр | Значение | |---|---| | Максимальная рабочая температура | 150 °C | Материал | Тип прокладки | Материал | |---|---| | Фторопластовая | Фторопласт Ф4 | | Паронитовая | Паронит ПОН-Б | --- Техническая документация ТУ 4218-001-4719015564-2015 --- Документы Описание --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация прокладок доступна для заказа.
Указатели предельных значений
Указатели предельных значений являются дополнительными элементами манометров и термометров. Они используются в качестве визуального индикатора проверки допустимых предельных значений давления и температуры. Указатели монтируются с помощью винта на приборы в соответствии с заданной предельной отметкой шкалы. Широкий ассортимент указателей предельных значений позволяет использовать их практически на всех выпускаемых типах манометров, биметаллических термометров и термоманометров. Таблица совместимости манометров и термометров со всеми вариациями указателей приведена в технической документации. --- Технические характеристики | Параметр | Значение | |---|---| | Максимальная рабочая температура | 200 °C (нержавеющая сталь) / 80 °C (ПЭТГ пластик) \ | | Материал | Нержавеющая сталь 12Х15Г9НД / ПЭТГ пластик \ | \* — для УПЗ-6 --- Документы Описание --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация указателей доступна для заказа.
Контрольная стрелка (ябедник) для манометров ТМ
Предназначена для фиксации максимального давления в системе без непосредственного наблюдения со стороны оператора. Представляет собой конструкцию в виде красной стрелки с выступом, в который упирается показывающая стрелка манометра, фиксируя значение максимального давления в системе. Контрольная стрелка может быть установлена на приборы 20 и 21 серии, диаметром 100 и 150 мм, с диапазоном давления от 0,25 МПа. --- Технические характеристики | Параметр | Значение | |---|---| | Возможность установки | Для ТМ-520, -521, -620, -621 | | Максимальная температура измеряемой среды | 150 °C | | Регулировка | Ключом (в комплекте) | | Стекло | Органическое | | Стрелка | Алюминий | --- Документы Описание --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация контрольной стрелки доступна для заказа.

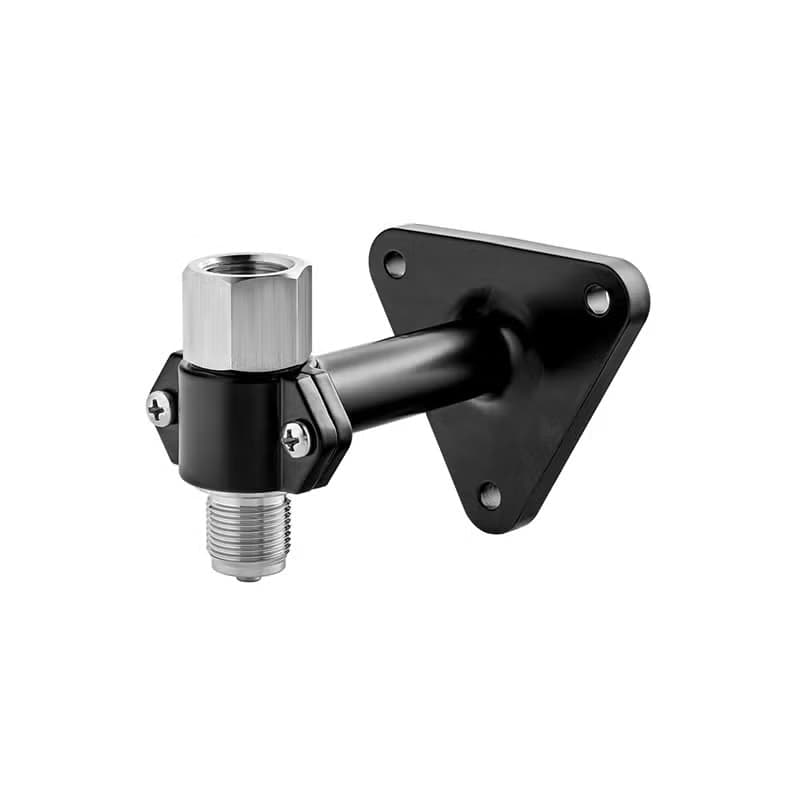

Кронштейн для крепления к стене с переходником
Кронштейны предназначены для крепления средств измерений к стене или любой другой плоской поверхности. Конструктивно кронштейн состоит из самого держателя и специального переходника для манометра. Держатель представляет собой состоящий из двух частей хомут, соединяемый двумя винтами. С помощью разъёмного хомута на монтажном кронштейне легко могут быть размещены измерительные приборы с присоединёнными к ним импульсными трубками, разделителями сред или капиллярами. --- Технические характеристики | Параметр | Значение | |---|---| | Вынос прибора от стены | 100 мм | | Максимальный диаметр прибора для установки | 160 мм | | Материал держателя | Алюминий, порошковое покрытие (цвет чёрный) | | Материал переходника | Нержавеющая сталь 08Х18Н10 | | Резьба переходника | M20×1,5, G½, NPT½ | --- Техническая документация ТУ 4218-001-4719015564-2015 --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация кронштейна доступна для заказа.

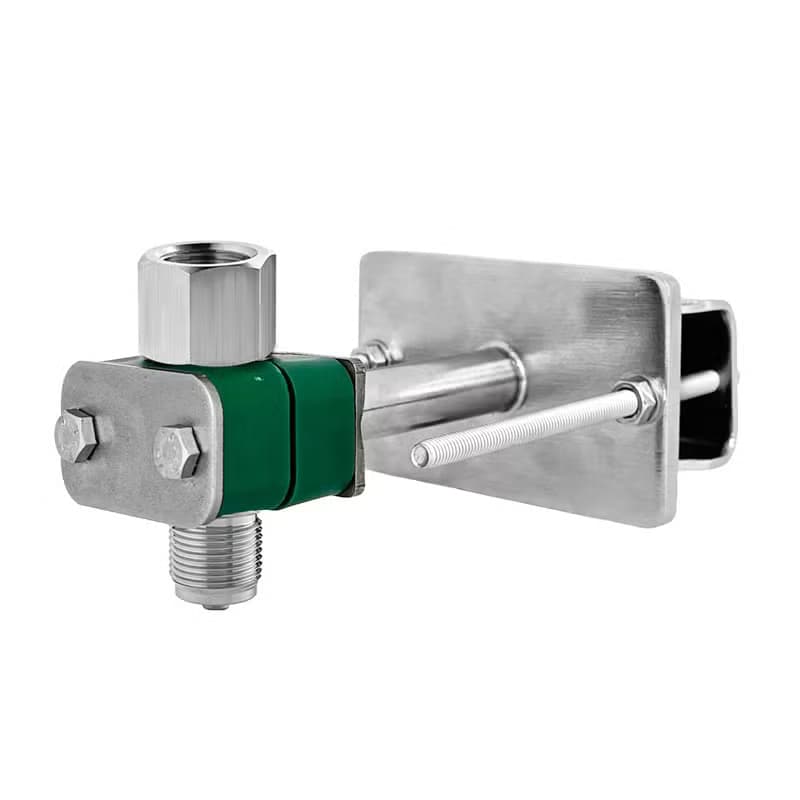

Кронштейн для крепления к трубе с переходником
Кронштейн предназначен для крепления средств измерений к трубе диаметром до 80 мм. --- Технические характеристики | Параметр | Значение | |---|---| | Вынос прибора от трубы | 100 мм | | Максимальный диаметр прибора для установки | 160 мм | | Материал держателя | Нержавеющая сталь 08Х18Н10, полипропилен | | Материал переходника | Нержавеющая сталь 08Х18Н10 | | Максимальная температура измеряемой среды | 120 °C | | Диаметр трубы для крепления | 20–80 мм | | Резьба присоединения | M20×1,5, G½, NPT½ | --- Техническая документация ТУ 4218-001-4719015564-2015 --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация кронштейна доступна для заказа.

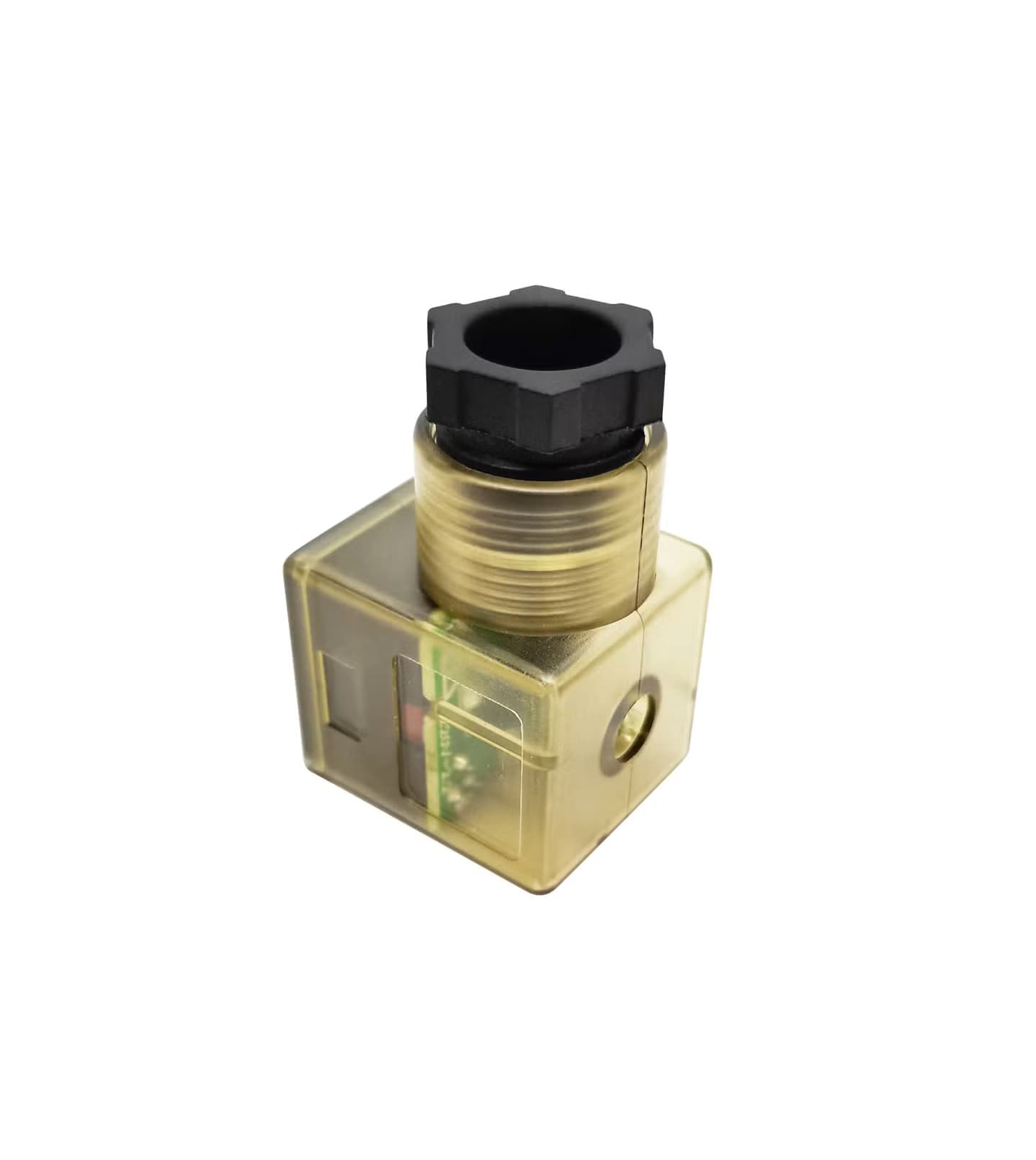

Энергосберегающий коннектор для клапана СК
Энергосберегающие коннекторы применяются для увеличения срока службы катушки соленоидного клапана и позволяют снизить температуру её нагрева до 40–45 °C. Такие коннекторы снижают мощность катушки во время удержания сердечника клапана, но не ограничивают её в моменты открытия / закрытия. --- Возможность установки коннектора | Тип / исполнение | DN 08 | DN 15 | DN 20 | DN 25 | DN 32 | DN 40 | DN 50 | |---|---|---|---|---|---|---|---| | СК н/з | + | + | + | + | + | + | + | | СК н/о | — | + | + | + | — | — | — | | СК-ВД н/з | — | + | + | + | + | + | + | | СК-ВД н/о | — | + | + | + | + | + | + | | СК-ВТ н/з | — | + | + | + | + | + | + | | СК-ВТ н/о | — | + | + | + | + | + | + | --- Электрические характеристики | Параметр | Значение | |---|---| | Номинальное напряжение | ~220 В, −24 В | --- Документы Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация коннектора доступна для заказа.
Блоки питания HDR
Блоки питания HDR предназначены для питания датчиков давления и цифровых манометров стабилизированным напряжением 24 В постоянного тока. Блоки питания широко применяются во всех отраслях промышленности — везде, где требуется обеспечить электропитание широкого спектра устройств, в том числе датчиков давления, температуры, цифровых манометров и т.д. Основные функции преобразование переменного / постоянного напряжения в постоянное стабилизированное напряжение; один гальванически изолированный канал питания; стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения; защита от перенапряжения и импульсных помех на входе; защита от перегрузки, короткого замыкания и перегрева; индикация наличия напряжения на выходе. --- Электрические характеристики | Параметр | Значение | |---|---| | Входное напряжение | 85…264 В переменного тока (47…63 Гц) / 120…370 В постоянного тока | | Выходное напряжение | 24 В постоянного тока (с возможностью корректировки в пределах 22…28 В) | | Коэффициент полезного действия | 86–91% в зависимости от выходной мощности | Максимальный ток нагрузки | Модель блока питания | Мощность, Вт | Макс. ток нагрузки, А | |---|---|---| | HDR-15-24 | 15,2 | 0,63 | | HDR-30-24 | 36 | 1,5 | | HDR-60-24 | 60 | 2,5 | | HDR-100-24 | 92 | 3,83 | | HDR-150-24 | 150 | 6,25 | --- Материалы и конструкция | Параметр | Значение | |---|---| | Корпус | Пластик, IP20 | --- Температурные диапазоны | Среда | Температура | |---|---| | Окружающая | −30…+70 °C | --- Монтаж На DIN-рейку (TS-35/7,5 либо 15). --- Документы Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация блоков питания доступна для заказа.

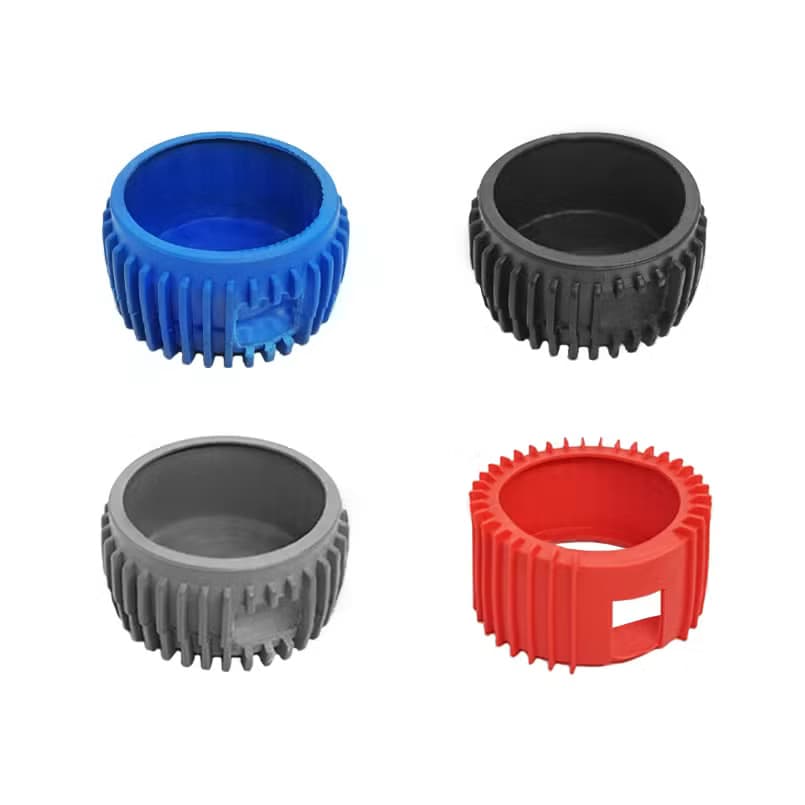

Защитные кожухи для манометров
Защитные кожухи являются дополнительными элементами, которые предназначены для защиты от воды, пыли, грязи, масел и бензина общетехнических стандартных и сварочных манометров ТМ, а также цифровых манометров ЦМ. Изготовлены из масло-бензо-стойкой силиконовой резины, поэтому могут использоваться для работы в сложных условиях. Кожухи подходят как для манометров ЦМ с питанием от батареек, так и для моделей ЦМ со встроенным кабелем для электропитания от источника постоянного тока с номинальным напряжением 24 В. --- Технические характеристики | Параметр | Значение | |---|---| | Материал | Силиконовая резина | Вес защитного кожуха, кг | Кожух для прибора | Вес | |---|---| | Для ТМ-210 | 0,02 | | Для ТМ-310 | 0,03 | | Для ЦМ-321 | 0,05 | | Для ЦМ-521 | 0,11 | --- Документы Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация защитных кожухов доступна для заказа.
Петлевая трубка, угловая
Петлевые трубки из углеродистой стали предназначены для защиты измерительных приборов от пульсации измеряемой среды и перегрева Отборные устройства давления (петлевые трубки) предназначены для охлаждения измеряемой среды, поступающей в рабочие полости манометров, а также для их присоединения к технологическим сетям с измеряемой средой с условным рабочим давлением среды до 25 МПа и максимальной температурой до 300 °С. Отборные устройства давления могут иметь как прямое, так и угловое исполнение в зависимости от места монтажа манометра. Технические характеристики Наименование Параметр Артикул ТМУ-G1/2F-G1/2M Температура 300°С Давление 25 МПа Материал Углеродистая сталь Толщина стенки, мм 2 Тип резьбы Наружная/внутренняя
