Кран трёхходовой с фторопластовой прокладкой и натяжной гайкой
Трёхходовой латунный кран с натяжной гайкой предназначен для подключения манометров и других средств измерения (СИ) давления к системе. Запорное устройство перед манометром обеспечивает удобство и надёжность при эксплуатации прибора. Конструкция крана позволяет перенаправлять потоки рабочей среды, отключать и заменять СИ или сбрасывать давление при необходимости. Кран является более надёжным решением по сравнению с обычными типами устройств, при использовании которых нельзя регулировать удельное давление между корпусом и пробкой. Конструкция с использованием фторопластовой прокладки позволяет применять кран при температуре рабочей среды до 150 °C. Кроме того, она снижает усилие, которое необходимо прикладывать для поворота ручки, что является проблемой при эксплуатации старых моделей арматуры. Трёхходовой кран для манометра (датчика давления или другого СИ) изготовлен из латуни и рассчитан на работу с газами и жидкостями, неагрессивными к медным сплавам. Область применения трубопроводные системы газоснабжения; системы водоснабжения; системы отопления. --- Технические характеристики | Параметр | Значение | |---|---| | Рабочее давление | 2,5 МПа | | Максимальное давление | 6 МПа | | Максимальная рабочая температура | 150 °C | | Резьба присоединения | G¼ / G½ / M12×1,5 / M20×1,5 | | Материал корпуса | Латунь | | Материал седла | Фторопласт | | Максимальный вес | 0,20 кг | Исполнение (резьба) Внутренняя / наружная Внутренняя / внутренняя --- Техническая документация ГОСТ 21345-2005 --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация крана доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.
Кран трехходовой G1/2F-G1/2F
ЭКОМЕРА G1/2F-G1/2F - трёхходовой кран из латуни для неагрессивных жидкостей Технические характеристики Наименование Значение Артикул КТХ-GF-GF Рабочее давление, МПа 2,5 Максимальное давление, МПа 4 Максимальная рабочая температура 120°С Резьба присоединения G1/2F-G1/2F Исполнение (резьба) внутренняя/внутренняя Диаметр подключения, дюйм 1/2" Материал Латунь Материал седла Фторопласт Максимальный вес, кг 0,2 Техническая документация ГОСТ 21345-2005
Кран трехходовой G1/2F-G1/2M
ЭКОМЕРА G1/2F-G1/2M - трёхходовой кран из латуни для неагрессивных жидкостей Технические характеристики Наименование Значение Артикул ТХ-GF-GF Рабочее давление, МПа 2,5 Максимальное давление, МПа 4 Максимальная рабочая температура 120°С Резьба присоединения G1/2F-G1/2M Исполнение (резьба) внутренняя/внутренняя Диаметр подключения, дюйм 1/2 Материал Латунь Материал седла Фторопласт Максимальный вес, кг 0,2 Техническая документация ГОСТ 21345-2005
Кран трехходовой G1/2F-M20*1,5F
ЭКОМЕРА G1/2F-M201,5F - Трёхходовой кран из латуни для неагрессивных жидкостей Технические характеристики Наименование Значение Артикул КТХ-GF-MF Рабочее давление, МПа 2,5 Максимальное давление, МПа 4 Максимальная рабочая температура 120°С Резьба присоединения G1/2F-M201,5F Исполнение (резьба) внутренняя/наружняя Диаметр подключения, дюйм 1/2" Материал Латунь Материал седла Фторопласт Максимальный вес, кг 0,2 Техническая документация ГОСТ 21345-2005
Кран трехходовой M20*1,5F - M20*1,5F
M201,5F - M201,5F - трёхходовой кран из латуни для неагрессивных жидкостей Технические характеристики Наименование Значение Артикул КТХ-MF-MF Рабочее давление, МПа 2,5 Максимальное давление, МПа 4 Максимальная рабочая температура 120°С Резьба присоединения M201,5F - M201,5F Исполнение (резьба) внутренняя/внутренняя Диаметр подключения, дюйм 1/2" Материал Латунь Материал седла Фторопласт Максимальный вес, кг 0,2 Техническая документация ГОСТ 21345-2005

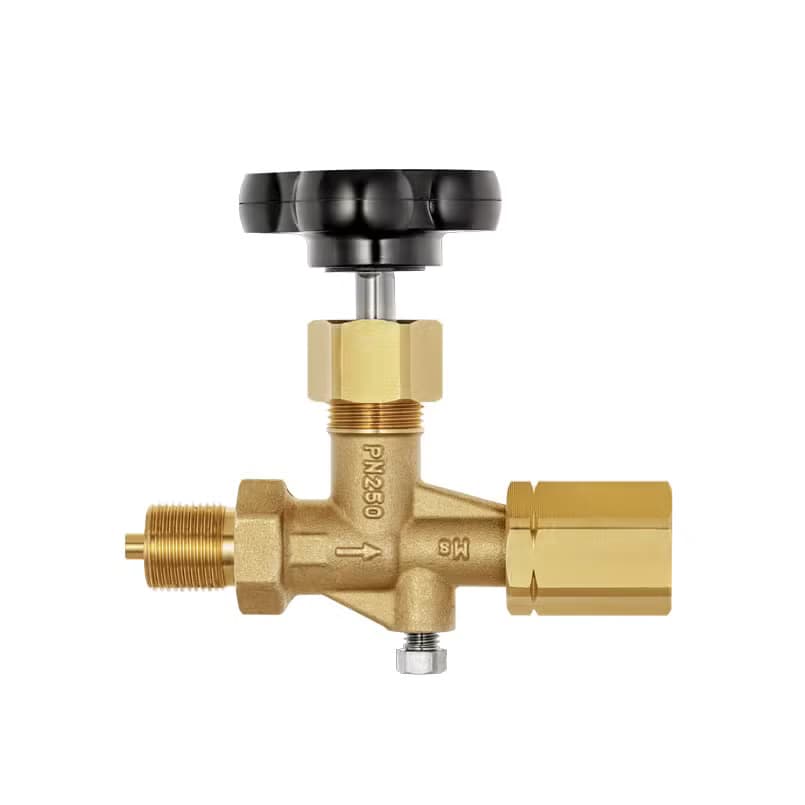

Игольчатый клапан из латуни
Игольчатый клапан — это запорное устройство, которое служит для перекрытия и перенаправления потоков рабочей среды. Устанавливается перед средством измерения (манометр или датчик давления) и служит для подключения его к системе. Поворотом ручки можно плавно регулировать открытие или закрытие клапана. Клапан оснащён винтом для сброса давления, который позволяет осуществлять демонтаж и замену СИ (средство измерения) без остановки линии. --- Технические характеристики | Параметр | Значение | |---|---| | Максимальное давление | 25 МПа | | Диапазон рабочих температур | −10…+150 °C | | Резьба присоединения | G½ или M20×1,5 | | Исполнение (резьба) | Внутренняя (накидная гайка) / наружная | | Материал корпуса | Латунь | | Материал сальника | Фторопласт | | Максимальный вес | 0,58 кг | --- Техническая документация НСРП.491741.012ТУ --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация клапана доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.

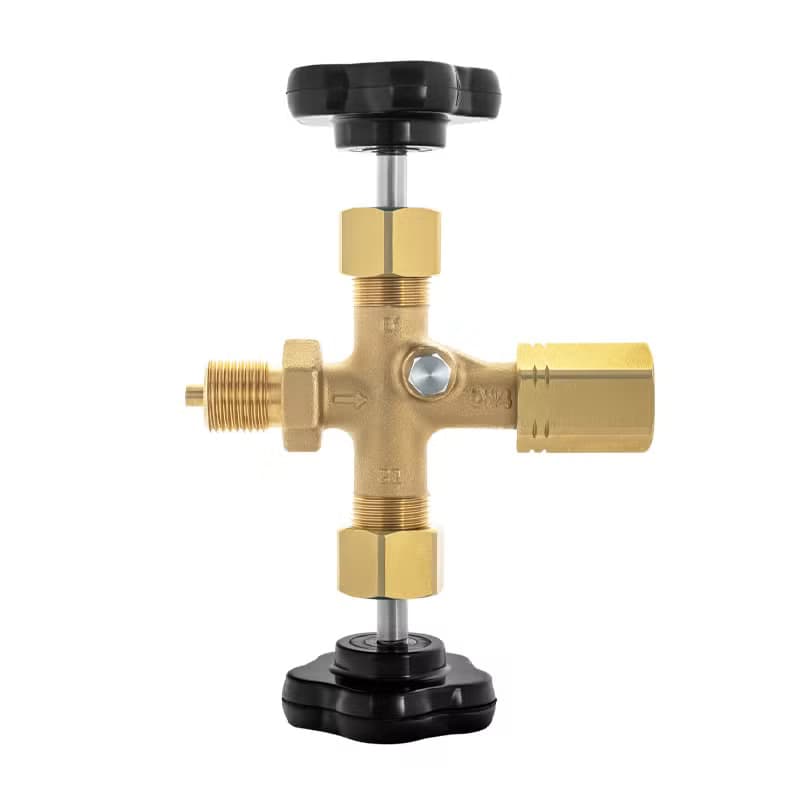

Двухвентильный игольчатый клапан из латуни с тестовым портом
Двухвентильный игольчатый клапан — это запорное устройство, которое применяется для перекрытия и перенаправления потоков рабочей среды. Клапан устанавливается перед манометром или другим СИ (средством измерения) и служит для подключения его к системе. Второй вентиль клапана перекрывает проход к винту сброса давления и дополнительному тестовому порту, который позволяет подключить контрольный манометр к системе без остановки технологической линии. --- Технические характеристики | Параметр | Значение | |---|---| | Максимальное давление | 25 МПа | | Диапазон рабочих температур | −10…+150 °C | | Резьба присоединения | G½ или M20×1,5 | | Исполнение (резьба) | Внутренняя (накидная гайка) / наружная | | Резьба тестового порта | Наружная M20×1,5 | | Материал корпуса | Латунь | | Материал сальника | Фторопласт | | Максимальный вес | 0,92 кг | --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация клапана доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.

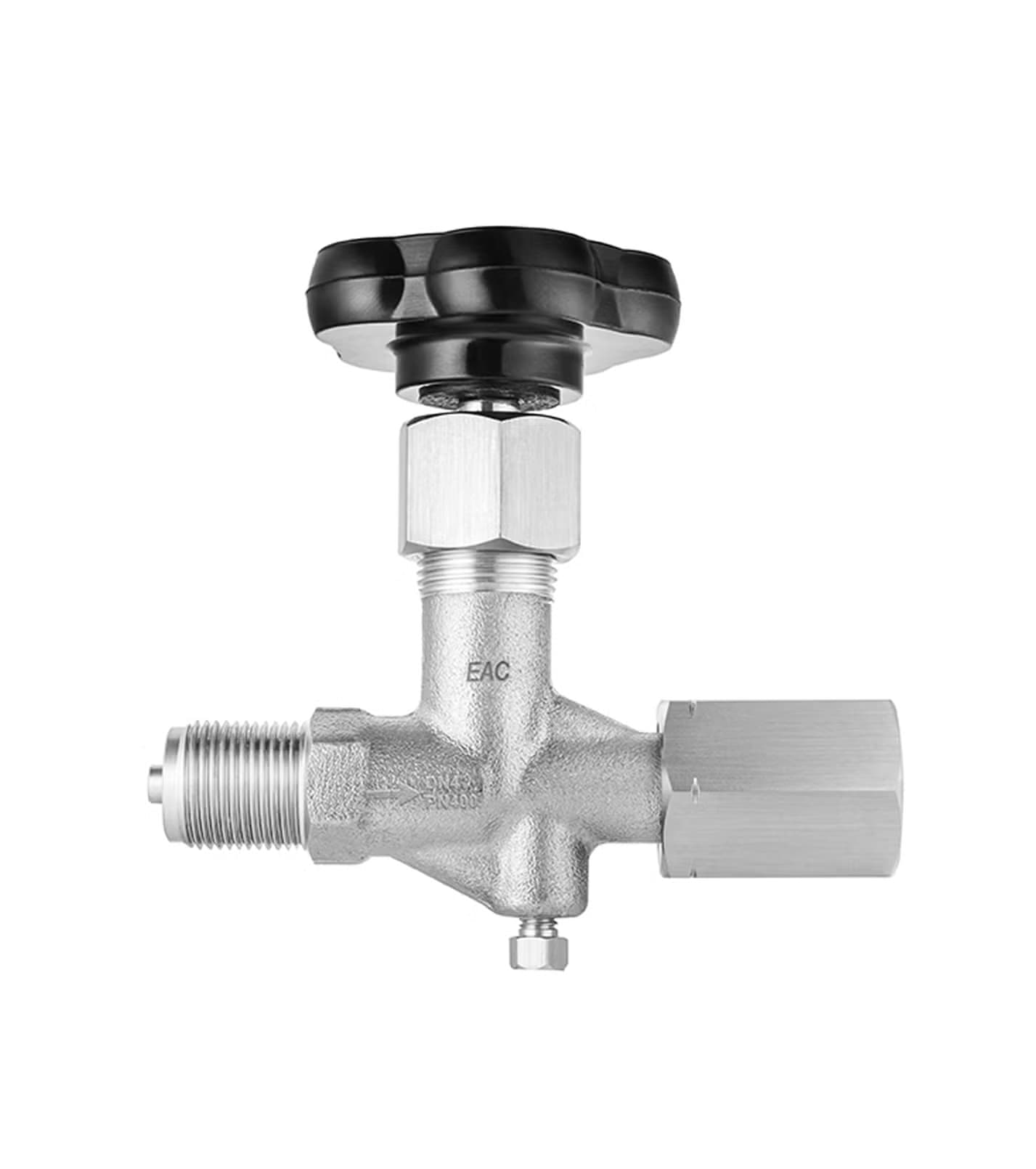

Игольчатый клапан из нержавеющей стали с тестовым портом
Игольчатый клапан — это запорное устройство, которое служит для перекрытия и перенаправления потоков рабочей среды. Устанавливается перед средством измерения (манометр или датчик давления) и служит для подключения его к системе. Поворотом ручки можно плавно регулировать открытие или закрытие клапана. Клапан оснащён винтом для сброса давления, который позволяет осуществлять демонтаж и замену СИ (средство измерения) без остановки линии. Тестовый порт с заглушкой позволяет осуществить подключение контрольного манометра к системе без остановки технологического процесса. --- Технические характеристики | Параметр | Значение | |---|---| | Максимальное давление | 40 МПа | | Диапазон рабочих температур | −40…+200 °C | | Резьба присоединения | G½ или M20×1,5 | | Исполнение (резьба) | Внутренняя (накидная гайка) / наружная | | Резьба тестового порта | Наружная M20×1,5 | | Материал корпуса | Нержавеющая сталь 08Х18Н10 | | Материал сальника | Фторопласт | | Максимальный вес | 0,71 кг | --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация клапана доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.
Одновентильный игольчатый клапан SS-V4 до 40 МПа
Одновентильный игольчатый клапан — это регулирующая запорная арматура, которая предназначена для плавного частичного или полного перекрытия потока рабочей среды с максимальным рабочим давлением до 40 МПа. Устройство позволяет осуществлять монтаж манометров, датчиков, а также других приборов КИПиА без остановки технологического процесса на различных трубопроводных и производственных линиях. При этом наличие винта для сброса давления в конструкции механизма обеспечивает надёжную защиту прибора при его замене. Фторопластовый сальник служит гарантией плотной фиксации штока и перекрытия проходного сечения канала в корпусе клапана. Материал изготовления игольчатого клапана для манометра, а также соответствующего золотника — нержавеющая сталь, поэтому устройство может использоваться при работе с агрессивными жидкими и газообразными средами. Запорный клапан из нержавеющей стали применяется в нефте- и газодобывающей, нефтеперерабатывающей и других сферах промышленности. --- Технические характеристики | Параметр | Значение | |---|---| | Рабочее давление | 40 МПа | | Диапазон рабочих температур | −40…+240 °C | | Резьба присоединения | G½, M20×1,5 или NPT½ | | Резьба дренажного клапана | M6×1 или M8×1,25 \ | | Материал корпуса | Нержавеющая сталь 08Х17Н13М2 | | Материал игольчатого золотника | Нержавеющая сталь 20Х17Н2 | | Материал сальника | Фторопласт | | Тип иглы | Плавающая | | Максимальный вес | 0,44 кг | \ — для SS-V4 с накидной гайкой Исполнение (резьба) Внутренняя / наружная Внутренняя / внутренняя Внутренняя (накидная гайка) / наружная --- Техническая документация ГОСТ 9697-87 --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация клапана доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.
Одновентильный игольчатый клапан SS-2V4 до 60 МПа
Одновентильный игольчатый клапан высокого давления — это запорное устройство, которое используется для частичного или полного отсечения потока рабочей среды с максимальным рабочим давлением 60 МПа. При наличии клапана возможно производить установку и замену средств измерения (манометров, датчиков, реле) без остановки работы системы и сброса давления на производственной магистрали. Винт для сброса остаточного давления в корпусе позволяет безопасно демонтировать прибор. Клапан изготовлен из коррозионностойкого материала — нержавеющей стали. Это позволяет использовать устройство при работе с агрессивными жидкими и газообразными средами. --- Технические характеристики | Параметр | Значение | |---|---| | Рабочее давление | 60 МПа | | Диапазон рабочих температур | −40…+240 °C | | Резьба присоединения | G½ или M20×1,5 | | Резьба дренажного клапана | M6×1 | | Материал корпуса | Нержавеющая сталь 08Х17Н13М2 | | Материал игольчатого золотника | Нержавеющая сталь 20Х17Н2 | | Материал сальника | Фторопласт | | Тип иглы | Плавающая | | Максимальный вес | 0,43 кг | Исполнение (резьба) Внутренняя / наружная Внутренняя / внутренняя --- Техническая документация ГОСТ 9697-87 --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация клапана доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.
Двухвентильный игольчатый клапан SS-2R до 40 МПа
Двухвентильный игольчатый клапан применяется в качестве запорного или регулирующего механизма для подключения измерительных приборов (датчиков давления, манометров и других средств измерений) к импульсным и технологическим линиям с давлением до 40 МПа. Устройство состоит из корпуса и двух управляющих вентилей с затвором игольчатого типа, выполненных из нержавеющей стали. Изолирующий вентиль перекрывает доступ рабочей среды к прибору. Дренажный вентиль, установленный ниже по потоку, обеспечивает дренаж остаточной среды и сброс давления в полости клапана, что необходимо в случае демонтажа прибора или его технического обслуживания без остановки процесса на производственной магистрали. Установленный двухвентильный клапан на магистрали отвечает требованиям техники безопасности при работе с агрессивными средами и сокращает потери рабочей среды. --- Технические характеристики | Параметр | Значение | |---|---| | Рабочее давление | 40 МПа | | Диапазон рабочих температур | −40…+240 °C | | Резьба присоединения | G½, M20×1,5 или NPT½ | | Резьба дренажного клапана | G¼ или NPT¼ | | Материал корпуса | Нержавеющая сталь 08Х17Н13М2 | | Материал игольчатого золотника | Нержавеющая сталь 20Х17Н2 | | Материал сальника | Фторопласт | | Тип иглы | Плавающая | | Максимальный вес | 1,10 кг | Исполнение (резьба) Внутренняя / наружная Внутренняя / внутренняя Внутренняя (накидная гайка) / наружная Наружная / наружная --- Техническая документация ГОСТ 9697-87 --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация клапана доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.

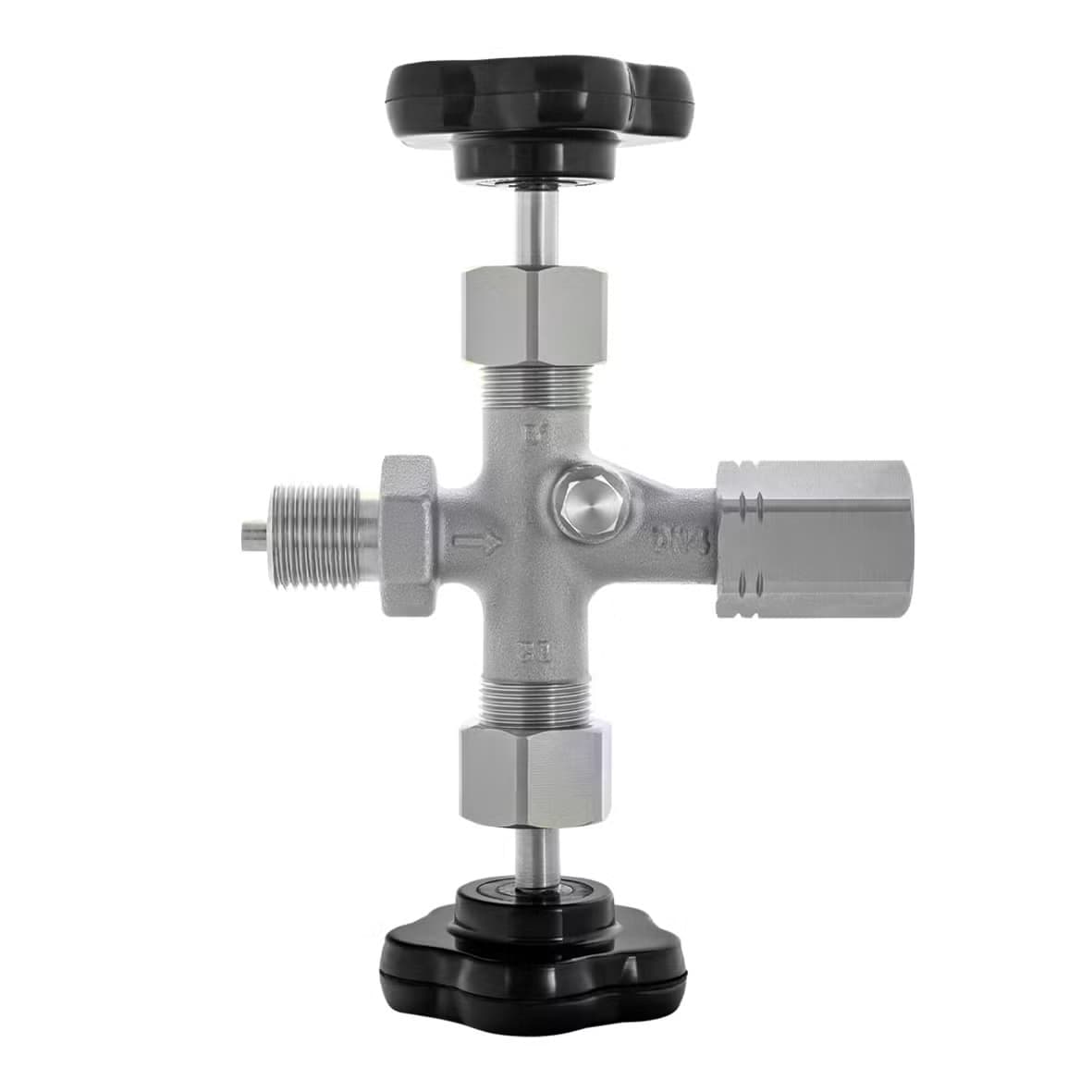

Двухвентильный игольчатый клапан КЗИТ с тестовым портом
Двухвентильный игольчатый клапан КЗИТ — запорное устройство, предназначенное для подключения манометра к магистрали с рабочей средой. Клапан позволяет сбрасывать давление и сливать рабочую среду при необходимости демонтажа средства измерения, а также подключать контрольный манометр с автономным клапаном включения без остановки технологической линии. --- Технические характеристики | Параметр | Значение | |---|---| | Максимальное давление | 60 МПа | | Диапазон рабочих температур | −40…+200 °C | | Резьба присоединения | G½ или M20×1,5 | | Исполнение (резьба) | Внутренняя (накидная гайка) / наружная | | Резьба тестового порта | Наружная M20×1,5 с заглушкой | | Материал корпуса | Нержавеющая сталь | | Материал уплотнения | Графит (опция — PTFE) | | Максимальный вес | 0,85 кг | --- Документы Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация клапана доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.

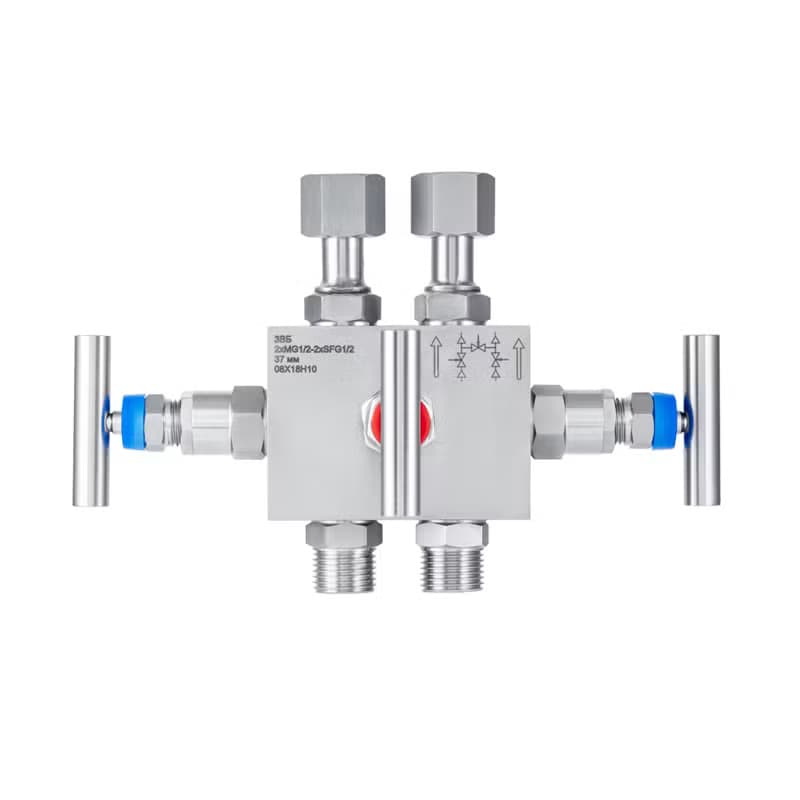

Трехвентильный блок 3ВБ
Трёхвентильный блок 3ВБ применяется в качестве запорного или регулирующего механизма для подключения приборов измерения дифференциального давления (дифманометров, датчиков разности давлений и т.д.) к импульсным и технологическим линиям. --- Технические характеристики | Параметр | Значение | |---|---| | Рабочее давление | 40 МПа | | Диапазон рабочих температур | −40…+240 °C | | Резьба присоединения к процессу \ | 2×G½ или 2×M20×1,5 | | Резьба присоединения к прибору \ | 2×G½ (накидная гайка) или 2×M20×1,5 (накидная гайка) | | Межосевое расстояние | 54 / 37 мм | | Материал корпуса | Нержавеющая сталь 08Х18Н10 | | Материал игольчатого золотника | Нержавеющая сталь 20Х17Н2 | | Материал уплотнений | Фторопласт | | Максимальный вес | 1,91 кг | \* — под заказ другие резьбы --- Техническая документация НСРП.406123.006ТУ --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация блока доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.

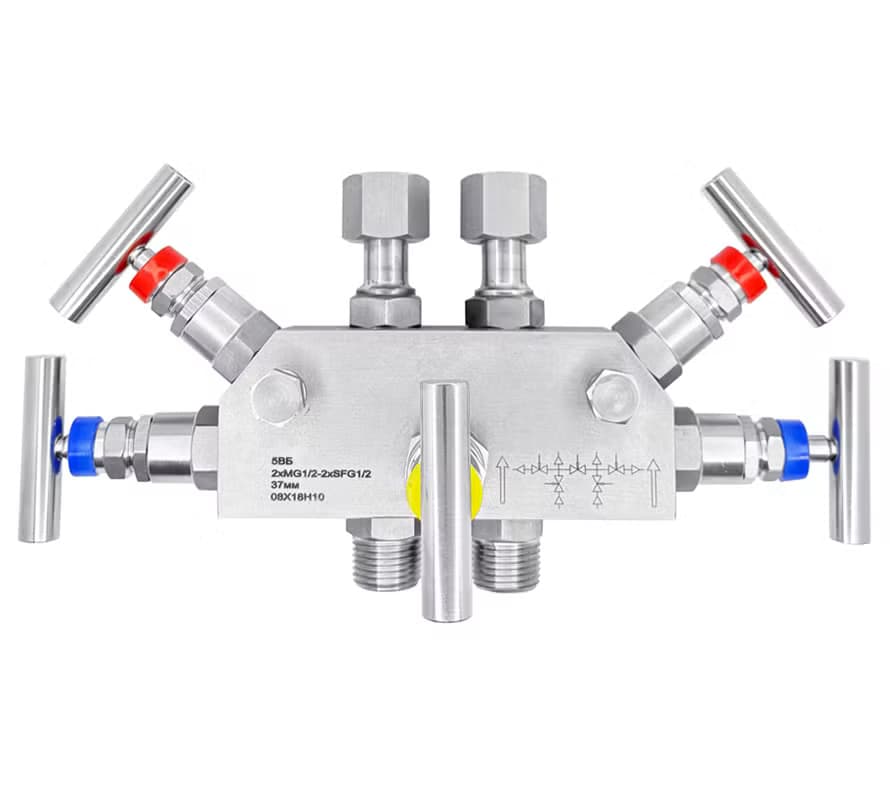

Пятивентильный блок 5ВБ
Пятивентильный блок 5ВБ применяется в качестве запорного или регулирующего механизма для подключения приборов измерения дифференциального давления (дифманометров, датчиков разности давлений и т.д.) к импульсным и технологическим линиям. --- Технические характеристики | Параметр | Значение | |---|---| | Рабочее давление | 40 МПа | | Диапазон рабочих температур | −40…+240 °C | | Резьба присоединения к процессу \ | 2×G½ или 2×M20×1,5 | | Резьба присоединения к прибору \ | 2×G½ (накидная гайка) или 2×M20×1,5 (накидная гайка) | | Резьба дренажного клапана | NPT¼ | | Межосевое расстояние | 54 / 37 мм | | Материал корпуса | Нержавеющая сталь 08Х18Н10 | | Материал игольчатого золотника | Нержавеющая сталь 20Х17Н2 | | Материал уплотнений | Фторопласт | | Максимальный вес | 2,80 кг | \* — под заказ другие резьбы --- Техническая документация НСРП.406123.006ТУ --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация блока доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.
Кнопочный запорный клапан АГ-М
Кнопочный запорный клапан АГ-М (аналог модели VE2-2) предназначен для перекрытия потока рабочей среды к манометру на низкие давления КМ (напоромеру) или ТМ, а также для снижения постоянной нагрузки давления среды, которая негативно сказывается на чувствительном элементе прибора — мембране или трубке Бурдона. Длительное нахождение мембраны средства измерения (СИ) под давлением ухудшает метрологические свойства прибора (снижается точность показаний). Клапан, установленный перед СИ, позволяет автоматически перекрывать и разгружать систему с давлением до 1,6 МПа (16 кгс/см²). Принцип работы При необходимости подключения системы к измерительному прибору необходимо нажать кнопку до упора и провернуть на произвольный угол. После поворота кнопки под действием пружины происходит возврат штока в исходное положение и перекрывание каналов, а излишки давления газа сбрасываются из полостей СИ во внешнюю среду. Герметизация штока осуществляется уплотнительными кольцами. Запорный клапан частично изготовлен из латуни, поэтому его можно использовать только для газов и неагрессивных жидкостей. --- Технические характеристики | Параметр | Значение | |---|---| | Тип | Нормально закрытый | | Рабочее давление | 1,6 МПа | | Максимальное давление | 2,4 МПа | | Максимальная рабочая температура | 60 °C | | Резьба присоединения к процессу | G½ (внутренняя) | | Резьба присоединения к СИ | G½, M12×1,5 или M20×1,5 (внутренняя, накидная гайка) | | Материал корпуса | Сталь 10 | | Материал втулки | Латунь | | Уплотнение | Смесь резиновая НО-68-I-HTA | | Максимальный вес | 0,26 кг | --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация клапана доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.
Кран шаровый газовый трехходовой
Кран шаровой трёхходовой для манометра с краном Маевского предназначен для присоединения манометра к магистрали с газовой средой и сброса давления в системе газораспределения. Кран относится к запорной арматуре; запрещается использовать кран в качестве регулирующей арматуры. Конструкция крана позволяет осуществлять сброс остаточного давления со средства измерения при перекрытии краном потока рабочей среды. Кран может использоваться в любом рабочем положении — важно соблюдать направление потока рабочей среды (указано стрелкой на корпусе). --- Технические характеристики | Параметр | Значение | |---|---| | Рабочее давление | 1,6 МПа | | Максимальное давление | 2,4 МПа | | Диапазон рабочих температур | −60…+50 °C | | Материал | Латунь | | Исполнение (резьба) | Внутренняя / внутренняя | | Резьба присоединения | M20×1,5 или G½ | | Максимальный вес | 0,125 кг | --- Документы Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация крана доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.

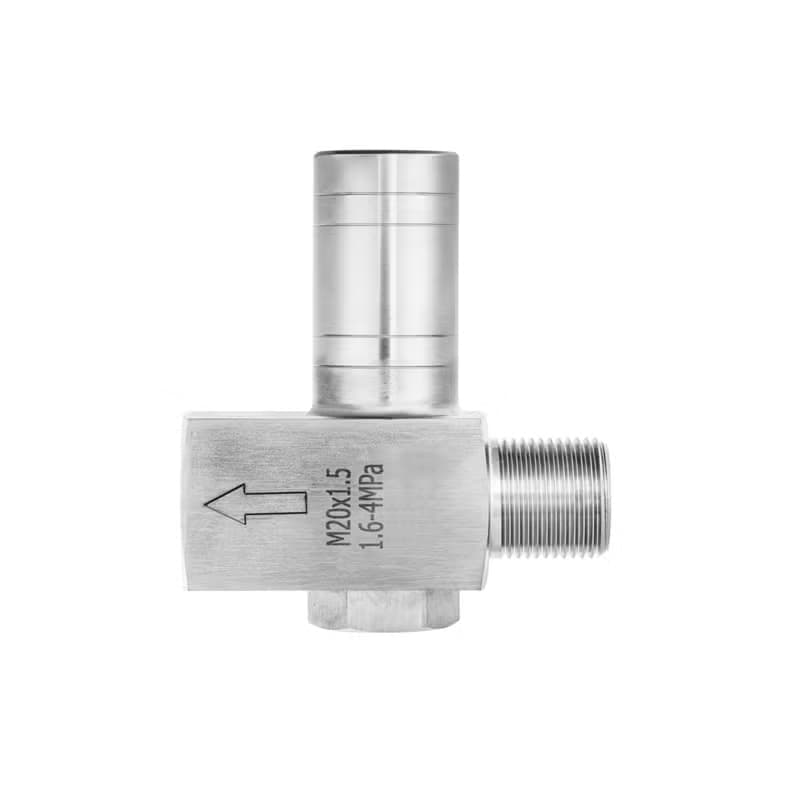

Предохранительный клапан ПК-03
Предохранительные клапаны ПК-03 применяются для защиты манометров ТМ и датчиков давления РПД от превышения максимально допустимого давления. Клапаны широко используются в жидкостных и газовых системах для автоматического контроля и регулирования технологических процессов в различных отраслях промышленности. Важно: клапаны ПК-03 не могут применяться вместо регулирующих или запорных устройств. --- Технические характеристики | Параметр | Значение | |---|---| | Максимальное давление | 40 МПа | | Диапазон рабочих температур | −40…+150 °C | | Резьба присоединения | M20×1,5 / G½ \ / NPT½ \ | | Исполнение (резьба) | Внутренняя / наружная | | Материал корпуса | Нержавеющая сталь 08Х17Н13М2 | | Уплотнение | Витон | | Максимальный вес | 0,43 кг | Диапазон уставки | Единицы | Значения | |---|---| | кПа | 60…250 / 160…250 | | МПа | 0,4…1,6 / 1,6…4 / 4…8 / 8…40 | \* — под заказ --- Техническая документация НСРП.494141.001ТУ --- Документы Описание Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация клапана доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.

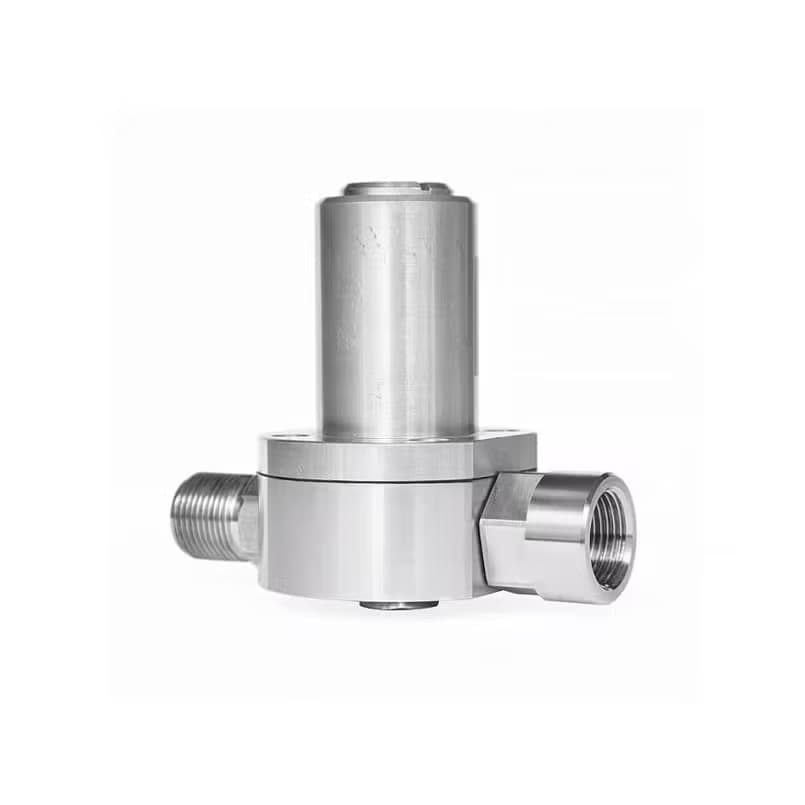

Предохранительный клапан ПК-Н
Предохранительные клапаны ПК-Н предназначены для автоматической защиты от перегрузок и последующего выхода из строя напоромеров (манометров КМ). Область применения — газовые системы автоматического контроля и регулирования технологических процессов в различных отраслях промышленности. --- Технические характеристики | Параметр | Значение | |---|---| | Рабочая среда | Воздух, природный газ по ГОСТ 5542-87, другие газы, неагрессивные к применённым конструкционным материалам | | Конструкционные материалы | Нержавеющая или углеродистая сталь, алюминиевые и медные сплавы, фторопласт, силикон, резина и т.п. | | Температура рабочей среды | −30…+60 °C | | Резьба присоединения | G¼ / G½ / M12×1,5 / M20×1,5 | | Исполнение (резьба) | Внутренняя / наружная | | Максимальный вес | 0,4 кг | | Гистерезис | Не более 5% | | Средний срок службы | 10 лет | Давление срабатывания ПК-Н в зависимости от пределов измерения прибора | Диапазон настройки срабатывания, кПа | Предел измерения прибора, кПа | |---|---| | 4,0–6,0 | 4,0 | | 6,0–10,0 | 6,0 | | 10,0–16,0 | 10,0 | | 16,0–25,0 | 16,0 | | 25,0–40,0 | 25,0 | | 40,0–60,0 | 40,0 | --- Документы Форма заказа --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация клапана доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.

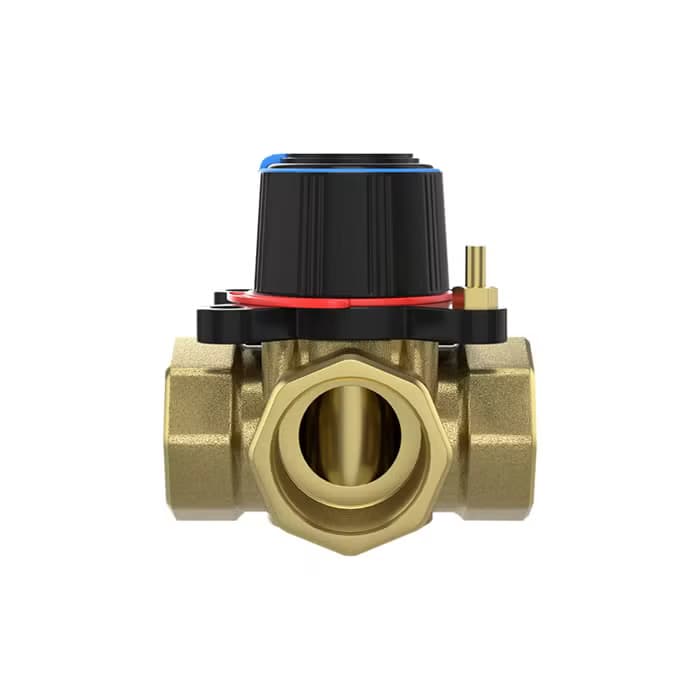

Смесительный поворотный трёхходовой клапан RMV
Смесительные поворотные трёхходовые клапаны RMV предназначены для регулирования расхода жидкостей в системах теплоснабжения, охлаждения и кондиционирования (HVAC) и могут использоваться как для смешения, так и для разделения потоков. Регулирующий клапан имеет S-образную характеристику регулирования и изготовлен из специального латунного сплава для преимущественного использования в системах отопления, охлаждения и вентиляции. --- Технические характеристики | Параметр | Значение | |---|---| | Температура теплоносителя | −10…+110 °C (постоянно) / −10…+130 °C (кратковременно) | | Номинальное давление | PN = 10 бар | | Рабочий диапазон | 7…100% | | Крутящий момент при PN | < 5 Н·м | | Условный проход | DN = 15…50 мм | | Характеристика регулирования | S-образная | | Давление блокировки | 200 кПа (2 бар) | | Резьбовое соединение | Внутренняя резьба (ВР) от G½″ до G2″ | | Рекомендованные жидкости | Вода, водный раствор гликоля с концентрацией до 50% | | Корпус, заслонка, сальник | Стойкая к коррозии латунь EN 12165 CW617N | | Материал рукоятки | Нейлон | | Материал прокладки | EPDM | Крутящий момент | DN, мм | Крутящий момент, Н·м | |---|---| | 15–32 | < 2 | | 40–50 | < 4 | Протечка через закрытый клапан При разделении: < 0,1% При смешении: < 1% Максимальный перепад давления, бар Разделение потоков: 2 Смешение потоков: 1 Пропускная способность | DN, мм | Kvs, м³/ч | |---|---| | 15 | 0,4; 0,63; 1; 1,6; 2,5 | | 20 | 4; 6,3; 10; 16 | | 25 | 10; 16 | | 32 | 16; 25 | | 40 | 25; 40 | | 50 | 40; 50; 63 | --- Документы Описание --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация клапана доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.
Приводы для поворотных клапанов и шаровых кранов
Поворотные приводы с питанием 24 В и 220 В предназначены для управления поворотными смесительными клапанами или шаровыми кранами с крутящим моментом до 6 Н·м и управляются с помощью 2-3-точечных сигналов или пропорциональным управляющим сигналом 0–10 В (2–10 В). Привод предназначен для установки на 3-ходовые клапаны RMV, а также других производителей (с помощью адаптеров, поставляемых отдельно). Для настройки привода с управлением 0–10 В используется DIP-переключатель, позволяющий изменить управляющее напряжение, а также направление и скорость вращения. --- Технические характеристики | Параметр | Значение | |---|---| | Эксплуатация | −5…+50 °C, < 85% RH (без конденсации) | | Температура хранения | −30…+70 °C | | Степень защиты корпуса | IP42 | | Номинальное напряжение | 24 В / 230 В AC ±10% | | Номинальное напряжение (для RGP659) | 24 В AC/DC ±20% | | Потребляемая мощность | DC = 2,5 Вт, AC = 5 Вт | | Угол поворота привода | 90° | | Время поворота | 60 или 120 с | | Направление вращения (для RGP659) | CW–CCW | | Управляющий сигнал | 3-точечный | | Управляющий сигнал (для RGP659) | Аналоговый 0(2)–10 В, DIP-переключатель | | Обратная связь | Концевой выключатель NO | | Обратная связь (для RGP659) | Выходной сигнал 0(2)–10 В | | Крутящий момент | До 6 Н·м | | Ручное управление | Есть, кнопка с самовозвратом, рукоятка | | Уровень шума | < 40 дБ | | Материалы | Пластик (PC) | | Подключение | Кабель 0,75 мм², 1 метр | | Монтаж | На монтажную площадку регулирующего клапана | --- Документы Описание --- Изображение --- Исполнение Стандартное исполнение Стандартная конфигурация привода доступна для заказа. Нестандартное исполнение По запросу возможно изготовление в нестандартном исполнении.
