LMK 331 Врезной датчик уровня с открытой керамической мембраной, устойчив к воздействию агрессивных сред
Интеллектуальные датчики серии LMP 331i представляют следующее поколение датчиков давления и являются дальнейшим развитием наших стандартных датчиков для промышленного применения. Датчики предназначены для универсального применения в промышленности и соответствуют высоким требованиям по точности и стабильности характеристик. Механическая конструкция датчика выполнена в соответствии со стандартной схемой исполнения. В датчиках применен принципиально новый цифровой усилитель, основанный на микропроцессорной сборке, а также 16-битный аналого-цифровой преобразователь, что позволяет обойтись без применения дополнительного аналогового усилителя. Блок обработки осуществляет активную компенсацию характеристик чувствительного элемента, таких как эффекты нелинейности, влияние температуры. Приобретая датчик LMP 331i, Вы получаете отличные технические параметры по приемлемой цене. Области применения: · измерение уровня неагрессивных жидкостей · химическое и фармацевтическое производство · пищевая промышленность · гальвано-производство · технологии очистки воды и сточных вод · Измеряемый диапазон от 0...1 м вод. ст. до 0...400 м вод. ст. · Выходной сигнал 4…20 мА / UB =12...36 B Ех-версия: UB =14...28 B · Погрешность 0,1% ВПИ · Электрическое присоединение Стандартное исполнение — IP 65 Разъем DIN 43650 Дополнительно — IP 67 Разъем Binder 723 (5-конт.) Разъем Binder 723 · Резьба присоединения к процессу G¾ DIN 3852 Другое — под заказ · Диапазон температуры измеряемой среды от −25 до +125 °C · Степень защиты IP65–67 · Корпус Нержавеющая сталь 1.4301 · Штуцер Нержавеющая сталь 1.4571 · Мембрана Нержавеющая сталь 1.4435 · Уплотнение Другое исполнение — под заказ
LMK 351 Врезной датчик уровня с открытой керамической мембраной, устойчив к воздействию агрессивных сред, повышенная точность измерений
Модель датчика LMK 351 предназначена для проведения измерений в технологических процессах. Отличительной особенностью керамического датчика является его устойчивость к воздействия агрессивных сред. Штуцер выполнен из нержавеющей стали, для агрессивных сред применяют пластики: PVDF или PVC. Датчик оснащен открытой мембраной, что позволяет проводить чувствительные измерения. Герметизация между сенсором и портом давления выполнена с применением материала FKM. Также возможно применение других типов эластомеров. Области применения: · непрерывные измерения уровня жидкостей · пищевая промышленность · фармацевтическая промышленность · химическая промышленность · медицинское оборудование · Измеряемый диапазон от 0…0,4 м вод. ст. до 0…100 м вод. ст. · Выходной сигнал 4…20 мА / 2-х пров. 0…10 В / 3-х пров. · Погрешность 0,35% / 0,25% ВПИ · Электрическое присоединение Стандартное исполнение — IP 65 Разъем DIN 43650 Дополнительно — IP 67 Разъем Binder 723 (5-конт.) М12×1 (4-конт.) Кабельный ввод PG7, включая 2 м кабеля Дополнительно — IP 68 Разъем Buccaneer · Резьба присоединения к процессу G1½ DIN 3852 Другое исполнение — под заказ · Напряжение питания 0…10 В / UB =14…36 B · Диапазон температуры измеряемой среды от −25 до +125 °C · Степень защиты IP65–68 · Корпус Нержавеющая сталь 1.4305 · Штуцер Стандартно: нержавеющая сталь 1.4571 Дополнительно: PVC / PVDF · Мембрана Керамика Al 2 O3 · Уплотнение Стандартно: FKM Другое исполнение — под заказ

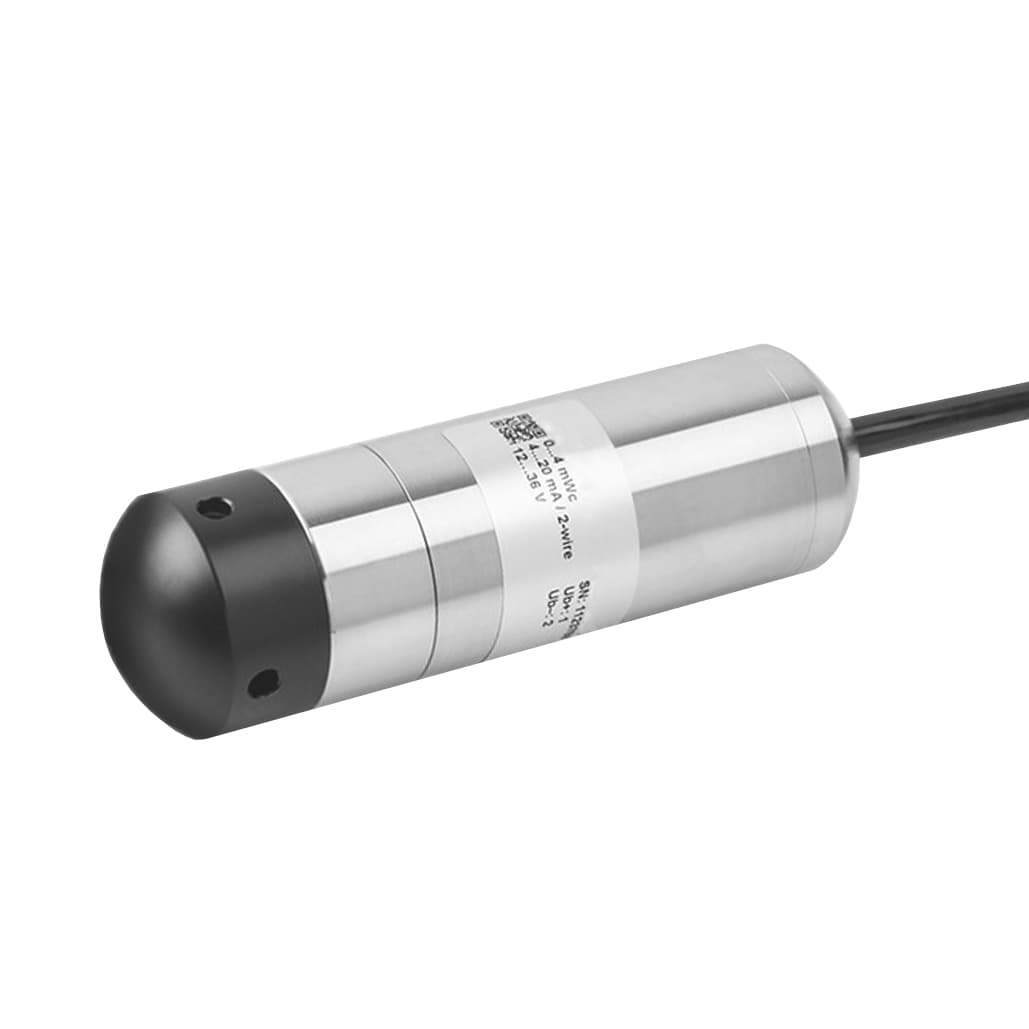

LMK 358 Погружной зонд для измерения уровня с керамической мембраной (H – HART-протокол)
Погружной зонд LMK 358 предназначен для непрерывного измерения уровня жидкости. Датчик имеет в своей основе прочный механический керамический чувствительный элемент и пригоден для долговременных измерений самых малых значений уровня. Применение специальной конструкции с омываемой мембраной, не подверженной засорению и налипанию, позволяет использовать датчик в средах с большой вязкостью, таких как жидкое цементное тесто. Для снижения эксплуатационных расходов соединение зонда с кабелем осуществляется при помощи разъема, что позволяет при необходимости без дополнительных затрат легко произвести замену. Погружной зонд LMK 358 может поставляться в версии с HART-протоколом. Электронный микропроцессор эффективно компенсирует отклонения характеристик чувствительного элемента: компенсация нелинейностей, компенсация влияния температуры. Аналоговый выходной сигнал модулируется дополнительным сигналом по HART протоколу. Таким образом, имеется возможность настройки параметров датчика (смещение, диапазон измерений и демпфирование). Разнообразие дополнительных возможностей позволяет пользователю адаптировать и настраивать датчик в соответствии со своими требованиям и условиями эксплуатации. · Измеряемый диапазон от 0…0,4 м вод. ст. до 0…100 м вод. ст. · Выходной сигнал LMK 358 Стандартное исполнение: 2-х проводное Ток: 4…20 мА / UB =9…36 B Ex-версия: UB =12…28 В LMK 358H Стандартное исполнение: 2-х проводное Ток: 4…20 мА + HART / UB =12...36 B Дополнительно: цифровой интерфейс для настройки калибровочных характеристик Смещение: 0…80% FSO Диапазон: 1:10 Демпфирование: 0…99,9 с · Погрешность 0,35% / 0,25% / 0,1% (версия Н) ВПИ · Электрическое присоединение Кабель с пустотелой жилой Оплетка: PVC- / PUR- / FEP Другое — по заказу · Диапазон температуры измеряемой среды от −20 до +70 °C · Степень защиты IP68 · Корпус Нержавеющая сталь 1.4571 · Мембрана Керамика Al 2 O3 96% · Уплотнение Стандартно: FKM Другое исполнение — под заказ
LMP 305 Погружной зонд для измерения уровня с мембраной из нержавеющей стали (диаметр зонда 19 мм)
Погружной зонд LMP 305 предназначен для непрерывного измерения уровня жидкостей, не агрессивных к нержавеющей стали. Ввиду малого диаметра (19 мм) зонд LMP 305 можно использовать для измерений в ограниченном пространстве. Области применения: · измерение уровня жидкости в колодцах, открытых водоемах, скважинах · мониторинг подземных и поверхностных вод · Измеряемый диапазон от 0…1 м вод. ст. до 0…250 м вод. ст. · Выходной сигнал 2-х пров.: Ток: 4…20 мА / UB =12…36 BДругое - под заказ · Погрешность 0,35% / 0,25% ВПИ · Электрическое присоединение Кабель с пустотелой жилой для компенсации влияния атмосферного давления Оболочка: PVC / PUR / FEP · Диапазон температуры измеряемой среды от −10 до +70 °C · Степень защиты IP68 · Корпус Нержавеющая сталь 1.4571 · Мембрана Нержавеющая сталь 1.4435 · Уплотнение FKM, EPDM

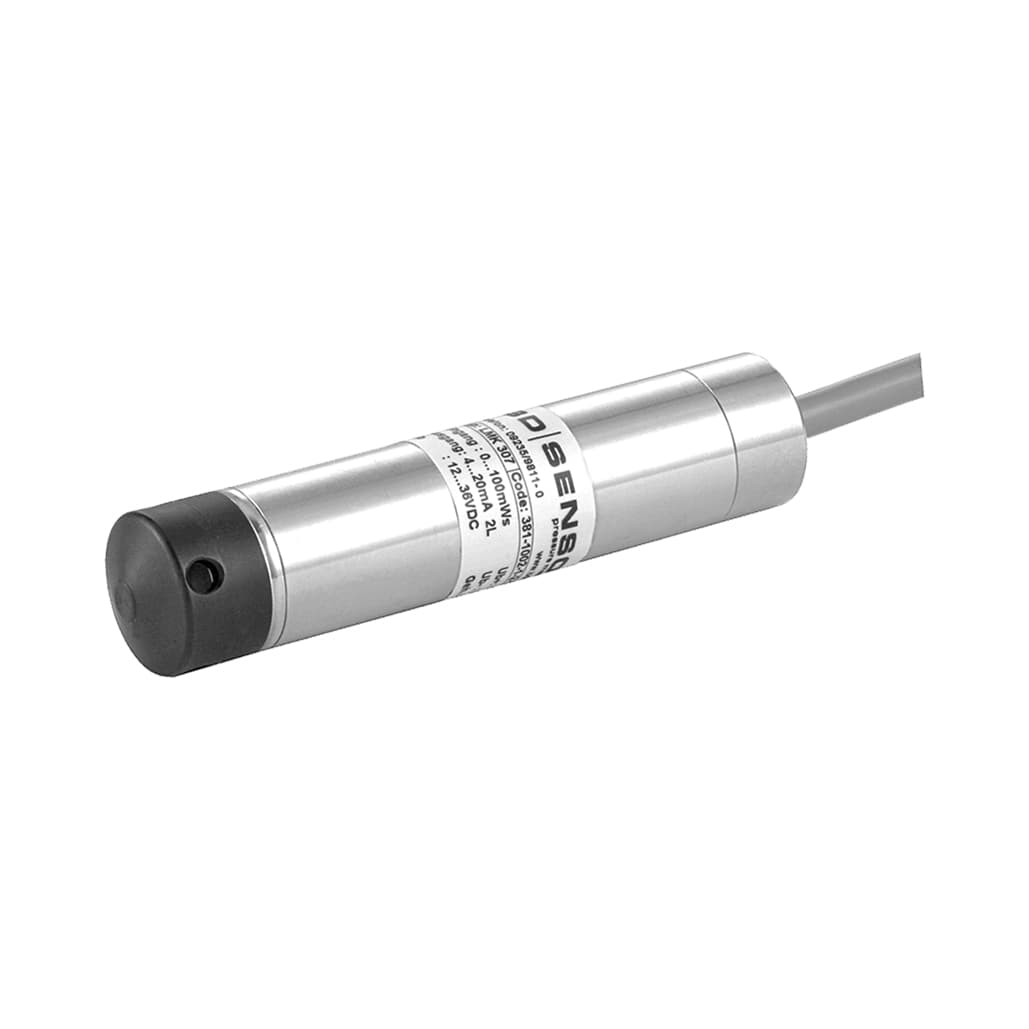

LMP 307 Погружной зонд для измерения уровня с мембраной из нержавеющей стали (диаметр зонда 27 мм)
Погружной зонд LMP 307 предназначен для непрерывного измерения уровня жидкостей. Применим для решения широкого круга задач, таких как: · технологии защиты окружающей среды: очистка сточных вод, водоснабжение · измерение уровня жидкости в колодцах, открытых водоемах · мониторинг грунтовых вод · измерение уровня жидкости в открытых резервуарах · Измеряемый диапазон от 0…0,4 м вод. ст. до 0…250 м вод. ст. · Выходной сигнал 2-х проводное: 4…20 мА / UB =12…36 B Ex-версия: UB =14…28 B · Погрешность 0,35% / 0,25% ВПИ · Электрическое присоединение Кабель с пустотелой жилой для компенсации изменения атмосферного давления Оболочка: PVC- / PUR / FEP · Диапазон температуры измеряемой среды от −10 до +70 °C · Степень защиты IP68 · Корпус Нержавеющая сталь 1.4571 · Мембрана Нержавеющая сталь 1.4435 · Уплотнение FKM, EPDM

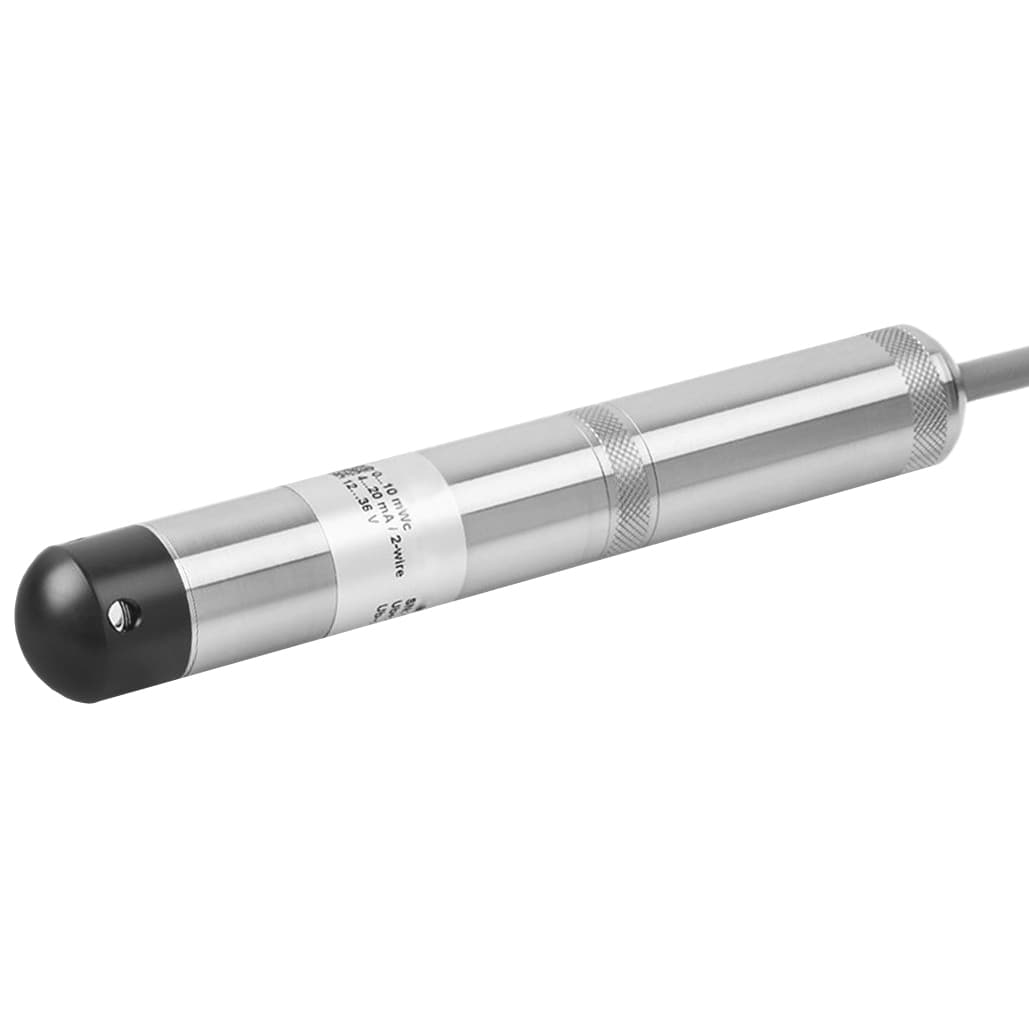

LMP 308 / LMP 308i Погружной зонд для измерения уровня с мембраной из нержавеющей стали (диаметр зонда 39 мм), исполнение I – высокоточный
Погружной зонд LMP 308 предназначен для непрерывного измерения уровня жидкостей, не агрессивных к нержавеющей стали. Датчик может применяться для измерения давления в вязких субстанциях, таких как грязевые наносы. Для этого снимается защитная крышка. При этом чувствительная мембрана омывается жидкой средой, что позволяет предотвратить ее засорение. Для снижения эксплуатационных расходов соединение зонда с кабелем осуществляется при помощи разъема, что позволяет при необходимости легко произвести замену. Интеллектуальная версия зонда LMP 308i обладает более высокой точностью измерений (0,1% FSO). В модели LMP308 применен новый 16 битный аналого-цифровой усилитель-преобразователь на основе микро-процессорной сборки. Предусмотрена активная компенсация отклонений характеристик чувствительного элемента: компенсация нелинейностей, компенсация влияния температуры. Преобретая погружной зонд для измерения уровня LMP308, Вы получаете отличные технические параметры по приемлемой цене. · Измеряемый диапазон от 0…0,4 м вод. ст. до 0…250 м вод. ст. · Выходной сигнал Стандартно: LMP 308 / LMP 308i Ток: 4…20 мА, 2-х проводное / UB =12…36 B Ex-версия: UB =14…28B Другое исполнение — под заказ Под заказ: LMP 308 4…20 мА, 2-х проводное с цифровым интерфейсом RS-232 для настройки калибровочных характеристик: Смещение: 0…80% FSO Диапазон: 1:10 Демпфирование: 0…99,9 с · Погрешность 0,35% / 0,25% / 0,1% ВПИ · Электрическое присоединение Кабель с пустотелой жилой Оплетка: PVC- / PUR- / FEP Другое — по заказу · Диапазон температуры измеряемой среды от −20 до +70 °C · Степень защиты IP68 · Корпус Нержавеющая сталь 1.4571 · Мембрана Нержавеющая сталь 1.4435 · Уплотнение FKM / EPDM
LMP 331 Врезной датчик уровня с открытой мембраной из нержавеющей стали для измерения низкого и среднего давления в вязких средах
Врезные датчики уровня серии LMP предназначены для непрерывного измерения уровня жидкости в открытых емкостях. Датчики этой серии применяются для измерения низкого и среднего давления вязких субстанций, где требуется защита чувствительной мембраны от засорения и налипания. Столб жидкости над датчиком давит на разделительную мембрану. Давление через инертный масленый наполнитель передается на полупроводниковый чувствительный элемент. Электронная цепь усиления обеспечивает питание сенсора, усиление сигнала, преобразование в стандартный электрический сигнал, а также температурную компенсацию. Уровень сигнала пропорционален высоте столба жидкости над датчиком. Наличие открытой мембраны исключает возможность ее засорения. Подключение к процессу обеспечено наличием резьбы 3⁄4 дюйма. Уплотнение, расположенное непосредственно за резьбой, позволяет добиться герметичного соединения при монтаже датчика. Наши инженеры готовы предложить врезные датчики LMP331 в конфигурации, отвечающей Вашим требованиям и условиям эксплуатации. Области применения: · измерение уровня жидкости природных и искусственных агрессивных жидкостей · химическое и фармацевтическое производство · пищевая промышленность · гальвано-производство · очистка воды и сточных вод · Измеряемый диапазон от 0…0,4 м вод. ст. до 0…400 м вод. ст. · Выходной сигнал 4…20 мА / 2-х пров. 0…20 мА / 3-х пров. 0…10 В / 3-х пров. · Погрешность 0,35% / 0,25% ВПИ · Электрическое присоединение Стандартное исполнение — IP 65 Разъем DIN 43650 Дополнительно — IP 67 Разъем Binder 723 (5-конт.) Кабельный ввод PG7, включая 2 м кабеля М12×1 (4-конт.) Дополнительно — IP 68 Разъем Buccaneer · Резьба присоединения к процессу G¾ DIN 3852 c торцевой мембраной и прокладкой: крепление вручную · Напряжение питания 0…10 В / UB =14…36 В · Диапазон температуры измеряемой среды от −25 до +125 °C · Степень защиты IP65–68 · Корпус Нержавеющая сталь 1.4301 Другое исполнение — под заказ · Штуцер Нержавеющая сталь 1.4571 · Мембрана Нержавеющая сталь 1.4435 · Уплотнение Стандартно: FKM Другое исполнение — под заказ
LMP 331i Высокоточный врезной датчик гидростатического давления с цифровым выходом RS-232
Интеллектуальные датчики серии LMP 331i представляют следующее поколение датчиков давления и являются дальнейшим развитием наших стандартных датчиков для промышленного применения. Датчики предназначены для универсального применения в промышленности и соответствуют высоким требованиям по точности и стабильности характеристик. Механическая конструкция датчика выполнена в соответствии со стандартной схемой исполнения. В датчиках применен принципиально новый цифровой усилитель, основанный на микропроцессорной сборке, а также 16-битный аналого-цифровой преобразователь, что позволяет обойтись без применения дополнительного аналогового усилителя. Блок обработки осуществляет активную компенсацию характеристик чувствительного элемента, таких как эффекты нелинейности, влияние температуры. Приобретая датчик LMP 331i, Вы получаете отличные технические параметры по приемлемой цене. Области применения: · измерение уровня неагрессивных жидкостей · химическое и фармацевтическое производство · пищевая промышленность · гальвано-производство · технологии очистки воды и сточных вод · Измеряемый диапазон от 0...1 м вод. ст. до 0...400 м вод. ст. · Выходной сигнал 4…20 мА / UB =12...36 B Ех-версия: UB =14...28 B · Погрешность 0,1% ВПИ · Электрическое присоединение Стандартное исполнение — IP 65 Разъем DIN 43650 Дополнительно — IP 67 Разъем Binder 723 (5-конт.) Разъем Binder 723 · Резьба присоединения к процессу G¾ DIN 3852 Другое — под заказ · Диапазон температуры измеряемой среды от −25 до +125 °C · Степень защиты IP65–67 · Корпус Нержавеющая сталь 1.4301 · Штуцер Нержавеющая сталь 1.4571 · Мембрана Нержавеющая сталь 1.4435 · Уплотнение FKM Другое исполнение — под заказ
LMP 808 Погружной зонд для измерения уровня с мембраной из нержавеющей стали и в корпусе из PVC
Погружной зонд LMP 808 предназначен для непрерывного измерения уровня жидкостей, не агрессивных к материалу корпуса PVC (поливинилхлорид) и нержавеющей стали. Благодаря открытой мембране датчик может применяться для измерения уровня вязких субстанциях. Для этого снимается защитная крышка. Для снижения эксплуатационных расходов соединение зонда с кабелем выполнено разъемным, что позволяет при необходимости без дополнительных затрат времени легко произвести замену. · Измеряемый диапазон от 0…0,4 м вод. ст. до 0…100 м вод. ст. · Выходной сигнал 2-х проводное: 4…20 мА / UB =12…36 B Другое исполнение — под заказ · Погрешность 0,35% / 0,25% ВПИ · Электрическое присоединение Кабель с пустотелой жилой Оплетка: PVC- / PUR- / FEP Другое — по заказу · Диапазон температуры измеряемой среды от 0 до +70 °C · Степень защиты IP68 · Корпус PVC (серый) · Мембрана Нержавеющая сталь 1.4435 · Уплотнение FKM / EPDM
