Смесительный поворотный трёхходовой клапан RMV
Арт. Смесительный поворотный трёхходовой клапан RMV

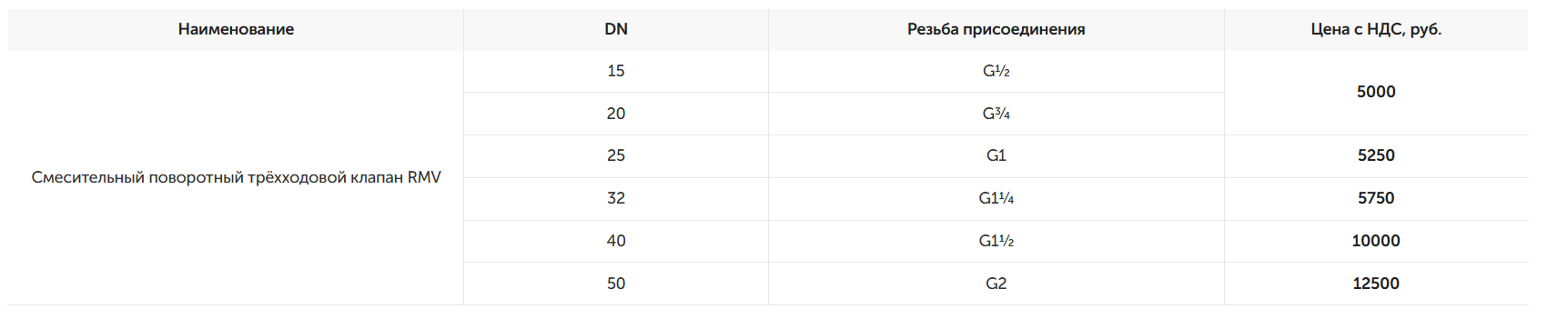

от 4700 руб. с НДС
за шт.
Смесительные поворотные трёхходовые клапаны RMV предназначены для регулирования расхода жидкостей в системах теплоснабжения, охлаждения и кондиционирования (HVAC) и могут использоваться как для смешения, так и для разделения потоков.
Регулирующий клапан имеет S-образную характеристику регулирования и изготовлен из специального латунного сплава для преимущественного использования в системах отопления, охлаждения и вентиляции.
Технические характеристики
| Параметр | Значение |
|---|---|
| Температура теплоносителя | −10…+110 °C (постоянно) / −10…+130 °C (кратковременно) |
| Номинальное давление | PN = 10 бар |
| Рабочий диапазон | 7…100% |
| Крутящий момент при PN | < 5 Н·м |
| Условный проход | DN = 15…50 мм |
| Характеристика регулирования | S-образная |
| Давление блокировки | 200 кПа (2 бар) |
| Резьбовое соединение | Внутренняя резьба (ВР) от G½″ до G2″ |
| Рекомендованные жидкости | Вода, водный раствор гликоля с концентрацией до 50% |
| Корпус, заслонка, сальник | Стойкая к коррозии латунь EN 12165 CW617N |
| Материал рукоятки | Нейлон |
| Материал прокладки | EPDM |
Крутящий момент
| DN, мм | Крутящий момент, Н·м |
|---|---|
| 15–32 | < 2 |
| 40–50 | < 4 |
Протечка через закрытый клапан
- При разделении: < 0,1%
- При смешении: < 1%
Максимальный перепад давления, бар
- Разделение потоков: 2
- Смешение потоков: 1
Пропускная способность
| DN, мм | Kvs, м³/ч |
|---|---|
| 15 | 0,4; 0,63; 1; 1,6; 2,5 |
| 20 | 4; 6,3; 10; 16 |
| 25 | 10; 16 |
| 32 | 16; 25 |
| 40 | 25; 40 |
| 50 | 40; 50; 63 |
Документы
Описание
Смесительный поворотный трёхходовой клапан RMV – цена, .pdf
Исполнение
Стандартное исполнение
Стандартная конфигурация клапана доступна для заказа.
Нестандартное исполнение
По запросу возможно изготовление в нестандартном исполнении.
