Мембранные разделители сред, фланцевое присоединение

Предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость. Область применения: все отрасли промышленности, где требуется защита прибора. При поставке разделителя в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.

Диапазон рабочих давлений, МПа

Средние и низкие давления, РМ-С21

ТМ 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 ТВ −0,1…0 ТМВ −0,1…0,3 / 0,5 / 0,9 / 1,5 / 2,4 ТМС-И 0…0,6 / 1 / 1,6 / 2,5 ТМС-ИВ −0,1…0,5 / 0,9 / 1,5 / 2,4 ЦМ-И 0…0,6 / 1 / 1,6 / 2,5 ЦМ-ИВ −0,1…0,3 / 0,5 / 0,9 / 1,5 / 2,4 ЦМ-С-И* 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 ЦМ-С-ИВ* −0,1…0,9 / 1,5 / 2,4 РД −0,05…0,3; −0,07…0,6; −0,02…0,8; 0,1…1; 0,5…1,6 / 2,4 / 3 РДД 0,05…0,2 / 0,4; 0,1…0,6 РПД-И** 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 РПД-ИВ** −0,1…0,5 / 0,9 / 1,5 / 2,4

Средние давления, РМ-С21м

ТМ 0…0,6 / 1 / 1,6 / 2,5 ТМВ −0,1…0,5 / 0,9 / 1,5 / 2,4 ТМС-И 0…0,6 / 1 / 1,6 / 2,5 ТМС-ИВ −0,1…0,5 / 0,9 / 1,5 / 2,4 ЦМ-И 0…0,6 / 1 / 1,6 / 2,5 ЦМ-ИВ −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 ЦМ-С-И* 0…0,6 / 1 / 1,6 / 2,5 ЦМ-С-ИВ* −0,1…0,3 / 0,5 / 0,9 / 1,5 / 2,4 РД −0,07…0,6; −0,02…0,8; 0,1…1; 0,5…1,6 / 2,4 / 3 РДД 0,1…0,6 РПД-И** 0…0,6 / 1 / 1,6 / 2,5 РПД-ИВ** −0,1…0,5 / 0,9 / 1,5 / 2,4

Высокие давления, РМ-В21

ТМ 0...4 / 6 / 10 / 16 ТМС-И 0...4 / 6 / 10 ЦМ-И 0...4 / 6 / 10 / 16 ЦМ-С-И* 0...4 / 6 / 10 / 16 РПД-И** 0...4 / 6 / 10 / 16 Диапазон рабочих температур, °C В соответствии с выбранным средством измерений

Фланец Нержавеющая сталь 08Х17Н13М2 Опция: возможны другие металлы

Мембрана Нержавеющая сталь 08Х17Н13М2 Опция: фторопластовое покрытие, тантал, монель, хастеллой

Резьба присоединения Внутренняя M20×1,5

Заливное отверстие Есть

Разделительная жидкость ПМС–20 (ГОСТ13032–77)

Объем, вытесняемый под действием максимального давления, мл РМ-С21, РМ-С21м — 2,5 РМ-В21 — 1,0

Дополнительная погрешность вносимая разделителем ±0,5% (компенсируется настройкой средства измерений)

Варианты поставки — без средства измерений — в сборе со средствами измерений с классом точности 0,4 и ниже (ТМ, ТВ, ТМВ - кроме завальцованных, ТМС-И, ТМС-ИВ, ЦМ-И, ЦМ-ИВ, ЦМ-С-И*, ЦМ-С-ИВ*, РПД-И**, РПД-ИВ**) — в сборе с соединительным рукавом (длина 2 / 3 / 4 / 5 м) и средствами измерений до 16 МПа (ТМ, ТВ, ТМВ - кроме завальцованных, ТМС-И, ЦМ-И, ЦМ-С-И*, РПД-И**) — в сборе с реле давления РД или РДД напрямую или через 1 или 2 через капиллярные трубки

Ответная часть*** Под приварку, нержавеющая сталь 08Х17Н13М2

В комплекте: фторопластовая прокладка

Промывочное кольцо*** Нержавеющая сталь 08Х17Н13М2 В комплекте: 2 заглушки, 2 уплотнительных фторопластовых кольца

Комплект болтов для крепления*** Нержавеющая сталь 08Х18Н10 Резьба: — для РМ-С21 - М16×120 — для РМ-С21м - М12×100 В комплекте: 4 болта для крепления промывочного кольца

Техническая документация ТУ 4212-004-4719015564-2013

• — кроме ЦМ-С с классом точности 0,1 ** — кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25 *** — заказывается отдельно для РМ-С21 и РМ-С21м

Описание РОСМА-121-122-Мембранные-разделители-сред-Фланцевое-присоединение.pdf

Форма заказа Разделитель мембранный РМ, фланцевое присоединение_ цен.pdf

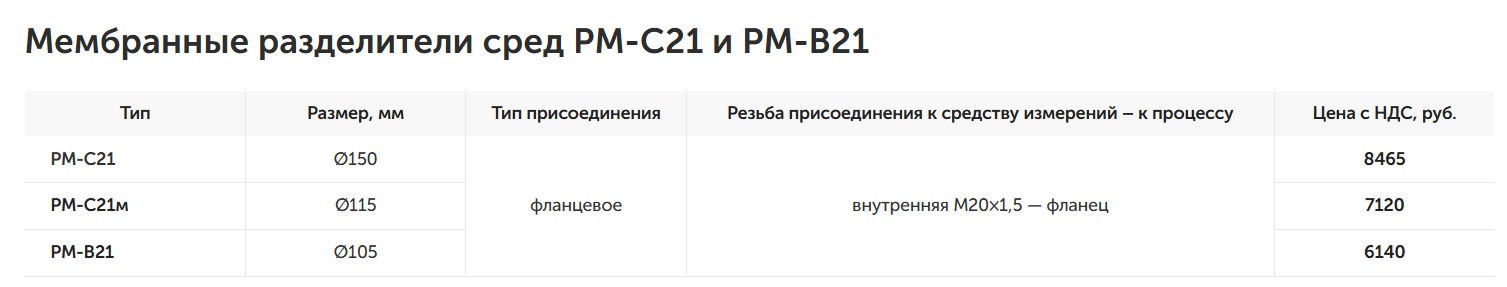

Стандартное исполнение

По Вашему запросу можем предложить нестандартное исполнение
