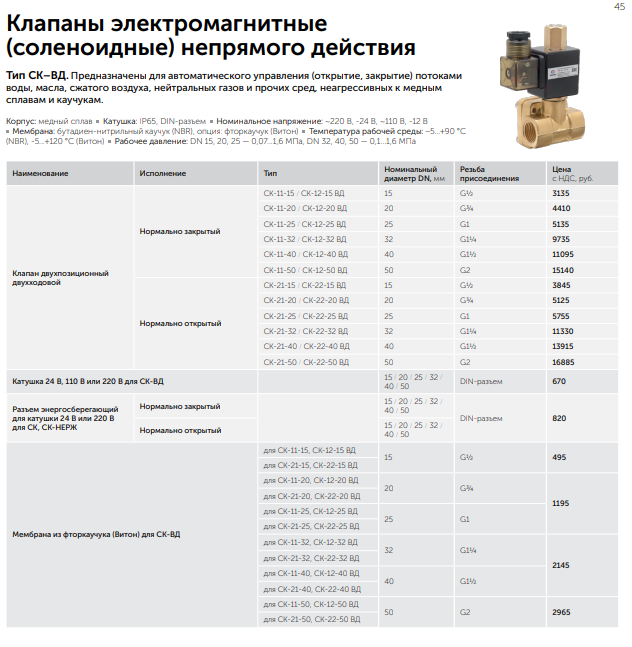

Клапаны электромагнитные (соленоидные) непрямого действия

Арт. Тип СК-ВД

от 2900 руб. с НДС

за шт.

Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, нейтральных газов и прочих сред. Рабочая среда прибора — неагрессивная к медным сплавам и каучукам.

Область применения

трубопроводные системы и аппараты с автоматическим управлением;
водо- и теплоснабжение;
любые отрасли, где требуется управление потоками рабочей среды.

Для корректной работы клапанов непрямого действия требуется обеспечить минимальный перепад давления (ΔP) на входе и на выходе клапана:

для клапанов с DN 15, 20, 25 ΔР составляет 0,07 МПа;
для клапанов с DN 32, 40, 50 ΔР составляет 0,1 МПа.

Технические характеристики

Параметр	Значение
Принцип работы	Непрямого действия (пилотный клапан)
Номинальный диаметр DN	15 / 20 / 25 / 32 / 40 / 50 мм
Исполнение	Нормально закрытый / нормально открытый
Температура рабочей среды	−5…+90 °C (NBR) / −5…+120 °C (Витон)
Температура окружающей среды	−10…+80 °C
Резьба присоединения	G½ / G¾ / G1 / G1¼ / G1½ / G2
Корпус	Медный сплав
Мембрана	Бутадиен-нитрильный каучук (NBR), опция — фторкаучук (Витон)
Время срабатывания клапана	Открытие: 100–300 мс; закрытие: 100–300 мс

Рабочее давление, МПа

DN, мм	Давление
15, 20, 25	0,07…1,6
32, 40, 50	0,1…1,6

Пропускная способность

DN, мм	м³/час
15	4,11
20	6,51
25	10,28
32	20,57
40	24,85
50	41,13

Электрические характеристики

Параметр	Значение
Номинальное напряжение	~220 В, −24 В, ~110 В, −12 В
Катушка	IP65, DIN-разъём. Опция — энергосберегающий коннектор
