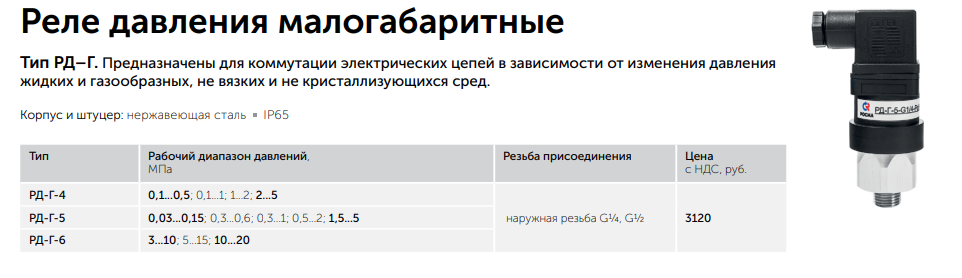

Реле давления малогабаритные РД-Г

Арт. Тип РД-Г

от 3000 руб. с НДС

за шт.

Реле давления малогабаритные РД-Г предназначены для коммутации электрических цепей в зависимости от изменения давления жидких и газообразных, не вязких и не кристаллизующихся сред.

Область применения

машиностроение;
гидравлические системы;
горнодобывающая промышленность.

Рабочий диапазон

РД-Г-4

Рабочий диапазон, МПа	Точность срабатывания, МПа	Дифференциал	Р статич. макс., МПа
0,1…0,5	±0,03	10–20% от уставки	15
0,1…1	±0,05	10–20% от уставки	15
1…2	±0,1	10–20% от уставки	15
2…5	±0,2	10–20% от уставки	15

РД-Г-5

Рабочий диапазон, МПа	Точность срабатывания, МПа	Дифференциал	Р статич. макс., МПа
0,03…0,15	±0,02	10–20% от уставки	45
0,3…0,6	±0,03	10–20% от уставки	45
0,3…1	±0,05	10–20% от уставки	45
0,5…2	±0,1	10–20% от уставки	45
1,5…5	±0,2	10–20% от уставки	45

РД-Г-6

Рабочий диапазон, МПа	Точность срабатывания, МПа	Дифференциал	Р статич. макс., МПа
3…10	±0,5	10–20% от уставки	45
5…15	±1	10–20% от уставки	45
10…20	±1,5	10–20% от уставки	45

Электрические характеристики

Параметр	Значение
Контакты	Однополюсный перекидной контакт
Допустимая нагрузка	4 А ~220 В / 4 А −42 В
Электрическое присоединение ***	Электрический разъём в пластиковом корпусе Pg9

*** — под заказ другие варианты присоединения

Температурные диапазоны

Среда	Температура
Окружающая	−25…+70 °C
Контролируемая	−40…+130 °C

Материалы и конструкция

Элемент	Материал / исполнение
Корпус и штуцер *	IP65, нержавеющая сталь 08Х17Н13М2
Мембрана **	Бутадиен-нитрильный каучук (NBR) или гидрированный бутадиен-нитрильный каучук (HNBR)
Резьба присоединения	G¼, G½

* — под заказ латунь, сталь с цинковым покрытием ** — под заказ Витон и др. материалы
