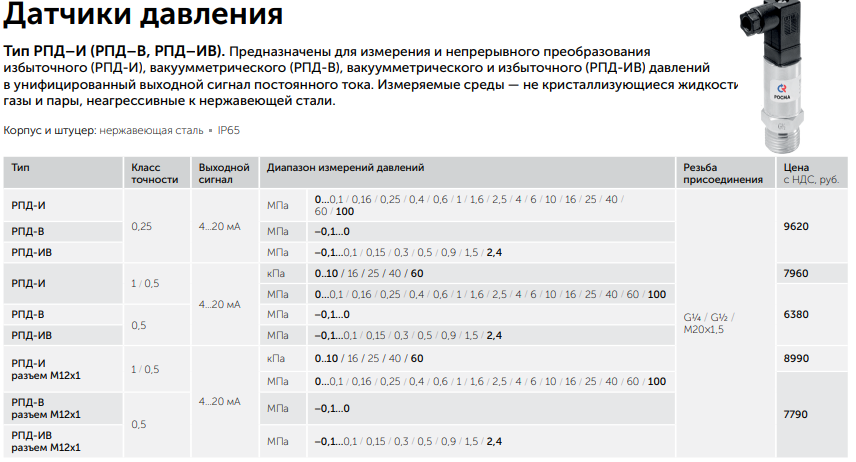

Датчики давления РПД-И (РПД-В, РПД-ИВ)

Арт. Тип РПД-И (РПД-В, РПД-ИВ)

от 5700 руб. с НДС

за шт.

Датчики давления предназначены для измерения и непрерывного преобразования избыточного (РПД-И), вакуумметрического (РПД-В), вакуумметрического и избыточного (РПД-ИВ) давлений в унифицированный выходной сигнал постоянного тока.

Измеряемые среды для датчиков давления (преобразователей) — не кристаллизующиеся жидкости, газы и пары, неагрессивные к нержавеющей стали. При использовании прибора для измерений в агрессивной, вязкой или абразивной среде необходимо защитить чувствительный элемент РПД, установив датчик в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.

Область применения

Системы сбора данных, автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, городского хозяйства, включая системы водоснабжения, вентиляции и теплоснабжения.

Технические характеристики

Параметр	Значение
Класс точности	0,25 * / 0,5 / 1,0
Предельное давление перегрузки	200% от ВПИ, кроме РПД-И 0…100 МПа
Резьба присоединения	G¼, G½ или M20×1,5
Межповерочный интервал	5 лет

* — для диапазонов от 0,1 МПа

Диапазон измерений давлений

Тип	Единицы	Диапазон
РПД-И	кПа	0…10 / 16 / 25 / 40 / 60
РПД-И	МПа	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
РПД-В	МПа	−0,1…0
РПД-ИВ	МПа	−0,1…0,1 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

Температурные диапазоны

Среда	Температура
Окружающая	−40…+100 °C
Измеряемая	−40…+100 °C

Электрические характеристики

Параметр	Значение
Выходной сигнал	4…20 мА
Напряжение питания	12…36 В
Потребляемая мощность	Не более 1 Вт
Время отклика	≤5 мс
Электрическое присоединение	Электрический разъём в пластиковом корпусе с сальниковым кабельным вводом, либо разъём M12×1 (4 pin) пластик **

** — под заказ
