Термометры коррозионностойкие (осевое присоединение)
Коррозионностойкий термометр с осевым присоединением предназначен для измерения температуры агрессивных жидкостей и газов.
Принцип работы
Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. При изменении температуры пружина изгибается и вращает стрелку термометра.
Корпус и шток виброустойчивого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали.
Область применения
- химическая промышленность;
- нефтехимическая промышленность;
- машиностроение.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр корпуса | 100 мм |
| Класс точности | 1,5 |
| Степень защиты | IP54 |
| Присоединение | Осевое |
| Резьба присоединения (на штоке) | G½ или M20×1,5 (под заказ) |
| Регулировка | На штоке |
| Комплектность | Без гильзы (возможна комплектация гильзой из нержавеющей стали) |
Диапазоны показаний температур
- −30…+50 °C
- 0…+100 °C
- 0…+120 °C
- 0…+160 °C
- 0…+200 °C
- 0…+250 °C
- 0…+350 °C
- 0…+450 °C
Длина погружной части
64, 100, 150, 250 мм (под заказ возможно изготовление погружной части длиной до 1600 мм).
Рабочее давление
- на штоке: 10 МПа (100 кгс/см²);
- на гильзе: 25 МПа (250 кгс/см²).
Межповерочный интервал
- 3 года — при диапазоне измерений +20…+100 °C, +20…+140 °C;
- 2 года — для всех остальных диапазонов.
Температурные диапазоны
| Среда | Температура |
|---|---|
| Окружающая | −40…+60 °C |
Материалы и конструкция
| Элемент | Материал / исполнение |
|---|---|
| Корпус | Нержавеющая сталь |
| Кольцо | Нержавеющая сталь, байонетное |
| Шток | Нержавеющая сталь |
| Чувствительный элемент | Биметаллическая спираль |
| Циферблат | Алюминий, шкала чёрная на белом фоне |
| Стекло | Минеральное |
Техническая документация
- ТУ 4211-001-4719015564-2008
Документы
Описание

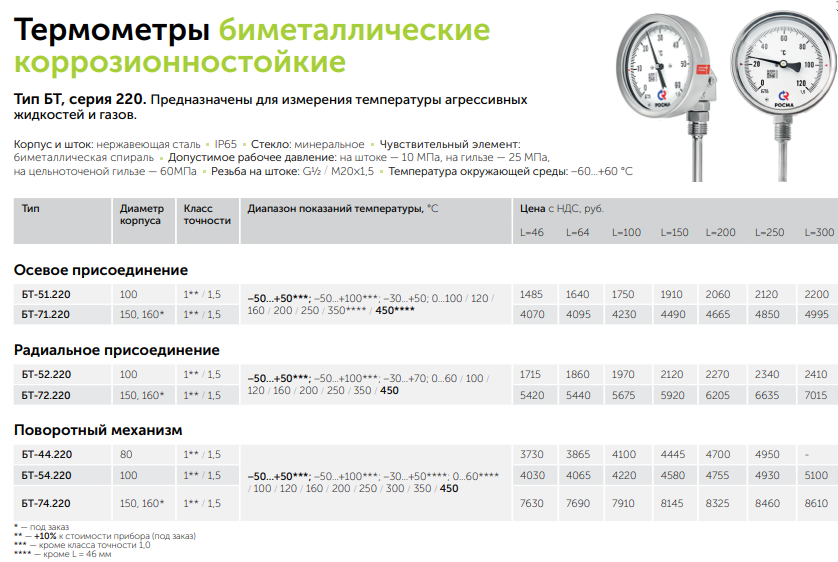

РОСМА-69-71-Термометры-биметаллические-коррозионностойкие-Осевое-присоединение.pdf
Форма заказа
Термометры БТ серии 220 коррозионностойкие биметалличес.pdf
Исполнение
Стандартное исполнение
Стандартная конфигурация термометра доступна для заказа.
Нестандартное исполнение
По запросу возможно изготовление в нестандартном исполнении.
