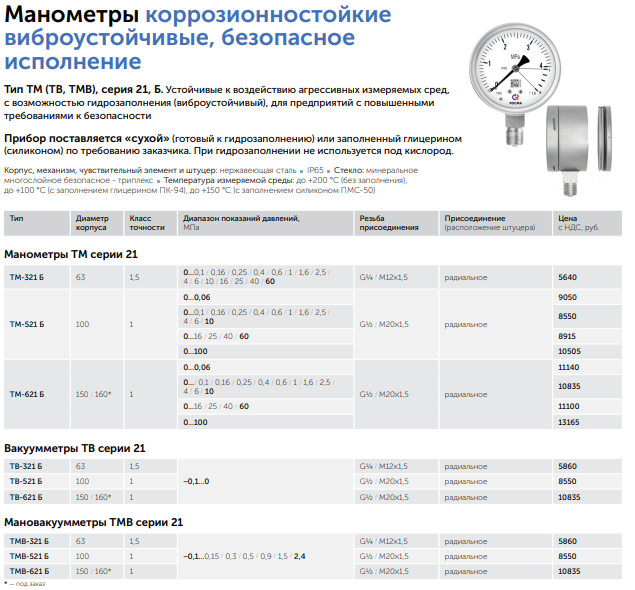

Манометры
Манометры коррозионностойкие виброустойчивые, безопасное исполнение
Арт. Тип ТМ (ТВ, ТМВ), серия 21, Б
от 5500 руб. с НДС
за шт.
Промышленные коррозионностойкие манометры, устойчивые к воздействию агрессивных измеряемых сред, с возможностью гидрозаполнения (виброустойчивые), для предприятий с повышенными требованиями к безопасности.
Область применения — предприятия с повышенными требованиями к безопасности.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр корпуса | 63, 100, 150, 160 * мм |
| Присоединение | Радиальное |
| Межповерочный интервал | 2 года |
* — под заказ
Класс точности
| Диаметр | Класс точности |
|---|---|
| Ø63 | 1,5 |
| Ø100, 150, 160 | 1,0 |
Диапазон показаний давлений, МПа
| Модель | Диапазон |
|---|---|
| ТМ | 0…0,06 ** / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 ** |
| ТВ | −0,1…0 |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
** — кроме Ø63
Резьба присоединения
| Диаметр | Резьба |
|---|---|
| Ø63 | G¼ / M12×1,5 |
| Ø100, 150, 160 | G½ / M20×1,5 |
Рабочие диапазоны
| Тип нагрузки | Значение |
|---|---|
| Постоянная | ¾ шкалы |
| Переменная | ⅔ шкалы |
| Кратковременная | 130% шкалы |
Температурные диапазоны
Окружающая среда
| Заполнение | Температура |
|---|---|
| Без заполнения | −60…+60 °C |
| Глицерин ПК-94 | −20…+60 °C |
| Силикон ПМС-50 | −60…+60 °C |
Измеряемая среда
| Заполнение | Температура |
|---|---|
| Без заполнения | −60…+200 °C |
| Глицерин ПК-94 | −20…+100 °C |
| Силикон ПМС-50 | −60…+150 °C |
Материалы и конструкция
| Элемент | Материал / исполнение |
|---|---|
| Корпус | IP65, сплошная перегородка, вышибная задняя стенка, нержавеющая сталь 08Х17Н13М2 |
| Кольцо | Нержавеющая сталь 08Х17Н13М2, байонетное |
| Штуцер, чувствительный элемент, трибко-секторный механизм | Нержавеющая сталь 08Х17Н13М2 |
| Циферблат | Алюминий, шкала чёрная на белом фоне |
| Стекло | Минеральное многослойное безопасное — триплекс |
| Корректор нуля | Опция: на стрелке (Ø100, 150, 160) |
Техническая документация
- ТУ 4212-001-4719015564-2008
- ГОСТ 2405-88
Документы
Описание
РОСМА-32_34-Манометры-коррозионностойкие-виброустойчивые-безопасное-исполнение.pdf
Форма заказа
Коррозионностойкие виброустойчивые манометры Росма, без.pdf
Исполнение
Стандартное исполнение
Стандартная конфигурация манометра доступна для заказа.
Нестандартное исполнение
По запросу возможно изготовление в нестандартном исполнении.
