Манометры с электроконтактной приставкой

Арт. Тип ТМ (ТВ, ТМВ), серия 10. ЭКМ

от 2500 р с ндс

за шт.

Манометр с электроконтактной приставкой предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.

Электроконтактная приставка может устанавливаться на манометры или мановакуумметры диаметром 100 и 150 мм и классом точности 1,5.

Область применения: теплоснабжение, водоснабжение, вентиляция, машиностроение.

Манометр с электроконтактной приставкой, более известный как электроконтактный манометр или ЭКМ, предназначен для коммутации электрических цепей в зависимости от величины измеряемого давления.

ЭКМ работает следующим образом: электроконтактная группа и стрелка прибора механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи.

ЭКМ производства ЗАО «Росма» изготавливаются на базе общетехнических манометров ТМ-510 и ТМ-610 с диаметрами корпусов 100 мм и 150 мм соответственно. После установки электроконтактной приставки манометр технический становится полноценным ЭКМ.

Диаметр корпуса 100, 150 мм

Класс точности 1,5

Диапазон показаний давлений

0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа ТМ

−1…0 МПа ТВ

−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа ТМВ

Конструкция

Электроконтактная приставка может быть установлена на ТМ (ТВ, ТМВ)-510 или ТМ (ТВ, ТМВ)-610 с радиальным расположением штуцера и классом точности 1,5. Электроконтактная группа снабжена указателями, с помощью которых осуществляется настройка приставки на пороговое значение (значение уставки).

Принцип действия

Электроконтактная группа приставки механически связана со стрелкой показывающего прибора, и при превышении значения уставки происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.

Электрическая схема

одноконтактная Исп. I (ОЗ), Исп. II (ОР)

двухконтактная Исп. III (ЛРПР), Исп. IV (ЛЗПЗ), Исп. V (ЛРПЗ) или Исп. VI (ЛЗПР)

— под заказ

Тип контактов

с магнитным поджатием, серебряное покрытие

Максимальное напряжение −220 В, ~380 В

Максимальный ток 1 А

Максимальная разрывная мощность контактов 30 Вт, 50 В·А

Минимальные электрические характеристики

Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем

Пределы допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний ±4

Корпус IP40, сталь, цвет черный

Кольцо Сталь, цвет черный

Штуцер Медный сплав (100 МПа — сталь, нержавеющая сталь)

Чувствительный элемент Медный сплав, сталь (100 МПа — сталь, нержавеющая сталь)

Трибко-секторный механизм Медный сплав, сталь (100 МПа — сталь, нержавеющая сталь)

Корпус, кольцо — сталь 10

Циферблат Алюминий, шкала черная на белом фоне

Стекло Органическое

Присоединение Радиальное Резьба присоединения G½ или М20×1,5

Межповерочный интервал 2 года

Техническая документация ТУ 4212-001-4719015564-2008 ГОСТ 2405-88

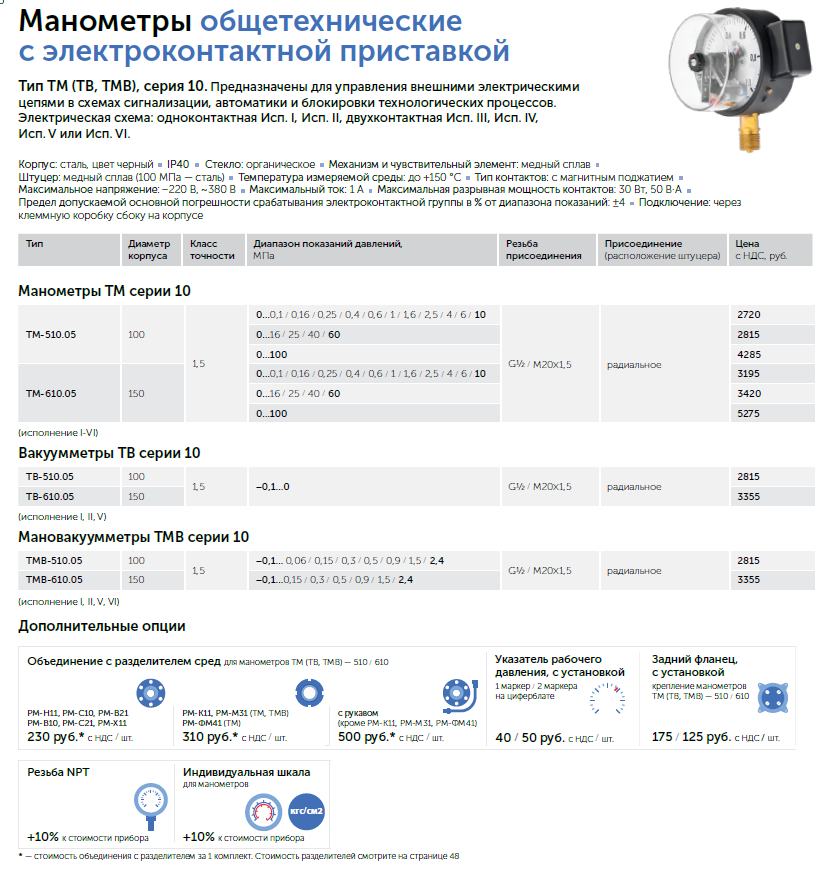

РОСМА-9-10-Манометры-общетехнические-с-электроконтактной-приставкой.pdf

форма заказа Электроконтактные манометры (ЭКМ) «РОСМА» –.pdf

стандартные исполнения для диам 100 мм ТМ-510Р.05(0-0,16MPa)G1/2.1,5 ТМ-510Р.05(0-0,1MPa)G1/2.1,5 ТМ-510Р.05(0-0,25MPa)G1/2.1,5 ТМ-510Р.05(0-0,4MPa)G1/2.1,5 ТМ-510Р.05(0-0,6MPa)G1/2.1,5 ТМ-510Р.05(0-1,6MPa)G1/2.1,5 ТМ-510Р.05(0-10MPa)G1/2.1,5 ТМ-510Р.05(0-16MPa)G1/2.1,5 ТМ-510Р.05(0-1MPa)G1/2.1,5 ТМ-510Р.05(0-2,5MPa)G1/2.1,5 ТМ-510Р.05(0-250кгс/см²)G1/2.1,5 ТМ-510Р.05(0-25MPa)G1/2.1,5 ТМ-510Р.05(0-40MPa)G1/2.1,5 ТМ-510Р.05(0-4MPa)G1/2.1,5 ТМ-510Р.05(0-60MPa)G1/2.1,5 ТМ-510Р.05(0-60MPa)G1/2.1,5.колодка сзади

ТМ-510Р.05(0-0,16MPa)M20x1,5.1,5 ТМ-510Р.05(0-0,1MPa)M20x1,5.1,5 ТМ-510Р.05(0-0,25MPa)M20x1,5.1,5 ТМ-510Р.05(0-0,4MPa)M20x1,5.1,5 ТМ-510Р.05(0-0,6MPa)M20x1,5.1,5 ТМ-510Р.05(0-1,6MPa)M20x1,5.1,5 ТМ-510Р.05(0-100MPa)M20x1,5.1,5 ТМ-510Р.05(0-10MPa)M20x1,5.1,5 ТМ-510Р.05(0-10кгс/см²)M20x1,5.1,5 ТМ-510Р.05(0-16MPa)M20x1,5.1,5 ТМ-510Р.05(0-16кгс/см²)M20x1,5.1,5 ТМ-510Р.05(0-1MPa)M20x1,5.1,5 ТМ-510Р.05(0-2,5MPa)M20x1,5.1,5 ТМ-510Р.05(0-25MPa)M20x1,5.1,5 ТМ-510Р.05(0-25кгс/см²)M20x1,5.1,5 ТМ-510Р.05(0-25кгс/см²)M20x1,5.1,5.колодка сзади ТМ-510Р.05(0-40MPa)M20x1,5.1,5 ТМ-510Р.05(0-40MPa)M20x1,5.1,5.Зав.№.O2 ТМ-510Р.05(0-4MPa)M20x1,5.1,5 ТМ-510Р.05(0-4кгс/см²)M20x1,5.1,5 ТМ-510Р.05(0-60MPa)M20x1,5.1,5 ТМ-510Р.05(0-6MPa)M20x1,5.1,5
