Цельноточеные гильзы на 60 МПа
Цельноточёные гильзы из нержавеющей стали являются важным дополнительным элементом термометра и устанавливаются на шток прибора. В первую очередь они предназначены для защиты средств измерения от воздействия агрессивных сред и высоких давлений. А также позволяют производить монтаж и замену приборов в процессе эксплуатации без отключения системы.
Гильзы изготавливаются из цельного металлического прутка. Благодаря такой конструкции они могут выдерживать более высокие давления (до 60 МПа), чем обычные гильзы из нержавеющей стали. Поэтому их рекомендуется использовать в сферах химической и нефтехимической промышленности.
При заказе гильз необходимо указать тип и серию термометра, наружную резьбу и длину погружной части гильзы (L).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочее давление | 60 МПа |
| Диаметр гильзы | 16 мм |

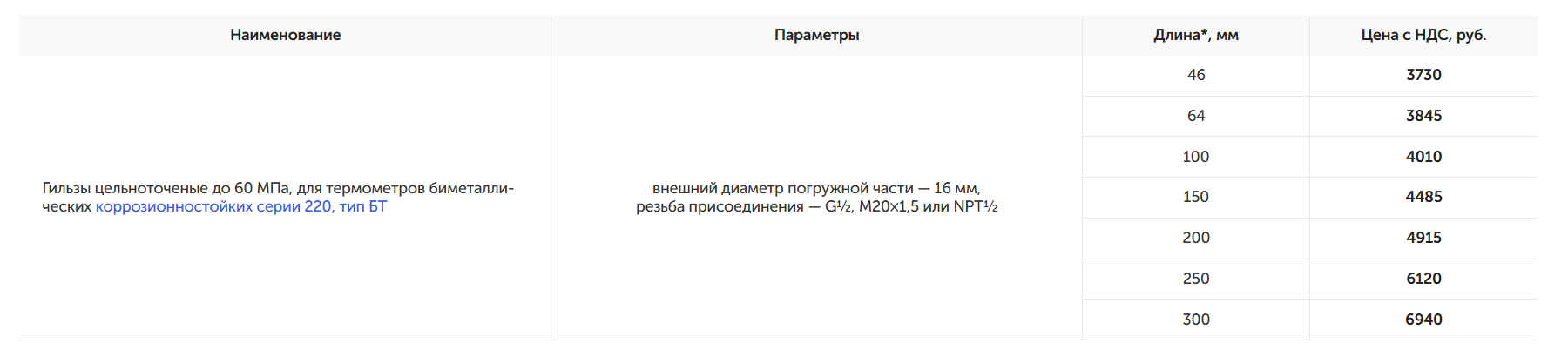

| Длина гильзы * | 46 / 64 / 100 / 150 / 200 / 250 / 300 мм |
| Материал | Нержавеющая сталь 08Х18Н10 |
* — возможно изготовление погружной части длиной до 600 мм (с шагом 50 мм).
Техническая документация
- НСРП.408721.003ТУ
Документы
Описание
РОСМА-142-Гильзы-Цельноточенные-Для-РТ.pdf
Форма заказа
Гильза защитная цельноточеная для термометров БТ до 60 .pdf
Исполнение
Стандартное исполнение
Стандартная конфигурация цельноточёных гильз доступна для заказа.
Нестандартное исполнение
По запросу возможно изготовление в нестандартном исполнении.
