Гильзы из нержавеющей стали

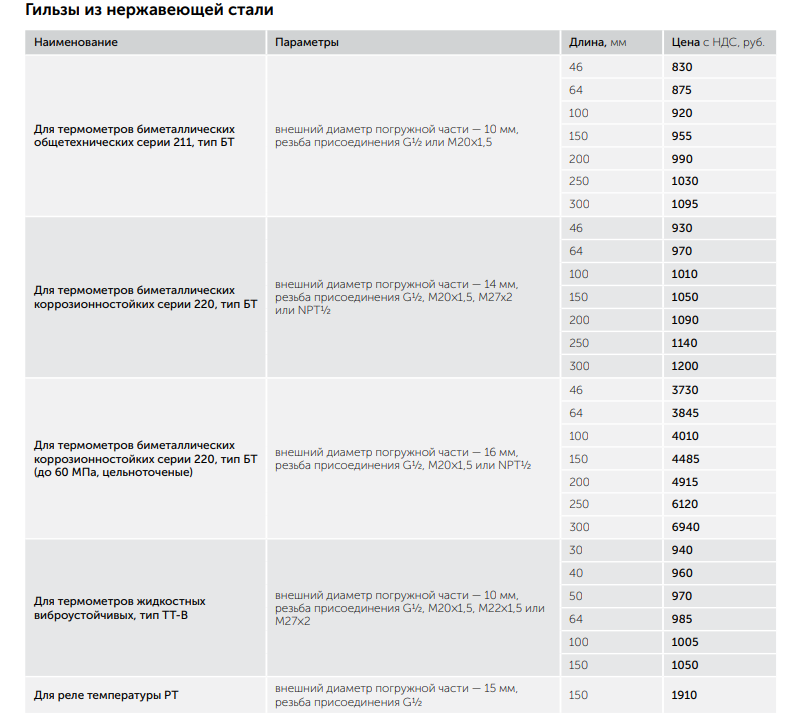

Арт. Гильзы из нержавеющей стали
от 730 руб. с НДС
за шт.
Гильзы из нержавеющей стали для БТ серии 211, 220, ТТ-В предназначены для защиты средств измерений от воздействия агрессивных измеряемых сред и высоких давлений.
При заказе необходимо указать тип и серию БТ, наружную / внутреннюю резьбу гильзы и длину её погружной части (L).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочее давление | 25 МПа |
| Материал | Нержавеющая сталь 08Х18Н10 |
Диаметр гильзы, мм
| Тип термометра | Диаметр |
|---|---|
| БТ серия 211, ТТ-В | 10 |
| БТ серия 220 | 14 |
Длина гильзы, мм
| Тип термометра | Длина |
|---|---|
| БТ серия 211 *, 220 ** | 46 / 64 / 100 / 150 / 200 / 250 / 300 |
| ТТ-В | 30 / 40 / 50 / 64 / 100 / 150 |
* — возможно изготовление погружной части длиной до 1000 мм для осевых и радиальных БТ (с шагом 50 мм). ** — возможно изготовление погружной части длиной до 1600 мм для радиальных и универсальных БТ и длиной до 1000 мм для осевых БТ (с шагом 50 мм).
Техническая документация
- БТ-211, 220: НСРП.408721.003ТУ
- ТТ-В: НСРП.408721.003ТУ
Документы
Описание
РОСМА-141-Гильзы-для-БТ-ТТ-В.pdf
Форма заказа
Гильзы погружные для термометров биметаллических БТ и Т.pdf
Исполнение
Стандартное исполнение
Стандартная конфигурация гильз доступна для заказа.
Нестандартное исполнение
По запросу возможно изготовление в нестандартном исполнении.
