Рукава соединительные для РМ
Рукава соединительные являются вспомогательным гибким соединительным элементом для монтажа прибора измерения давления (манометры, датчики давления) и мембранного разделителя РМ, если прибор измерения давления и разделитель находятся на удалении друг от друга.
Соединительные рукава могут использоваться в том случае, если температура измеряемой среды выходит за пределы рабочего диапазона температуры измерительного прибора. В этом случае рабочая среда охлаждается путём прохождения через соединительный рукав до точки входа в измерительный прибор.
Технические характеристики
| Параметр | Значение |
|---|---|
| Максимальное давление | 10 МПа * |
| Диапазон рабочих температур | −50…+200 °C |
| Резьба присоединения к прибору | Внутренняя: M20×1,5 |
| Резьба присоединения к РМ | Наружная: M20×1,5 |
| Длина | 2 / 3 / 4 / 5 м |
| Материал рукава и штуцеров | Нержавеющая сталь 08Х18Н10 |
* — при объединении разделителя со средством измерений через рукав максимальное давление не должно превышать 10 МПа.
Документы
Описание
РОСМА-136-Капилляры-Рукава-Демпфер-ДУ (1).pdf
Форма заказа
Рукава соединительные для РМ Росма – цена, применение, .pdf
Исполнение

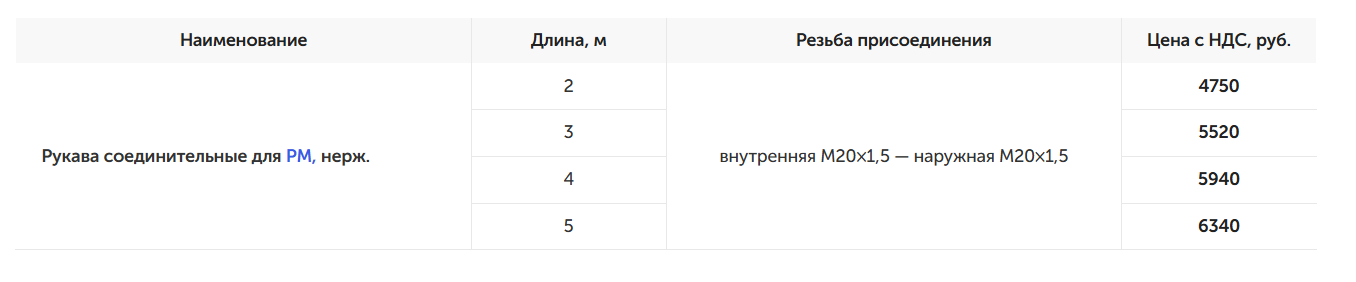

Стандартное исполнение
Стандартная конфигурация соединительных рукавов доступна для заказа.
Нестандартное исполнение
По запросу возможно изготовление в нестандартном исполнении.
