Быстрозажимной патрон
Арт. Быстрозажимной патрон

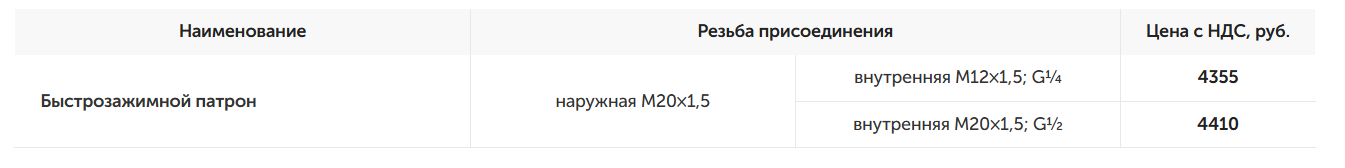

от 4200 руб.с НДС
за шт.
Быстрозажимной патрон (БЗП) предназначен для быстрого монтажа и демонтажа измерительных приборов (датчики давления, манометры и т.д.) в процессе их поверки на поверочных стендах в метрологических лабораториях. Также устройство может быть использовано при опрессовке различных устройств и магистралей в неагрессивных к каучуку средах.
Не требует применения гаечных ключей.
Область применения — метрологические лаборатории, поверка средств измерения (СИ).
Технические характеристики
| Параметр | Значение |
|---|---|
| Максимальное рабочее давление | 40 МПа |
| Максимальная рабочая температура | 80 °C |
| Материал патрона | Нержавеющая сталь 08Х18Н10 |
| Материал уплотнительного кольца | Бутадиен-нитрильный каучук (NBR) |
Резьба присоединения
- Наружная: M20×1,5
- Внутренняя: M20×1,5, M12×1,5, G½ или G¼ *
* — под заказ другие резьбы
Максимальный вес, кг
- 0,16 (внутр. M12×1,5; G¼)
- 0,36 (внутр. M20×1,5; G½)
Техническая документация
- ТУ 4218-001-4719015564-2015
Документы
Описание
РОСМА-134-Ниппель-Фитинги-БЗП-Коннектор (3).pdf
Форма заказа
Быстрозажимные патроны БЗП для измерительных приборов _.pdf
Исполнение
Стандартное исполнение
Стандартная конфигурация быстрозажимного патрона доступна для заказа.
Нестандартное исполнение
По запросу возможно изготовление в нестандартном исполнении.
