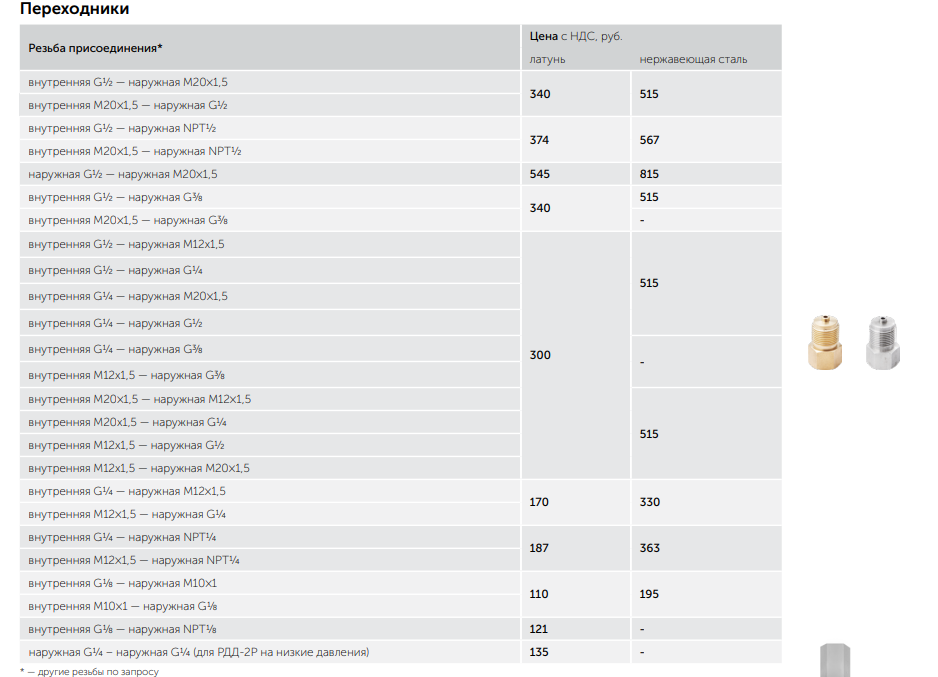

Переходники из латуни или нержавеющей стали
Переходник для манометра давления — это дополнительный соединительный элемент для монтажа приборов в существующее посадочное гнездо на трубопроводных линиях и промышленных магистралях. Устройство применяется для установки средства измерения (СИ) в случае, если стандартный штуцер не совпадает с резьбой посадочного гнезда.
Штуцер манометра вкручивается в переходник, и таким образом происходит переход с одного типа резьбы на другую.
Переходники изготавливаются из латуни или нержавеющей стали. Выбор материала обусловлен типом СИ и рабочей средой.
Устройства из латуни используются при измерении давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Для агрессивных к медным сплавам сред с температурой до 200 °C нужно использовать устройства из нержавеющей стали.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочее давление | 25 МПа (латунь) / 60 МПа (нержавеющая сталь) |
| Материал | Латунь или нержавеющая сталь 08Х18Н10 |
Техническая документация
- ТУ 4218-001-4719015564-2015
Документы
Описание
РОСМА-135-Переходники-Удлинители (1).pdf
Форма заказа
Переходники из латуни и нержавейки для манометра давлен.pdf
Исполнение
Стандартное исполнение
Стандартная конфигурация переходника доступна для заказа.
Нестандартное исполнение
По запросу возможно изготовление в нестандартном исполнении.
