Кнопочный запорный клапан АГ-М
Кнопочный запорный клапан АГ-М (аналог модели VE2-2) предназначен для перекрытия потока рабочей среды к манометру на низкие давления КМ (напоромеру) или ТМ, а также для снижения постоянной нагрузки давления среды, которая негативно сказывается на чувствительном элементе прибора — мембране или трубке Бурдона.
Длительное нахождение мембраны средства измерения (СИ) под давлением ухудшает метрологические свойства прибора (снижается точность показаний). Клапан, установленный перед СИ, позволяет автоматически перекрывать и разгружать систему с давлением до 1,6 МПа (16 кгс/см²).
Принцип работы
При необходимости подключения системы к измерительному прибору необходимо нажать кнопку до упора и провернуть на произвольный угол. После поворота кнопки под действием пружины происходит возврат штока в исходное положение и перекрывание каналов, а излишки давления газа сбрасываются из полостей СИ во внешнюю среду. Герметизация штока осуществляется уплотнительными кольцами.
Запорный клапан частично изготовлен из латуни, поэтому его можно использовать только для газов и неагрессивных жидкостей.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Нормально закрытый |
| Рабочее давление | 1,6 МПа |
| Максимальное давление | 2,4 МПа |
| Максимальная рабочая температура | 60 °C |
| Резьба присоединения к процессу | G½ (внутренняя) |
| Резьба присоединения к СИ | G½, M12×1,5 или M20×1,5 (внутренняя, накидная гайка) |
| Материал корпуса | Сталь 10 |
| Материал втулки | Латунь |
| Уплотнение | Смесь резиновая НО-68-I-HTA |
| Максимальный вес | 0,26 кг |
Документы
Описание
РОСМА-130-Трехходовой-кран-Игольчатый-клапан-100-МПа-ПК-03-АГ-М (1).pdf
Форма заказа
Кнопочный запорный клапан АГ-М для газов и неагрессивны.pdf

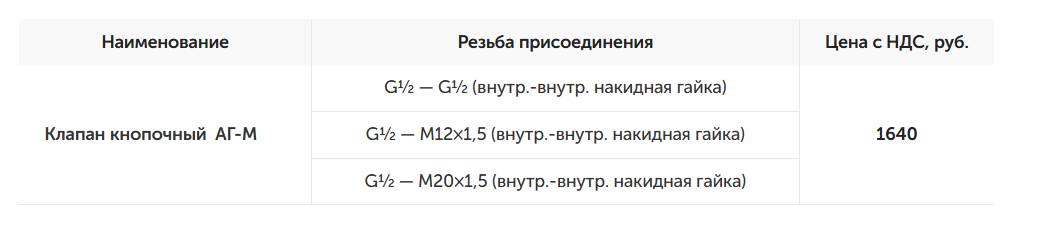

Исполнение
Стандартное исполнение
Стандартная конфигурация клапана доступна для заказа.
Нестандартное исполнение
По запросу возможно изготовление в нестандартном исполнении.
