Мембранные разделители сред химически стойкие, штуцерное присоединение

Арт. Тип РМ (штуцерное присоединение)

от 13800 руб. с НДС

за шт.

Мембранные разделители сред химически стойкие предназначены для защиты датчиков давления, манометров и других приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами. Защита устройства осуществляется путём передачи давления к измерительному прибору через разделительную мембрану и нейтральную жидкость.

Область применения

Все отрасли промышленности, где требуется защита прибора.

При поставке разделителя РМ в сборе со средством измерений заполнение разделительной жидкостью осуществляется вакуумной установкой.

Диапазон рабочих давлений, МПа

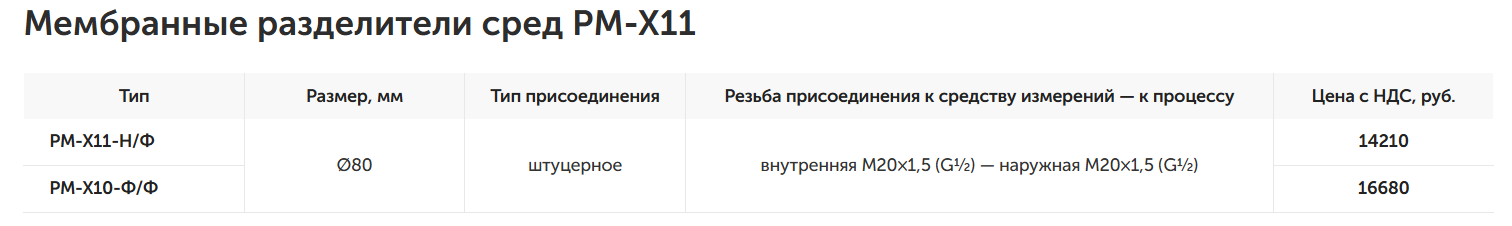

РМ-Х11-Н/Ф

Прибор	Диапазон
ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1
ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9
РД	−0,05…0,3; −0,07…0,6; −0,02…0,8; 0,1…1
РДД	0,05…0,2 / 0,4; 0,1…0,6
РПД-И *	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1
РПД-ИВ *	−0,1…0,15 / 0,3 / 0,5 / 0,9

РМ-Х10-Ф/Ф

Прибор	Диапазон
ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1
РПД-И *	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1

* — кроме РПД с разъёмом M12×1 и РПД с классом точности 0,25

Технические характеристики

Параметр	Значение
Диапазон рабочих температур	В соответствии с выбранным средством измерений, но не выше 150 °C
Материал верхнего фланца	Нержавеющая сталь 08Х17Н13М2 (исполнение Н/Ф) или фторопласт (PTFE) (исполнение Ф/Ф)
Материал нижнего фланца	Фторопласт (PTFE)
Материал мембраны	Фторопласт (PTFE)
Диаметр проходного отверстия	10 мм
Заливное отверстие	Исполнение Н/Ф — есть, исполнение Ф/Ф — нет
Разделительная жидкость	ПМС-20 (ГОСТ 13032-77)
Объём, вытесняемый под действием максимального давления	2,5 мл
Дополнительная погрешность, вносимая разделителем	±0,5% (компенсируется настройкой средства измерений)

Резьба присоединения

К средству измерений — внутренняя M20×1,5 или G½
К процессу — наружная M20×1,5 или G½

Варианты поставки

без средства измерений;
в сборе со средствами измерений с классом точности 0,4 и ниже (ТМ, ТМВ — кроме завальцованных, РПД-И *, РПД-ИВ *);
в сборе с соединительным рукавом (длина 2 / 3 / 4 / 5 м) ** и средствами измерений (ТМ, ТМВ — кроме завальцованных, РПД-И *, РПД-ИВ *);
в сборе с реле давления РД или РДД напрямую или через 1 или 2 капиллярные трубки.

** — до 1 МПа
