Мембранные разделители сред, штуцерное присоединение

Мембранные разделители сред предназначены для защиты датчиков давления, манометров и других приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами. Защита устройства осуществляется путем передачи давления к измерительному прибору через разделительную мембрану и нейтральную жидкость. Область применения: все отрасли промышленности, где требуется защита прибора. При поставке разделителя РМ в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.

Диапазон рабочих давлений, МПа

Низкие давления, РМ-Н11

ТМ 0…0,1 / 0, 16 / 0,25 / 0,4 ТВ −0,1…0 ТМВ −0,1…0,06 / 0,15 / 0,3 ЦМ-И 0…0,1 / 0,16 / 0,25 / 0,4 ЦМ-ИВ −0,1…0,15 / 0,3 ЦМ-С-И* 0…0,1 / 0,16 / 0,25 / 0,4 ЦМ-С-ИВ* −0,1…0,3 РД −0,05…0,3 РДД 0,05…0,2 / 0,4; 0,1…0,6 РПД-И** 0...0,1 / 0,16 / 0,25 / 0,4 РПД-ИВ** −0,1…0,1 / 0,15 / 0,3

Средние давления, РМ-С10, РМ-С10м

ТМ 0…0,6 / 1 / 1,6 / 2,5 ТМВ −0,1…0,5 / 0,9 / 1,5 / 2,4 ТМС-И 0…0,6 / 1 / 1,6 / 2,5 ТМС-ИВ −0,1…0,5 / 0,9 / 1,5 / 2,4 ЦМ-И 0…0,6 / 1 / 1,6 / 2,5 ЦМ-ИВ −0,1…0,5*** / 0,9 / 1,5 / 2,4 ЦМ-С-И* 0…0,6 / 1 / 1,6 / 2,5 ЦМ-С-ИВ* −0,1…0,5*** / 0,9 / 1,5 / 2,4 РД −0,07…0,6; −0,02…0,8; 0,1…1; 0,5…1,6 / 2,4 РДД 0,1…0,6 РПД-И** 0…0,6 / 1 / 1,6 / 2,5 РПД-ИВ** −0,1…0,5*** / 0,9 / 1,5 / 2,4

Высокие давления РМ-В10, РМ-В10м

ТМ 0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 ТМС-И 0…4 / 6 / 10 ЦМ-И 0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 ЦМ-С-И* 0…4 / 6 / 10 / 16 / 25 / 40 / 60 РД 0,5…3 РПД-И** 0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 Диапазон рабочих температур, °C В соответствии с выбранным средством измерений

Материал корпуса Нержавеющая сталь 08Х17Н13М2 Опция: возможны другие металлы

Мембрана Нержавеющая сталь 08Х17Н13М2 Опция: фторопластовое покрытие****, тантал, монель, хастеллой

Диаметр проходного отверстия, мм 10

Резьба присоединения К средству измерений — внутренняя M20×1,5, G½, NPT½***** К процессу — наружная М20×1,5 или G½, NPT½

Заливное отверстие Низкие давления (РМ-Н11) — есть Средние давления (РМ-С10, РМ-С10м) — нет Высокие давления (РМ-В10, РМ-В10м) — нет

Разделительная жидкость ПМС-20 (ГОСТ13032-77)

Объем, вытесняемый под действием максимального давления, мл 2,5

Дополнительная погрешность вносимая разделителем ±0,5% (компенсируется настройкой средства измерений)

Варианты поставки — без средства измерений — в сборе со средствами измерений (ТМ, ТВ, ТМВ - кроме завальцованных и МТИ с классом точности 0,25, ТМС-И, ТМС-ИВ, ЦМ-И, ЦМ-ИВ, ЦМ-С-И*, ЦМ-С-ИВ*, РПД-И**, РПД-ИВ**) — в сборе с соединительным рукавом (длина 2 / 3 / 4 / 5 м) и средствами измерений до 10 МПа (ТМ, ТВ, ТМВ - кроме завальцованных и МТИ с классом точности 0,25, РПД-И**) — в сборе с реле давления РД или РДД напрямую или через 1 или 2 капиллярные трубки

Техническая документация ТУ 4212-004-4719015564-2013

• — кроме ЦМ-С с классом точности 0,1 ** — кроме РПД с разъёмом М12х1 и РПД с классом точности 0,25 *** — только для РМ-С10 **** — кроме РМ-В10, РМ-В10м ***** — под заказ, только для приборов с ВПИ до 60 МПа включительно

При объединении РД или РДД с РМ и настройке на определенную уставку, перенастройка уставки недопустима!

Описание РОСМА-113-114-Мембранные-разделители-сред-Штуцерное-присоединение.pdf

Форма заказа Разделитель сред мембранный (штуцерное присоединение) д.pdf

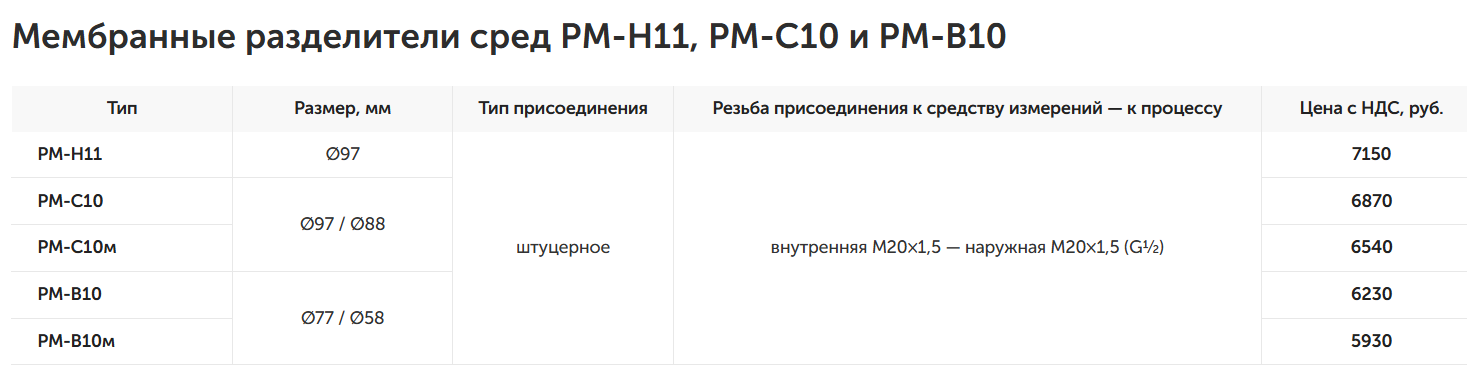

Стандартное исполнение

По Вашему запросу так же можем предложить аналоги или индивидуальное исполнение
