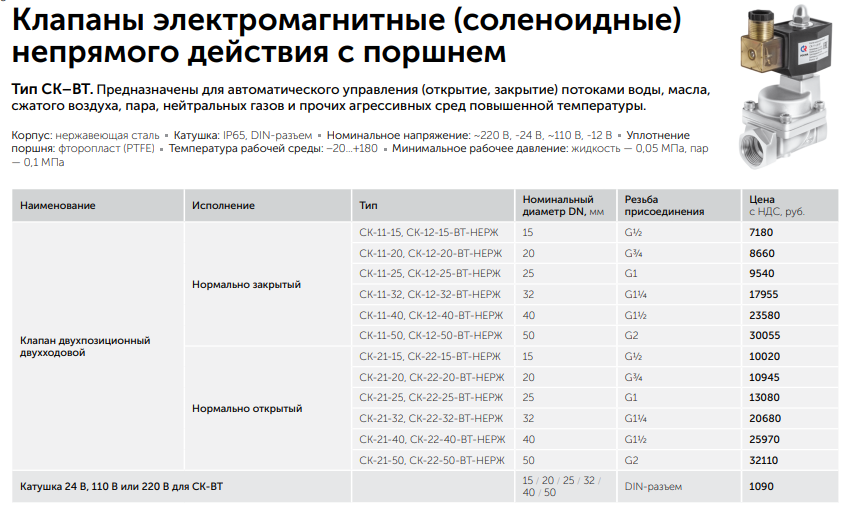

Клапаны электромагнитные (соленоидные) непрямого действия с поршнем

Арт. Тип СК-ВТ

от 6700 руб. с НДС

за шт.

Клапаны двухпозиционные двухходовые электромагнитные предназначены для автоматического управления (открытие, закрытие) потоками воды, масла, сжатого воздуха, пара, газов и прочих агрессивных сред повышенной температуры.

Область применения

трубопроводные системы и аппараты с автоматическим управлением;
водо- и теплоснабжение;
любые области, где требуется управление потоками рабочей среды.

Для корректной работы клапанов непрямого действия требуется обеспечить минимальный перепад давления (ΔР = 0,05 МПа) на входе и на выходе клапана.

Технические характеристики

Параметр	Значение
Принцип работы	Непрямого действия
Номинальный диаметр DN	15 / 20 / 25 / 32 / 40 / 50 мм
Исполнение	Нормально закрытый / нормально открытый
Минимальное рабочее давление	0,05 МПа (для жидкости) / 0,1 МПа (для пара)
Температура рабочей среды	−20…+180 °C
Температура окружающей среды	−20…+80 °C
Резьба присоединения	G½ / G¾ / G1 / G1¼ / G1½ / G2
Корпус	Нержавеющая сталь 08Х18Н10
Уплотнение поршня	Фторопласт (PTFE)

Максимальное рабочее давление, МПа (рабочая среда — жидкость)

Исполнение	DN, мм	220 В	24 В	110 В	12 В
Нормально закрытые	15, 20, 25, 32	4,0	2,5	4,0	2,5
Нормально закрытые	40, 50	2,6	1,8	2,8	2,0
Нормально открытые	15, 20, 25, 32	3,0	1,6	1,6	1,6
Нормально открытые	40, 50	2,2	1,0	1,0	1,0

Максимальное рабочее давление, МПа (рабочая среда — пар)

Исполнение	DN, мм	220 В	24 В	110 В	12 В
Нормально закрытые	15, 20, 25, 32	1,6	1,6	1,6	1,6
Нормально закрытые	40, 50	1,6 / 0,6	1,6	1,4	—
Нормально открытые	15, 20, 25, 32	1,6 / 1,0	1,0	1,0	—
Нормально открытые	40, 50	1,0	0,5	0,5	0,5

Пропускная способность

DN, мм	м³/час
15	4,11
20	6,51
25	10,28
32	20,57
40	24,85
50	41,13

Электрические характеристики

Параметр	Значение
Номинальное напряжение	~220 В, −24 В, ~110 В, −12 В
Катушка	IP65, DIN-разъём. Опция — энергосберегающий коннектор
