Термоманометры радиальные

Арт. Тип ТМТБ

от 1700 руб. с НДС

за шт.

Термоманометр радиальный — комбинированный прибор, предназначенный для измерения температуры и избыточного давления неагрессивных к медным сплавам сред в системах теплоснабжения и водоснабжения.

Термоманометр объединяет в одном корпусе манометр и термометр, имеет циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчёта давления, другая — температуры. Компания РОСМА выпускает устройства двух типоразмеров: диаметром корпуса 80 и 100 мм. По расположению штуцера приборы подразделяются на осевые и радиальные. Длина погружной части также может варьироваться по заказу потребителя.

Термоманометр комплектуется клапаном, который служит для удобства подключения прибора, а также позволяет его демонтировать без разгерметизации (слива) системы и остановки технологического процесса. Максимальное рабочее давление на клапане — 2,5 МПа.

Область применения

системы отопления, водоснабжения;
бойлеры;
паровые котлы.

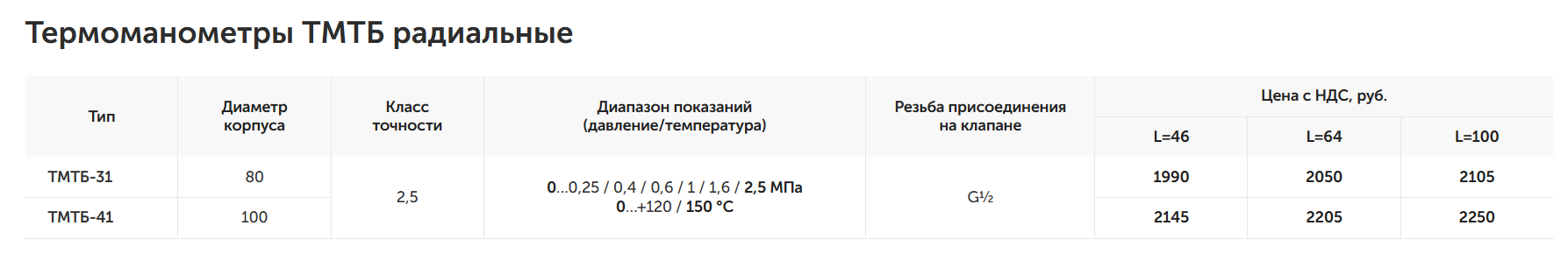

Технические характеристики

Параметр	Значение
Диаметр корпуса	80, 100 мм
Класс точности	2,5
Диапазон показаний температур	0…+120 / 150 °C
Диапазон показаний давлений	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа
Длина погружной части	46, 64, 100 мм
Присоединение	Радиальное
Резьба присоединения (на клапане)	G½
Максимальное рабочее давление (на клапане)	2,5 МПа
Межповерочный интервал	2 года

Температурные диапазоны

Среда	Температура
Окружающая	−60…+60 °C
Измеряемая	0…+150 °C

Материалы и конструкция

Элемент	Материал / исполнение
Корпус	IP40, сталь 10, цвет чёрный
Кольцо	Хромированная сталь 10
Чувствительный элемент манометрической части, трибко-секторный механизм, клапан	Медный сплав
Чувствительный элемент термометрической части	Биметаллическая спираль
Циферблат	Алюминий, шкала чёрная на белом фоне, с цветовым разделением секторов измерения температуры и давления
Стекло	Минеральное
Штуцер манометра	Медный сплав
Шток термометра	Нержавеющая сталь 08Х18Н10
