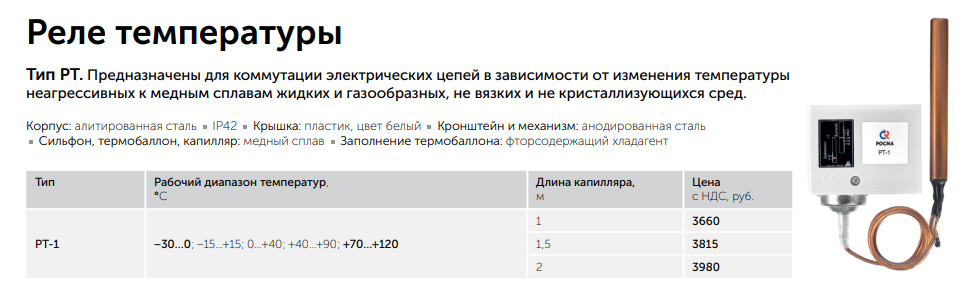

Реле температуры РТ

Реле температуры РТ предназначены для коммутации электрических цепей в зависимости от изменения температуры неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.

Область применения

• системы вентиляции;
• холодильное оборудование;
• различные охлаждающие системы.

---

Рабочий диапазон

Рабочий диапазон, °C	Дифференциал, °C	Тмакс., °C
−30…0	2…10	+45
−15…+15	2…10	+45
0…+40	5…15	+120
+40…+90	5…15	+120
+70…+120	5…15	+120

---

Электрические характеристики

Параметр	Значение
Контакты	Однополюсный перекидной контакт
Воспроизводимость	±2%
Допустимая нагрузка	8 А ~220 В / 16 А ~110 В

---

Температурные диапазоны

Среда	Температура
Окружающая	−30…+60 °C
Контролируемая	−30…+120 °C

---

Материалы и конструкция

Элемент	Материал / исполнение
Корпус	IP42, алитированная сталь 10
Крышка	Пластик, цвет белый
Кронштейн и механизм	Анодированная сталь 10
Сильфон, термобаллон, капилляр	Медный сплав
Заполнение термобаллона	Фторсодержащий хладагент
Шкала	Алюминий, цвет чёрный
Стекло	Органическое
Длина капилляра	1 / 1,5 / 2 м (возможно изготовление до 12 м с шагом 1 м)

---

Монтаж

Параметр	Значение
Варианты монтажа	На приборную панель или с помощью кронштейна
Монтаж кабеля	Кабельный ввод, Ø кабеля 6–14 мм

---

Комплектность

• Без гильзы;
• Опция: гильза из нержавеющей стали 08Х18Н10.

---

Вес

Элемент	Вес, кг
РТ	0,37
Кронштейн	0,07

---

Надёжность

100 000 циклов срабатывания.

---

Климатическое исполнение

• Группа В3 по ГОСТ Р 52931
• Климатическое исполнение УХЛ
• Категория 3.1 по ГОСТ 15150

---

Техническая документация

• НСРП.405251.001ТУ

---

Документы

Описание

РОСМА-94-Реле-температуры-РТ.pdf

Форма заказа

Реле температуры РТ предназначены для коммутации электр.pdf

---


---

Исполнение

Стандартное исполнение

Стандартная конфигурация реле доступна для заказа.

Нестандартное исполнение

По запросу возможно изготовление в нестандартном исполнении.
