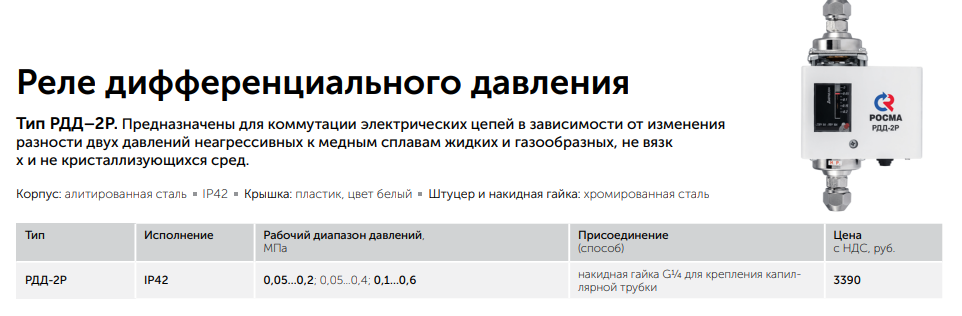

Дифференциальные реле давления РДД-2Р

Арт. Тип РДД-2Р

от 3000 руб с НДС

за шт.

Дифференциальные реле давления РДД предназначены для коммутации электрических цепей в зависимости от изменения разности двух давлений неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред. Максимальная температура измеряемой среды (воздух, масло, вода, хладоны) — 110 °C.

Принцип работы

Принцип действия реле перепада давлений состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который, деформируясь, переключает однополюсный перекидной контакт.

Основными параметрами дифференциального реле перепада давлений выступают диапазон измеряемой разности давления, фиксированный дифференциал, а также максимальное статическое давление на входе прибора.

Область применения

теплоснабжение, водоснабжение, вентиляция;
машиностроение;
регулировка потери давления в фильтрах техники кондиционирования и вентиляции.

Рабочий диапазон

Рабочий диапазон, МПа	Дифференциал, МПа (фиксированный)	Р статич. макс., МПа
0,05…0,2	0,03…0,05	0,5
0,05…0,4	0,06…0,2	1,5
0,1…0,6	0,06…0,2	3,0

Электрические характеристики

Параметр	Значение
Контакты	Однополюсный перекидной контакт
Воспроизводимость	±2%
Допустимая нагрузка	8 А ~220 В / 16 А ~110 В

Температурные диапазоны

Среда	Температура
Окружающая	−10…+70 °C
Контролируемая	−10…+110 °C

Материалы и конструкция

Элемент	Материал / исполнение
Корпус	Алитированная сталь 10, IP42
Крышка	Пластик, цвет белый
Штуцер и накидная гайка	Хромированная сталь 10
Кронштейн и механизм	Анодированная сталь 10
Сильфон	Медный сплав
Шкала	Алюминий, цвет чёрный
Стекло	Органическое

Способ присоединения

Штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (до Ø8 мм).

Монтаж

Параметр	Значение
Варианты монтажа	На приборную панель или с помощью кронштейна
Монтаж кабеля	Кабельный ввод, Ø кабеля 6–14 мм
