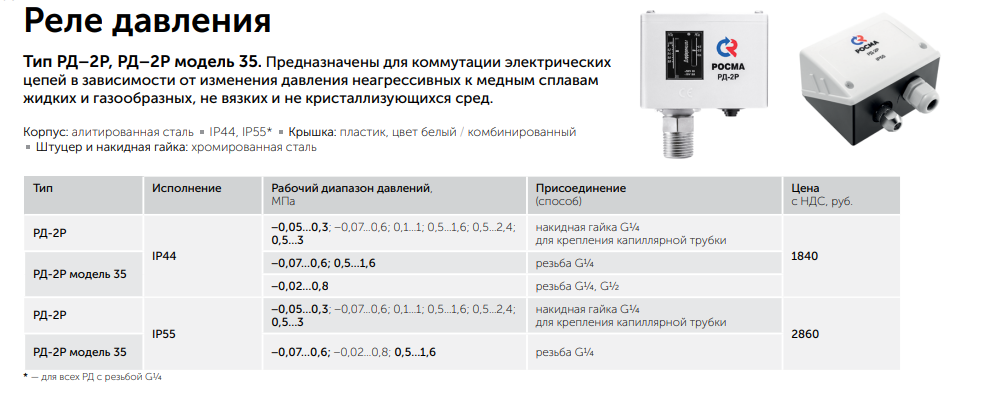

Реле давления РД-2Р

Арт. Тип РД-2Р, РД-2Р модель 35

от 1600 руб. с НДС

за шт.

Реле давления (прессостат) предназначено для переключения электрических цепей в зависимости от изменения давления среды.

Среда должна быть неагрессивной к медным сплавам — жидкой или газообразной, не вязкой и не кристаллизующейся, с максимальной температурой до 110 °C (воздух, масло, вода, хладоны).

Принцип работы

Когда давление в системе достигает заданной уставки, происходит переключение однополюсного перекидного контакта — реле замыкает или размыкает электрическую цепь. При изменении давления на величину настраиваемого дифференциала контакт возвращается в исходное положение.

Реле работает как при повышении, так и при понижении давления, относится к категории автоматических устройств.

Область применения

системы теплоснабжения, вентиляции, водоснабжения;
машиностроение, защита механизмов;
насосные установки — защита от сухого хода при резком снижении давления;
компрессоры — обеспечение автоматического режима работы агрегата.

Рабочий диапазон

Рабочий диапазон, МПа	Дифференциал, МПа (настраиваемый)	Макс. перегрузка, МПа
−0,05…0,3	0,035…0,15	1,6
−0,07…0,6 *	0,06…0,4 *	1,6 *
−0,02…0,8 **	0,07…0,4 **	1,6 **
−0,02…0,8 ***	0,04…0,15 ***	1,6 ***
0,1…1	0,1…0,3	1,6
0,5…1,6 *	0,1…0,4 *	3,5 *
0,5…2,4	0,2…0,5	3,5
0,5…3	0,5…1	3,5

* — для РД-2Р G¼ и для РД-2Р модель 35 G¼ ** — для РД-2Р модель 35 G¼ *** — для РД-2Р модель 35 G½

Электрические характеристики

Параметр	Значение
Контакты	Однополюсный перекидной контакт
Воспроизводимость	±2%
Допустимая нагрузка	8 А ~220 В / 16 А ~110 В

Температурные диапазоны

Среда	Температура
Окружающая	−10…+70 °C
Контролируемая	−10…+110 °C

Материалы и конструкция

Элемент	Материал / исполнение
Корпус	Алитированная сталь 10 (РД-2Р, РД-2Р модель 35 — IP44; опция IP55 для всех РД с G¼)
Крышка	Пластик, цвет белый
Штуцер и накидная гайка	Хромированная сталь 10
Кронштейн и механизм	Анодированная сталь 10
Сильфон	Медный сплав
Шкала	Алюминий, цвет чёрный
Стекло	Органическое

Способ присоединения

РД-2Р

Штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (до Ø8 мм) или напрямую через бобышку №24.

РД-2Р модель 35

G¼ — присоединение через бобышку №24
G½ — присоединение через бобышку №2 или №5

Монтаж

Параметр	Значение
Варианты монтажа	На приборную панель или с помощью кронштейна
Монтаж кабеля (РД-2Р модель 35)	Кабельный ввод, Ø кабеля 6–14 мм

Вес

Тип	Корпус	Резьба	Вес, кг
РД-2Р	IP44	G¼	0,33
РД-2Р	IP55	G¼	0,47
РД-2Р модель 35	IP44	G¼	0,31
РД-2Р модель 35	IP55	G¼	0,44
РД-2Р модель 35	IP44	G½	0,34
Кронштейн	—	—	0,07
