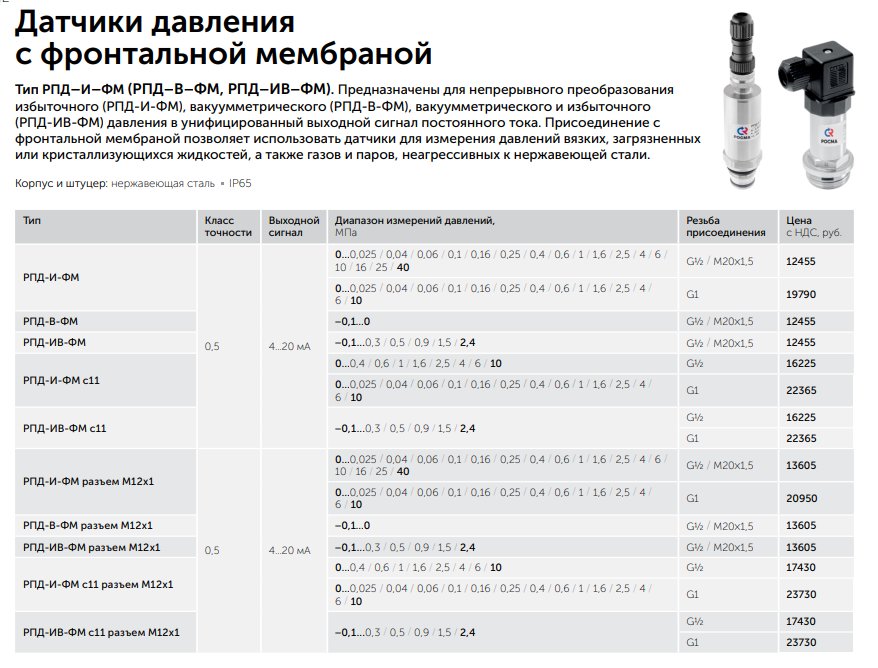

Датчики давления с фронтальной мембраной

Датчики давления с открытой фронтальной мембраной предназначены для измерения и непрерывного преобразования избыточного (РПД-И-ФМ), вакуумметрического (РПД-В-ФМ), вакуумметрического и избыточного (РПД-ИВ-ФМ) давлений в унифицированный выходной сигнал постоянного тока.

Присоединение с открытой мембраной позволяет использовать датчики для следующих измеряемых сред: вязкие, загрязнённые или кристаллизующиеся жидкости, а также газы и пары, неагрессивные к нержавеющей стали.

Область применения

• пищевая промышленность;
• фармацевтическая промышленность.

---

Технические характеристики

Параметр	Значение
Класс точности	0,5
Резьба присоединения **	G½, G1, M20×1,5 — фронтальная мембрана
Межповерочный интервал	5 лет

** — под заказ другие резьбы

Диапазон измерений давлений, МПа

Тип	Резьба	Диапазон
РПД-И-ФМ	G½, M20×1,5	0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40
РПД-И-ФМ	G1	0…0,025 / 0,04 / 0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10
РПД-В-ФМ	G½, M20×1,5	−0,1…0
РПД-ИВ-ФМ	—	−0,1…0,3 / 0,5 / 0,9 / 1,5 / 2,4

---

Температурные диапазоны

Среда	Температура
Окружающая	−10…+100 °C
Измеряемая	−10…+100 °C

---

Электрические характеристики

Параметр	Значение
Выходной сигнал	4…20 мА
Напряжение питания	12…36 В
Потребляемая мощность	Не более 1 Вт
Время отклика	≤5 мс
Электрическое присоединение	Электрический разъём в пластиковом корпусе с сальниковым кабельным вводом, либо разъём M12×1 (4 pin) пластик *

* — под заказ

---

Материалы и конструкция

Элемент	Материал / исполнение
Корпус и штуцер	IP65, нержавеющая сталь 08Х17Н13М2

---

Климатическое исполнение

• Группа В3 по ГОСТ Р 52931
• Климатическое исполнение УХЛ
• Категория 3.1 по ГОСТ 15150

---

Техническая документация

• НСРП.421262.001ТУ
• ГОСТ 22520-85

---

Документы

Описание

РОСМА-97-98-Датчики-давления-РПД-И-ФМ-с-фронтальной-мембраной.pdf

Форма заказа

Датчик давления РПД-И-ФМ с открытой фронтальной мембран.pdf

---
