Термометры

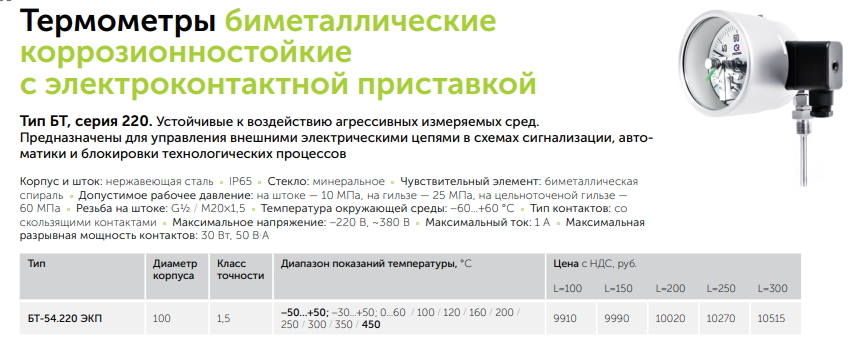

Термометры коррозионностойкие с электроконтактной приставкой (универсальное присоединение)

Арт. Тип БТ, серия 220

от 9500 руб. с НДС

за шт.

Коррозионностойкий термометр с электроконтактной приставкой и универсальным присоединением (поворотно-откидным корпусом) с резьбой на штоке. Биметаллический термометр, устойчивый к воздействию агрессивных измеряемых сред; предназначен для управления внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.

Область применения

химическая промышленность;
нефтехимическая промышленность;
машиностроение.

Технические характеристики

Параметр	Значение
Диаметр корпуса	100 мм
Класс точности	1,5
Присоединение	Универсальное, с поворотно-откидным корпусом, угол поворота до 90°
Резьба присоединения (на штоке)	G½ или M20×1,5
Межповерочный интервал	3 года

Диапазоны показаний температур, °C

−50…+50
−30…+50
0…+60, 0…+100, 0…+120, 0…+160, 0…+200, 0…+250
0…+300, 0…+350, 0…+450

Длина погружной части

100, 150, 200, 250, 300 мм. Возможно изготовление погружной части длиной до 1600 мм (с шагом 50 мм).

Комплектность

Без гильзы;
Опция: гильза из нержавеющей стали 08Х18Н10;
Опция: цельноточёная гильза из нержавеющей стали 08Х18Н10.

Рабочее давление, МПа

На штоке: 10
На гильзе из нержавеющей стали: 25
На цельноточёной гильзе: 60

Температурные диапазоны

Среда	Температура
Окружающая	−60…+60 °C

Электрические характеристики

Параметр	Значение
Электрическая схема	Двухконтактная: Исп. IV (ЛЗПЗ), Исп. V (ЛРПЗ)
Максимальное напряжение	−220 В, ~380 В
Максимальный ток	0,5 А
Максимальная разрывная мощность контактов	10 Вт, 20 В·А
Тип контактов	Со скользящими контактами, серебряное покрытие
Минимальные электрические характеристики	Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем
Пределы допускаемой основной погрешности срабатывания электроконтактной группы (в % от диапазона измерений)	±4
Подключение	Через клеммную коробку сбоку на корпусе

Материалы и конструкция

Элемент	Материал / исполнение
Чувствительный элемент	Биметаллическая спираль
Шток	Нержавеющая сталь 08Х18Н10
Корпус	IP65, нержавеющая сталь 08Х18Н10
Кольцо	Нержавеющая сталь 08Х18Н10, байонетное
Циферблат	Алюминий, шкала чёрная на белом фоне
Стекло	Минеральное
