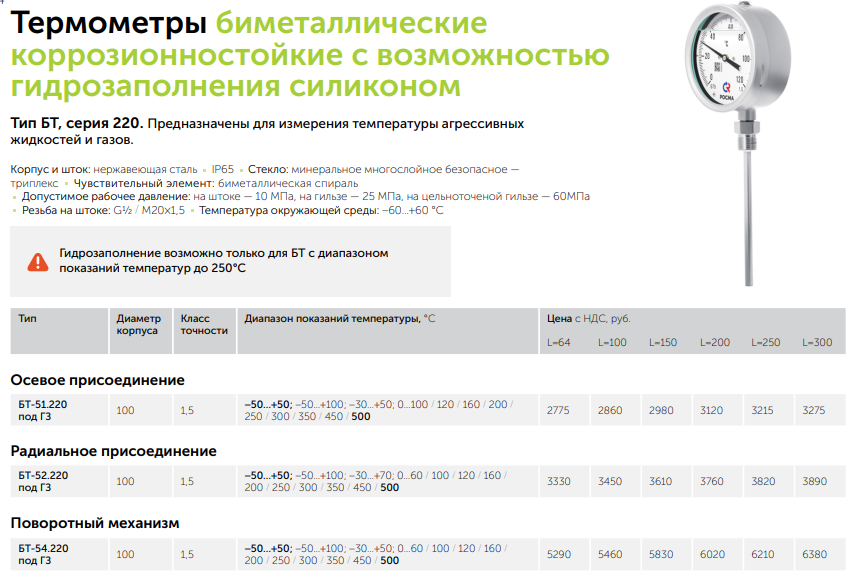

Термометры коррозионностойкие с возможностью гидрозаполнения силиконом (радиальное присоединение с резьбами CH, CB, ПН)

Арт. Тип БТ, серия 220

от 3700 руб. с НДС

за шт.

Коррозионностойкий термометр с радиальным присоединением и резьбой CH, CB, ПН предназначен для измерения температуры агрессивных жидкостей и газов.

Принцип работы

Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. При изменении температуры пружина изгибается и вращает стрелку термометра.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика. Гидрозаполнение возможно только для БТ с диапазоном показаний температур до 250 °C.

Область применения

химическая промышленность;
нефтехимическая промышленность;
машиностроение.

Технические характеристики

Параметр	Значение
Диаметр корпуса	100 мм
Класс точности	1,0 * / 1,5
Присоединение	Радиальное
Резьба присоединения	G½ или M20×1,5
Межповерочный интервал	3 года

* — опция

Тип присоединения (на штоке)

Свободная наружная резьба — СН;
Свободная внутренняя резьба — СВ;
Перемещаемая наружная резьба — ПН.

Диапазоны показаний температур, °C

−50…+50 **
−50…+100 **
−30…+70
0…+60, 0…+100, 0…+120, 0…+160, 0…+200, 0…+250
0…+300, 0…+350, 0…+450, 0…+500

** — кроме класса точности 1,0

Длина погружной части

64, 100, 150, 200, 250, 300 мм. Возможно изготовление погружной части длиной до 1000 мм (с шагом 50 мм).

Комплектность

Без гильзы;
Опция: гильза из нержавеющей стали 08Х18Н10;
Опция: цельноточёная гильза из нержавеющей стали 08Х18Н10.

Рабочее давление, МПа

На штоке: 10
На гильзе из нержавеющей стали: 25
На цельноточёной гильзе: 60

Температурные диапазоны

Среда	Температура
Окружающая	−60…+60 °C

Материалы и конструкция

Элемент	Материал / исполнение
Чувствительный элемент	Биметаллическая спираль
Шток	Нержавеющая сталь 08Х18Н10
Корпус	IP65, нержавеющая сталь 08Х18Н10
Кольцо	Нержавеющая сталь 08Х18Н10, байонетное
Циферблат	Алюминий, шкала чёрная на белом фоне
Стекло	Минеральное многослойное безопасное — триплекс
