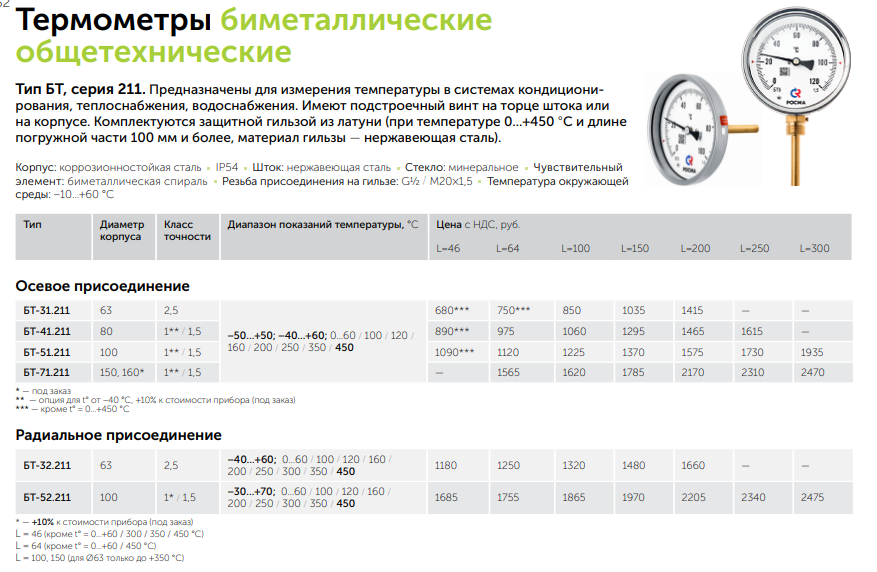

Термометры общетехнические (радиальное присоединение)
Термометр радиальный биметаллический предназначен для измерения температуры жидкостей и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции.
Принцип работы
Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединённых металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплён внутри штока, а к другому присоединяется ось стрелки.
Корпус термометра изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.
Область применения
- системы кондиционирования;
- теплоснабжение;
- водоснабжение.
При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диаметр корпуса | 63, 100 мм |
| Степень защиты | IP43 |
| Присоединение | Радиальное |
| Резьба присоединения (на гильзе) | G½ или M20×1,5 |
| Рабочее давление (на гильзе) | 10 МПа (100 кгс/см²) |
| Регулировка | На штоке |
Класс точности
| Диаметр | Класс точности |
|---|---|
| Ø63 | 2,5 |
| Ø100 | 1,5 |
Диапазоны показаний температур
- −30…+70 °C *
- −40…+60 °C **
- 0…+60 °C
- 0…+100 °C
- 0…+120 °C
- 0…+160 °C
- 0…+200 °C
- 0…+250 °C
- 0…+350 °C
- 0…+450 °C
* — только для Ø100 ** — только для Ø63
Длина погружной части, мм
- 46
- 64 (кроме t° = 0…+60 °C)
- 100, 150 (для Ø63 только до 250 °C)
- 200, 250 и 300 (только для Ø100)
Межповерочный интервал
- 3 года — при диапазоне измерений +20…+100 °C, +20…+140 °C;
- 2 года — для всех остальных диапазонов.
Температурные диапазоны
| Среда | Температура |
|---|---|
| Окружающая | −10…+60 °C |
Материалы и конструкция
| Элемент | Материал / исполнение |
|---|---|
| Корпус | Коррозионностойкая сталь |
| Кольцо | Коррозионностойкая сталь, байонетное |
| Шток | Нержавеющая сталь |
| Чувствительный элемент | Биметаллическая спираль |
| Циферблат | Алюминий, шкала чёрная на белом фоне |
| Стекло | Минеральное |
Техническая документация
- ТУ 4211-001-4719015564-2008
Документы
Описание
РОСМА-67-68-Термометры-биметаллические-общетехнические-Радиальное-присоединение.pdf
Форма заказа
Термометры биметаллические с гильзой (радиальное присое.pdf
Исполнение
Стандартное исполнение
Стандартная конфигурация термометра доступна для заказа.
Нестандартное исполнение
По запросу возможно изготовление в нестандартном исполнении.
