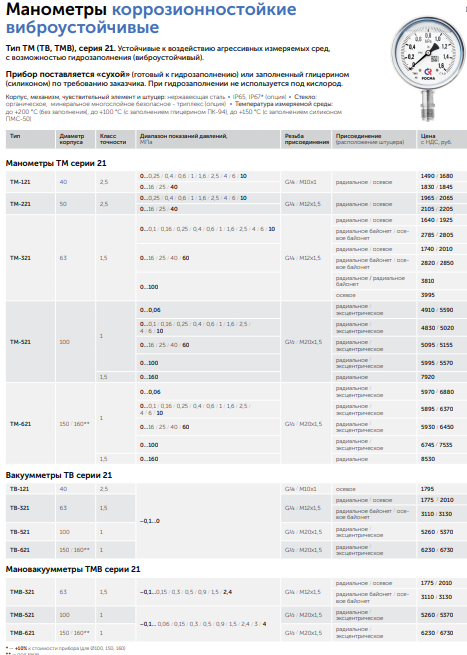

Манометры промышленные коррозионностойкие виброустойчивые

Арт. Тип ТМ (ТВ, ТМВ), серия 21

от 1300 руб. с НДС

за шт.

Манометр коррозионностойкий выполнен полностью из нержавеющей стали. Применяется для измерения давления агрессивных жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 200 °C.

Эти промышленные манометры могут использоваться в условиях агрессивной окружающей среды, повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты приборов IP65.

Может использоваться в сборе с разделителем сред.

При измерении давления с высокими динамическими нагрузками прибор необходимо заполнить глицерином или силиконом.

Область применения

теплоснабжение, водоснабжение;
горнодобывающая промышленность;
нефтехимическая промышленность;
энергетика;
машиностроение.

Технические характеристики

Параметр	Значение
Межповерочный интервал	2 года

Диаметр корпуса

Модель	Диаметр, мм
ТМ	40, 50, 63, 100, 150
ТВ, ТМВ	63, 100, 150

Класс точности

Диаметр	Класс точности
Ø100, 150	1
Ø63	1,5
Ø40, 50	2,5

Диапазон показаний давлений

Модель	Диапазон
ТМ (Ø40, 50)	0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 МПа
ТМ (Ø63, 100, 150)	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 * МПа
ТВ	−0,1…0 МПа
ТМВ	−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа

* — только для Ø100, 150 мм

Рабочие диапазоны

Тип нагрузки	Значение
Постоянная	¾ шкалы
Переменная	⅔ шкалы
Кратковременная	110% шкалы

Температурные диапазоны

Окружающая среда

Заполнение	Температура
Глицерин ПК-94	−20…+60 °C
Силикон АК-50	−60…+60 °C
Без заполнения	−60…+60 °C

Измеряемая среда

Заполнение	Температура
Без заполнения	до +200 °C
С заполнением	до +100 °C

Материалы и конструкция

Элемент	Материал / исполнение
Корпус	IP65, нержавеющая сталь
Кольцо	Нержавеющая сталь (Ø100, 150 — байонетное; Ø40, 50, 63 — завальцованное)
Чувствительный элемент	Нержавеющая сталь
Трибко-секторный механизм	Нержавеющая сталь
Циферблат	Алюминий, шкала чёрная на белом фоне
Стрелка	Алюминий чёрного цвета
Стекло	Органическое
Штуцер	Нержавеющая сталь
Марка стали (корпус, кольцо, механизм)	08Х18Н10
Марка стали (штуцер и чувствительный элемент)	03Х17Н14М2
