Манометры котловые
Манометры

Манометры котловые

Арт. Тип ТМ, серия 810.
от 3500 р с ндс.
за шт.

Манометр котловой предназначен для измерения давления в жидких и газообразных, не вязких и не кристаллизующихся измеряемых средах с температурой до 150 °C, неагрессивных к медным сплавам.

Манометр может эксплуатироваться при температуре окружающей среды от −60 °C до +60 °C. Увеличенный диаметр корпуса (250 мм) и крупная, чёткая шкала позволяют считывать показания на большом расстоянии от прибора.

Класс точности манометров данной серии — 1,5. Степень защиты соответствует IP40. Приборы имеют радиальное присоединение.

Котловые манометры широко применяются в системах теплоснабжения и на объектах теплоэнергетики.

Технические характеристики

ПараметрЗначение
Диаметр корпуса250 мм
Класс точности1,5
Диапазон показаний давлений0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 МПа
ПрисоединениеРадиальное
Резьба присоединенияM20×1,5
Межповерочный интервал2 года

Рабочие диапазоны

Тип нагрузкиЗначение
Постоянная¾ шкалы
Переменная⅔ шкалы
Кратковременная110% шкалы

Температурные диапазоны

СредаТемпература
Окружающая−60…+60 °C
Измеряемаядо +150 °C

Материалы и конструкция

ЭлементМатериал / исполнение
КорпусIP40, сталь, цвет чёрный
КольцоСталь, цвет чёрный
Чувствительный элементМедный сплав
Трибко-секторный механизмМедный сплав
ЦиферблатАлюминий, шкала чёрная на белом фоне
СтеклоМинеральное
ШтуцерМедный сплав
Марка стали (корпус, кольцо)Сталь 10

Техническая документация

  • ТУ 4212-001-4719015564-2008
  • ГОСТ 2405-88

Документы

Описание

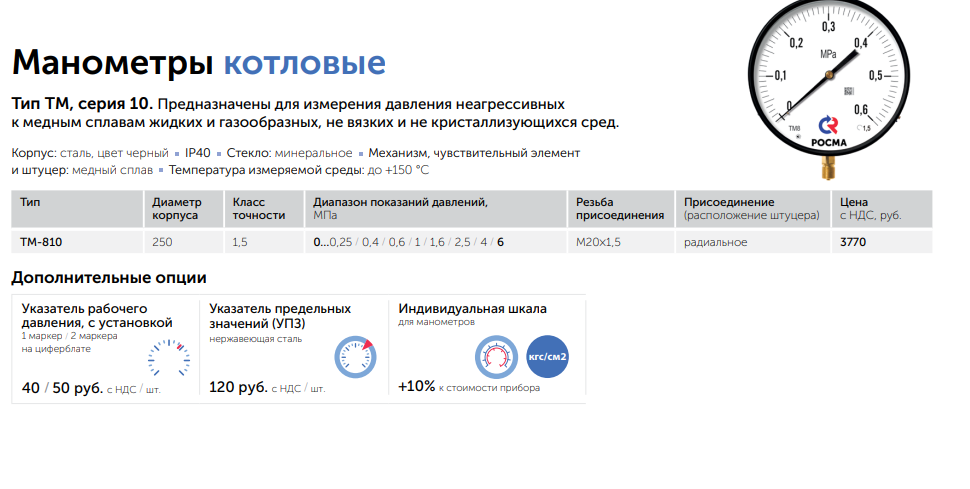

РОСМА-15-Манометры-котловые.pdf

Форма заказа

Манометр котловой общетехнический.pdf


Стандартные исполнения

  • ТМ-810Р.00(0-0,25MPa)M20x1,5.1,5
  • ТМ-810Р.00(0-0,4MPa)M20x1,5.1,5
  • ТМ-810Р.00(0-0,6MPa)M20x1,5.1,5
  • ТМ-810Р.00(0-1MPa)M20x1,5.1,5
  • ТМ-810Р.00(0-1,6MPa)M20x1,5.1,5
  • ТМ-810Р.00(0-2,5MPa)M20x1,5.1,5
  • ТМ-810Р.00(0-4MPa)M20x1,5.1,5
  • ТМ-810Р.00(0-6MPa)M20x1,5.1,5
  • ТМ-810Р.00(0-6кгс/см²)M20x1,5.1,5
  • ТМ-810Р.00(0-10кгс/см²)M20x1,5.1,5
  • ТМ-810Р.00(0-16кгс/см²)M20x1,5.1,5
  • ТМ-810Р.00(0-25кгс/см²)M20x1,5.1,5
