Манометры с повышенным классом точности
Манометры

Манометры с повышенным классом точности

Арт. Тип ТМ (ТВ, ТМВ), серия 10 с повышенным классом точности
от 600 р.
за шт.

Манометры общего назначения предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.

Технические характеристики

ПараметрЗначение
Диаметр корпуса63, 100, 150, 160 * мм
Межповерочный интервал2 года

* — под заказ

Класс точности

ДиаметрКласс точности
Ø631,5
Ø100, 150, 1601,0

Диапазон показаний давлений

МодельДиапазон
ТМ0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 МПа
ТВ−0,1…0 МПа
ТМВ−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа

Рабочие диапазоны

Тип нагрузкиЗначение
Постоянная¾ шкалы
Переменная⅔ шкалы
Кратковременная110% шкалы

Присоединение

  • Радиальное;
  • Осевое (для диаметра 63 мм).

Резьба присоединения

  • M20×1,5;
  • G½ — под заказ.

Температурные диапазоны

СредаТемпература
Окружающая−60…+60 °C
Измеряемаядо +150 °C

Материалы и конструкция

ЭлементМатериал / исполнение
КорпусØ63 — IP40; Ø100, 150, 160 — IP54. Сталь 10, цвет чёрный
КольцоСталь, цвет чёрный
Чувствительный элементМедный сплав
Трибко-секторный механизмМедный сплав
ЦиферблатАлюминий, шкала чёрная на белом фоне
СтеклоИнструментальное
ШтуцерМедный сплав
Марка стали (корпус, кольцо)Сталь 10

Техническая документация

  • ТУ 4212-001-4719015564-2008
  • ГОСТ 2405-88

Документы

Описание

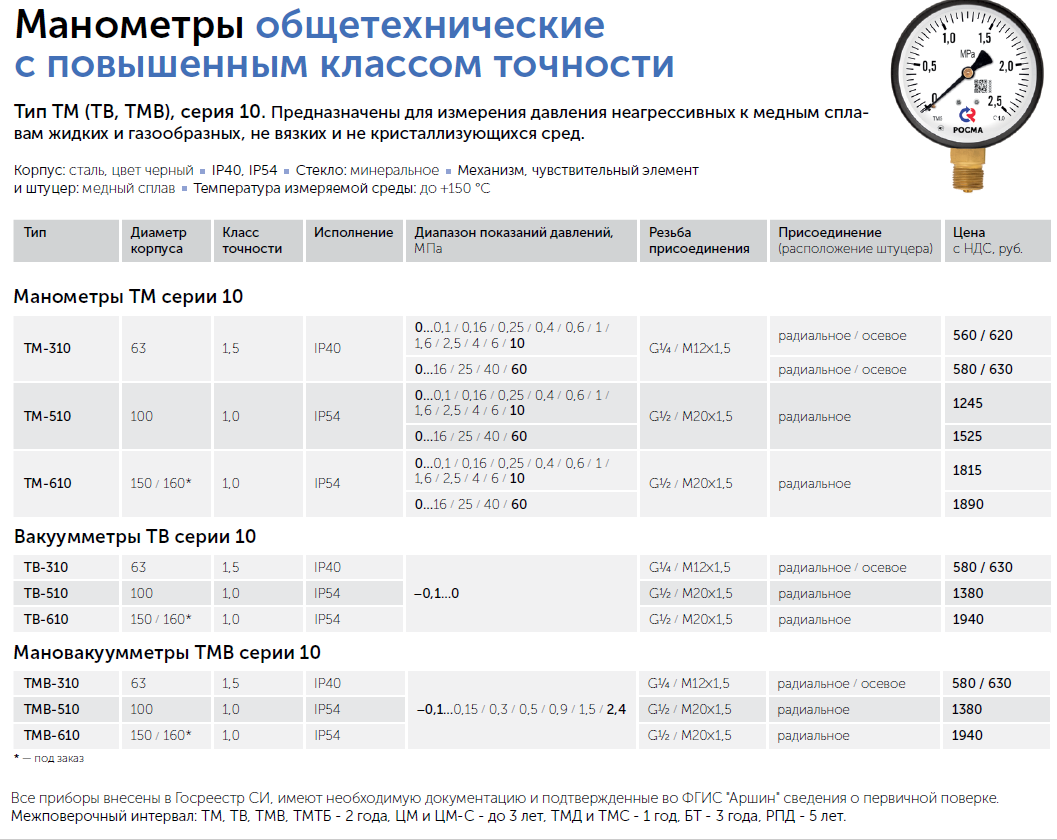

РОСМА-4-5-Манометры-общетехнические-c-повышенным-классом-точности.pdf

Форма заказа

Манометры с повышенным классом точности Росма ТМ 10.pdf


Стандартные исполнения для манометров диаметром 100 мм

С резьбой M20×1,5

  • ТМ-510Р.00(0-0,16MPa)M20x1,5.1,0
  • ТМ-510Р.00(0-0,25MPa)M20x1,5.1,0
  • ТМ-510Р.00(0-1MPa)M20x1,5.1,0
  • ТМ-510Р.00(0-1,6MPa)M20x1,5.1,0
  • ТМ-510Р.00(0-2,5MPa)M20x1,5.1,0
  • ТМ-510Р.00(0-4MPa)M20x1,5.1,0
  • ТМ-510Р.00(0-6MPa)M20x1,5.1,0
  • ТМ-510Р.00(0-10MPa)M20x1,5.1,0
  • ТМ-510Р.00(0-10кгс/см²)M20x1,5.1,0
  • ТМ-510Р.00(0-16MPa)M20x1,5.1,0
  • ТМ-510Р.00(0-25MPa)M20x1,5.1,0
  • ТМ-510Р.00(0-40MPa)M20x1,5.1,0
  • ТМ-510Р.00(0-60MPa)M20x1,5.1,0

С резьбой G½

  • ТМ-510Р.00(0-0,16MPa)G1/2.1,0
  • ТМ-510Р.00(0-0,25MPa)G1/2.1,0
  • ТМ-510Р.00(0-0,4MPa)G1/2.1,0
  • ТМ-510Р.00(0-0,6MPa)G1/2.1,0
  • ТМ-510Р.00(0-1,6MPa)G1/2.1,0
  • ТМ-510Р.00(0-2,5MPa)G1/2.1,0
  • ТМ-510Р.00(0-4MPa)G1/2.1,0
  • ТМ-510Р.00(0-6MPa)G1/2.1,0
  • ТМ-510Р.00(0-10MPa)G1/2.1,0
  • ТМ-510Р.00(0-16MPa)G1/2.1,0
  • ТМ-510Р.00(0-25MPa)G1/2.1,0
  • ТМ-510Р.00(0-40MPa)G1/2.1,0
Запросить цену
