Манометр ТМ 510 Р М2
Манометры

Манометр ТМ 510 Р М2

Арт. ТМ 510 Р М2
от 600 р.
за шт.

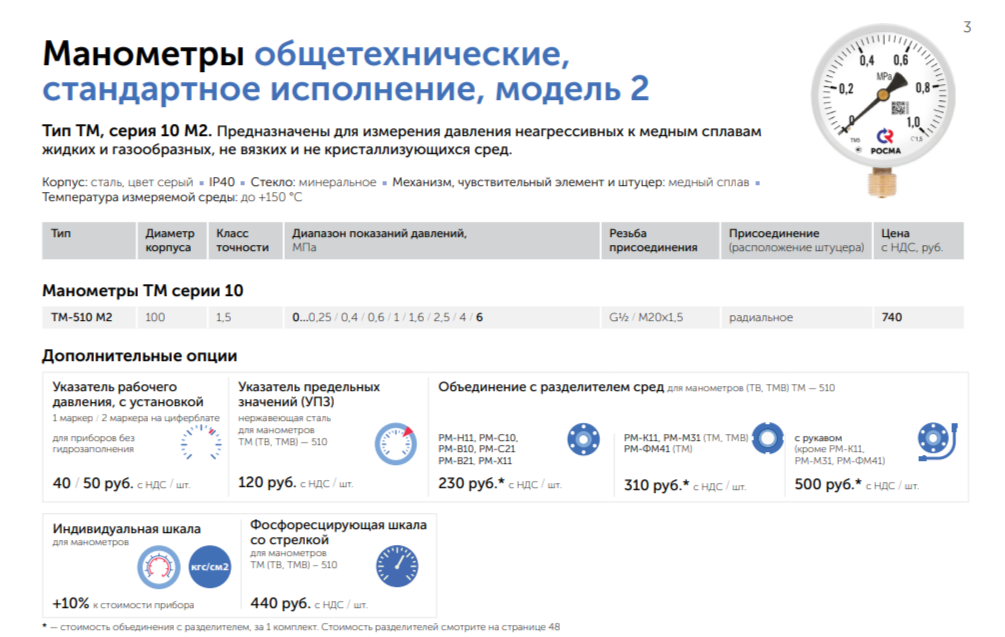

Манометры общетехнические для ЖКХ ТМ-510Р.00 М2

Манометры в специальном исполнении, модель М2, применяются для измерения избыточного давления неагрессивных к медным сплавам жидких и газообразных сред, не вязких и не кристаллизующихся, с температурой до +150 °C.

Корпус манометра выполнен из стали, механизм — из латунного сплава. Степень защиты — IP40.

Преимущества

  • Облегчённая конструкция штуцера
  • Массовый выпуск серии
  • Единый класс точности — 1,5
  • Оптимальное соотношение цены и качества
  • Надёжность и простота эксплуатации

Область применения

Рекомендуется для предприятий жилищно-коммунального хозяйства (ЖКХ).

Основные характеристики

ПараметрЗначение
Диаметр корпуса100 мм
Класс точности1,5
Степень защитыIP40
ПрисоединениеРадиальное
Резьба присоединенияG½ или M20×1,5
Межповерочный интервал2 года

Диапазоны измерения давления

  • 0…0,25 МПа
  • 0…0,4 МПа
  • 0…0,6 МПа
  • 0…1 МПа
  • 0…1,6 МПа
  • 0…2,5 МПа
  • 0…4 МПа
  • 0…6 МПа

Рабочие диапазоны нагрузки

Тип нагрузкиЗначение
Постоянная¾ шкалы
Переменная⅔ шкалы
Кратковременная110% шкалы

Рабочая температура

СредаТемпература
Окружающая среда−60…+60 °C
Измеряемая средадо +150 °C

Материалы и конструкция

ЭлементМатериал / исполнение
КорпусСталь, серый цвет
КольцоСталь, серый цвет
Чувствительный элементМедный сплав
Трибко-секторный механизмМедный сплав
ЦиферблатАлюминий, чёрная шкала на белом фоне
СтеклоИнструментальное
ШтуцерМедный сплав
Марка сталиСталь 10

Техническая документация

  • ТУ 4212-001-4719015564-2008
  • ГОСТ 2405-88

Документы

Прайс

Возможные исполнения

Присоединение G1/2

  • ТМ-510Р.00(0-0,25MPa)G1/2.1,5.М2
  • ТМ-510Р.00(0-0,4MPa)G1/2.1,5.М2
  • ТМ-510Р.00(0-0,6MPa)G1/2.1,5.М2
  • ТМ-510Р.00(0-1MPa)G1/2.1,5.М2
  • ТМ-510Р.00(0-1,6MPa)G1/2.1,5.М2
  • ТМ-510Р.00(0-2,5MPa)G1/2.1,5.М2
  • ТМ-510Р.00(0-4MPa)G1/2.1,5.М2
  • ТМ-510Р.00(0-6MPa)G1/2.1,5.М2

Присоединение M20×1,5

  • ТМ-510Р.00(0-0,25MPa)M20x1,5.1,5.М2
  • ТМ-510Р.00(0-0,4MPa)M20x1,5.1,5.М2
  • ТМ-510Р.00(0-0,6MPa)M20x1,5.1,5.М2
  • ТМ-510Р.00(0-1MPa)M20x1,5.1,5.М2
  • ТМ-510Р.00(0-1,6MPa)M20x1,5.1,5.М2
  • ТМ-510Р.00(0-2,5MPa)M20x1,5.1,5.М2
  • ТМ-510Р.00(0-4MPa)M20x1,5.1,5.М2
  • ТМ-510Р.00(0-6MPa)M20x1,5.М2
Запросить цену
